12YJ7-1 内装修-墙面、楼地面

河南省工程建设标准设计
DBJT19-07-2012 12系列建筑标准设计图集

图集号：12YJ7-1
名称：内装修-墙面、楼地面
主编单位：河南省工程建设标准设计管理办公室
编制单位：开封市建筑设计院有限公司
出版单位：中国建材工业出版社

目录
1. 编制说明
2. 地砖楼地面
3. 木地板楼地面
4. 地毯楼地面
5. 塑胶地板楼地面
6. 玻璃板楼地面
7. 低温热水辐射采暖地板
8. 隔声楼面
9. 防静电楼地面
10. 网络地板楼地面
11. 综合布线楼地面
12. 水泥砂浆踢脚板
13. 贴面砖踢脚板
14. 石材踢脚板
15. 木踢脚板
16. 金属踢脚板
17. 塑料踢脚板
18. 塑胶地板收边条及踢脚
19. 水泥、瓷砖、涂料、大理石、防火板墙裙、木墙裙
20. 彩色铝塑板墙面、墙裙
21. 塑料装饰板墙裙
22. 铝合金墙面、墙裙
23. 面砖内墙面
24. 木装修内墙面
25. 树脂板内墙面
26. 挂贴、粘贴石材内墙面
27. 墙、柱贴面-玻璃面料
28. 墙、柱贴面-织锦、塑料、人造革吸声内墙面
29. 隔声内墙面
30. 挂镜线
31. 扶手、内墙护角详图
32. 平顶角线-粉刷、木制、石膏、塑料木装饰线角
33. 木质筒子板
34. 石质筒子板、石质贴脸
35. 金属筒子板、金属贴脸
36. 木贴脸、木压条
37. 金属压条
38. 木制暖气罩
39. 木制挂板式暖气罩
40. 穿孔金属板式暖气罩
41. 窗台板
42. 窗内护栏
43. 凸窗护栏
44. 木制窗帘盒
45. 垂直百叶窗帘盒
46. 水平百叶窗帘盒
47. 窗帘杆安装

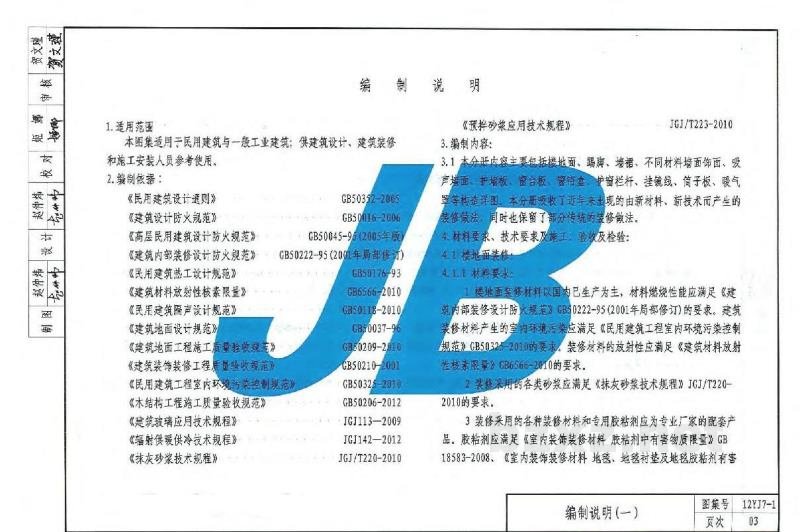

1. 适用范围
本图集适用于民用建筑与一般工业建筑，供建筑设计、建筑装修和施工安装人员参考使用。

2. 编制依据
本图集依据以下国家现行标准及规范编制：
- 《民用建筑设计通则》 GB50352-2005
- 《建筑设计防火规范》 GB50016-2006
- 《高层民用建筑设计防火规范》 GB50045-95（2005年版）
- 《建筑内部装修设计防火规范》 GB50222-95（2001年局部修订）
- 《民用建筑热工设计规范》 GB50176-93
- 《建筑材料放射性核素限量》 GB6566-2010
- 《民用建筑隔声设计规范》 GB50118-2010
- 《建筑地面设计规范》 GB50037-96
- 《建筑地面工程施工质量验收规范》 GB50209-2010
- 《建筑装饰装修工程质量验收规范》 GB50210-2001
- 《民用建筑工程室内环境污染控制规范》 GB50325-2010
- 《木结构工程施工质量验收规范》 GB50206-2012
- 《建筑玻璃应用技术规程》 JGJ113-2009
- 《辐射供暖供冷技术规程》 JGJ142-2012
- 《抹灰砂浆技术规程》 JGJ/T220-2010
- 《预制混凝土构件质量检验标准》 JGJ/T223-2010
- 《预拌砂浆应用技术规程》

3. 编制内容
3.1 本分册内容主要包括楼地面、踢脚、墙裙、不同材料墙面饰面、吸声墙面、护墙板、窗台板、窗帘盒、护窗栏杆、挂镜线、筒子板、暖气罩等构造详图。本分册吸收了近年来出现的新材料、新技术而产生的装修做法，同时也保留了部分传统的装修做法。

4. 材料要求、技术要求及施工、验收及检验

4.1 楼地面装修

4.1.1 材料要求
1. 楼地面装修材料以国内已生产为主，材料燃烧性能应满足《建筑内部装修设计防火规范》GB50222-95(2001年局部修订)的要求。建筑装修材料产生的室内环境污染应满足《民用建筑工程室内环境污染控制规范》GB50325-2010的要求。装修材料的放射性应满足《建筑材料放射性核素限量》GB6566-2010的要求。
2. 装修采用的各类砂浆应满足《抹灰砂浆技术规程》JGJ/T220-2010的要求。
3. 装修采用的各种装修材料和专用胶粘剂应为专业厂家的配套产品。胶粘剂应满足《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2008、《室内装饰装修材料地毯、地衬垫及地毯胶粘剂有害物质释放限量》GB18587-2001的要求，优先选用无醛胶粘剂。
4. 装修采用的面砖应综合考虑面砖的强度、硬度、耐磨损、抗风化、耐腐蚀等性能要求选取合适的产品。
5. 装修采用的各类石材应满足《建筑材料放射性核素限量》GB6566-2010的要求。

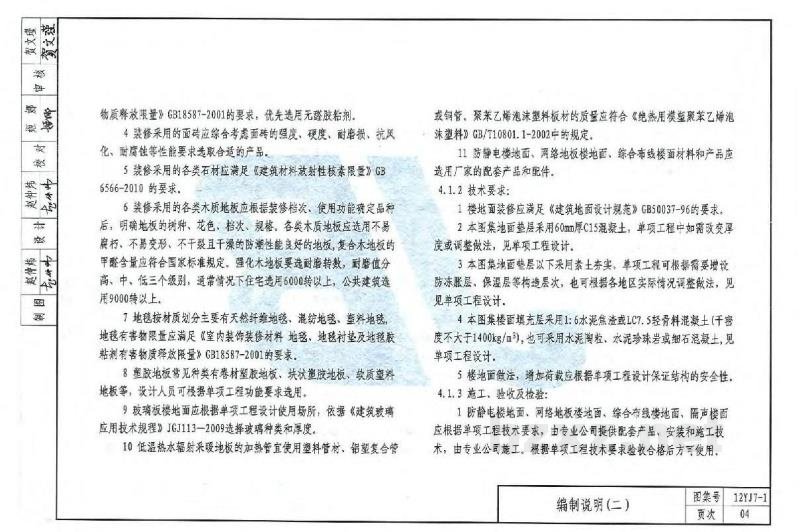

6. 装修采用的各类木质地板应根据装修档次、使用功能确定品种后，明确地板的树种、颜色、档次、规格。各类木质地板应选用不易腐朽、不易变形、不开裂且干燥且防潮性能良好的地板，复合木地板的甲醛含量应符合国家标准规定。强化木地板要选耐磨转数，耐磨值分高、中、低三个级别，通常情况下住宅选用6000转以上，公共建筑选用9000转以上。
7. 地毯按材质划分主要有天然纤维地毯、混纺地毯、塑料地毯。地毯有害物限量应满足《室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量》GB18587-2001的要求。
8. 塑胶地板常见种类有卷材塑胶地板、块状塑胶地板、软质塑料地板等，设计人员可据单项工程功能要求选用。
9. 玻璃板楼地面应根据单项工程设计使用场所，依据《建筑玻璃应用技术规程》JGJ113-2009选择玻璃种类和厚度。
10. 低温热水辐射采暖地板的加热管宜使用塑料管材、铝塑复合管或铜管。聚苯乙烯泡沫塑料板材的质量应符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002中的规定。
11. 防静电楼地面、网络地板楼地面、综合布线楼面材料和产品应选用厂家的配套产品和配件。

4.1.2 技术要求
1. 楼地面装修应满足《建筑地面设计规范》GB50037-96的要求。
2. 本图集地面垫层采用60mm厚C15混凝土，单项工程中如需改变厚度或调整做法，见单项工程设计。
3. 本图集地面垫层以下采用素土夯实，单项工程可根据需要增设防冻胀层、保温层等构造层次，也可根据各地区实际情况调整做法，见单项工程设计。
4. 本图集楼面填充层采用1:6水泥焦渣或LC7.5轻骨料混凝土（干密度不大于1400kg/m³），也可采用水泥陶粒、水泥珍珠岩或细石混凝土，见单项工程设计。
5. 楼地面做法增加荷载应根据单项工程设计保证结构的安全性。

4.1.3 施工、验收及检验
1. 防静电楼地面、网络地板楼地面、综合布线楼地面、隔声楼面应根据单项工程技术要求，由专业公司提供配套产品、安装和施工技术，由专业公司施工。根据单项工程技术要求验收合格后方可使用。
2. 所有材料的质量要求、施工要求及构造要求除图集注明外，均按国家现行有关标准执行。

4.2 踢脚、墙裙、内墙面、挂镜线、线脚、筒子板、贴脸等装修

4.2.1 采用材料
1. 装修材料以国内已生产为主，材料燃烧性能应满足《建筑内部装修设计防火规范》GB50222-95(2001年局部修订）的要求，建筑装修材料产生的室内环境污染应满足《民用建筑工程室内环境污染控制规范》GB50325-2010的要求。建筑装修材料产生的放射性应满足《建筑材料放射性核素限量》GB6566-2010的要求。
2. 装修采用的各类砂浆应满足《抹灰砂浆技术规程》JGJ/T220-2010的要求。
3. 装修采用的各种装修材料和专用胶粘剂，应为专业厂家的配套产品。胶粘剂应满足《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2008的要求，优先选用无醛胶粘剂。粘贴后胶抗剪、抗拉伸强度等性能应符合有关技术规定。
4. 大理石、花岗石等天然石材的使用范围应满足《建筑材料放射性核素限量》GB6566-2010的要求。
5. 木材一般为Ⅱ级以上杉木、松木，其含水率应小于等于12%。
6. 水泥强度等级不应低于32.5级。

4.2.2 技术要求
1. 干挂、干粘石材内墙面和树脂墙板内墙面竖龙骨（主龙骨）通过预埋件固定于混凝土墙面和楼板上。干挂、干粘石材内墙面和树脂墙板内墙面的构配件规格应根据板材类型、规格经结构计算确定。采用的专用胶粘剂应为配套产品。
2. 选用吸声墙面与隔声墙面时，应根据单项工程吸声与隔声技术要求，选取专业厂家提供的成品吸声板、吸声棉和相应的安装要求。

4.2.3 施工、验收及检验
1. 施工、验收时，按照《建筑内部装修设计防火规范》GB50222-95（2001年局部修订）的相关规定执行。
2. 除图集中注明外，有关设计、施工安装质量要求，按《建筑装饰装修工程质量验收规范》GB50210-2001执行。
3. 为了有效防止内墙饰面与基层墙体发生空鼓、开裂、返碱等情况，应认真处理墙体基层。
4. 墙面防潮层可采用高聚物改性沥青涂膜或由单项工程设计确定。
5. 凡金属钢件除另有注明外，均应彻底除锈，后涂防锈漆一道，面刷调和漆二道，做法见单项工程。
6. 所有材料的质量要求、施工要求及构造要求除图集注明外，均按国家现行有关标准执行。
