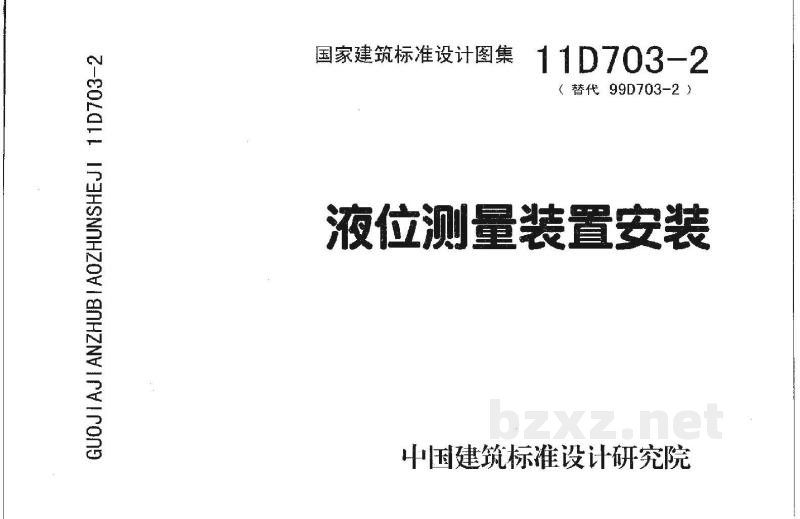

国家建筑标准设计图集
11D703-2(替代99D703-2)
液位测量装置安装

主编单位:中国市政工程中南设计研究总院
批准部门:中华人民共和国住房和城乡建设部
批准文号:建质[2011]164号
统一编号:GJB-1192
实行日期:二〇一一年十二月一日

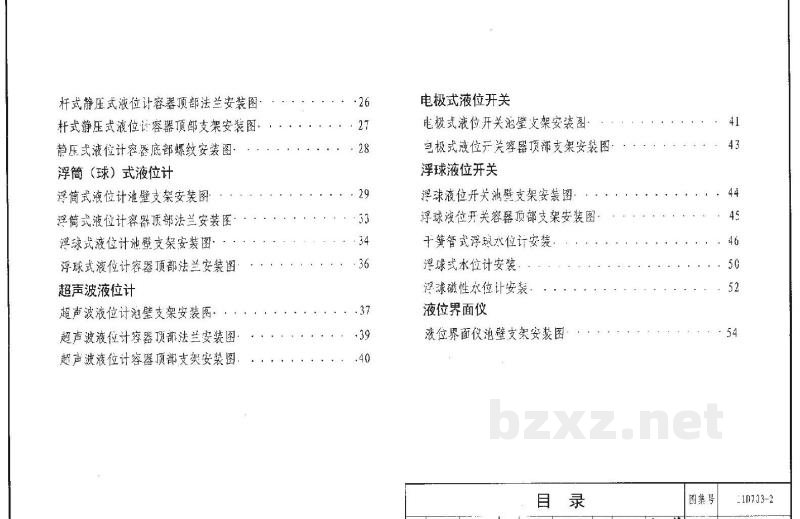

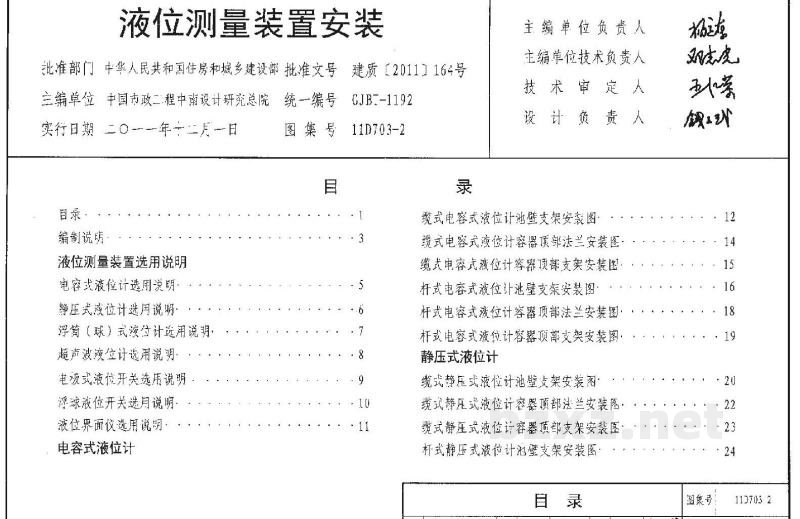

目录
1 编制说明
2 液位测量装置选用说明
2.1 电容式液位计选用说明
2.2 静压式液位计选用说明
2.3 浮筒(球)式液位计选用说明
2.4 超声波液位计选用说明
2.5 电极式液位开关选用说明
2.6 浮球液位开关选用说明
2.7 液位界面仪选用说明
3 电容式液位计
3.1 缆式电容式液位计池壁支架安装图
3.2 缆式电容式液位计容器顶部法兰安装图
3.3 缆式电容式液位计容器顶部支架安装图
3.4 杆式电容式液位计池壁支架安装图
3.5 杆式电容式液位计容器顶部法兰安装图
3.6 杆式电容式液位计容器顶部支架安装图
4 静压式液位计
4.1 缆式静压式液位计池壁支架安装图
4.2 缆式静压式液位计容器顶部法兰安装图
4.3 缆式静压式液位计容器顶部支架安装图
4.4 杆式静压式液位计池壁支架安装图
4.5 杆式静压式液位计容器顶部法兰安装图
4.6 杆式静压式液位计容器顶部支架安装图
4.7 静压式液位计容器底部螺纹安装图
5 浮筒(球)式液位计
5.1 浮筒式液位计池壁支架安装图
5.2 浮筒式液位计容器顶部法兰安装图
5.3 浮球式液位计池壁支架安装图
5.4 浮球式液位计容器顶部法兰安装图
6 超声波液位计
6.1 超声波液位计池壁支架安装图
6.2 超声波液位计容器顶部法兰安装图
6.3 超声波液位计容器顶部支架安装图
7 电极式液位开关
7.1 电极式液位开关池壁支架安装图
7.2 电极式液位开关容器顶部支架安装图
8 浮球液位开关
8.1 浮球液位开关池壁支架安装图
8.2 浮球液位开关容器顶部支架安装图
9 簧管式浮球液位计安装
9.1 浮球式水位计安装
9.2 浮球磁性水位计安装
10 液位界面仪
10.1 液位界面仪池壁支架安装图

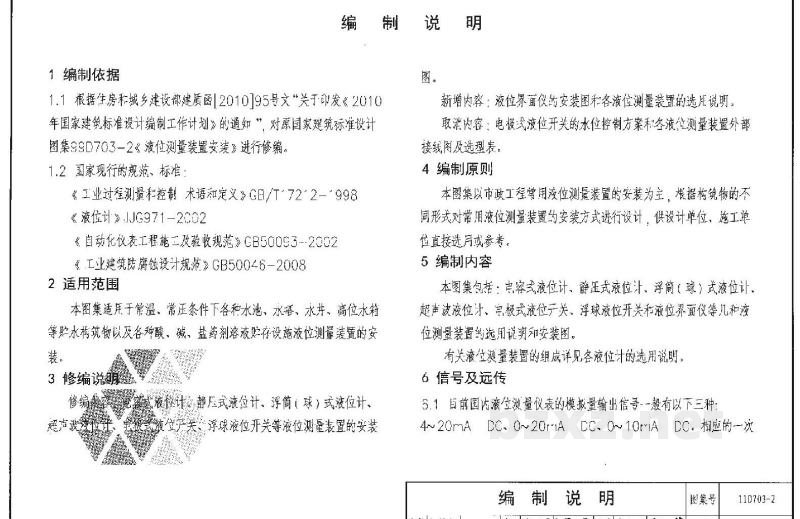

1 编制说明

1.1 编制依据
根据住房和城乡建设部建质函[2010]95号文《关于印发〈2010年国家建筑标准设计编制工作计划〉的通知》,对原国家建筑标准设计图集99D703-2《液位测量装置安装》进行修编。

1.2 国家现行的规范、标准:
《工业过程测量和控制术语和定义》GB/T 722-1998
《液位计》JJG 971-2002
《自动化仪表工程施工及验收规范》GB 50093-2002
《工业建筑防腐蚀设计规范》GB 50046-2008

2 适用范围
本图集适用于常温、常压条件下各积水池、水塔、水井、高位水箱等贮水构筑物以及各种酸、碱、盐药剂溶液贮存设施液位测量装置的安装。

3 修编说明
新增内容:液位界面仪安装图和各液位测量装置的选用说明。
取消内容:电极式液位开关的水位控制方案和液位测量装置外部接线图及选型表。

4 编制原则
本图集以市政工程常用液位测量装置的安装为主,根据构筑物的不同形式对常用液位测量装置的安装方式进行设计,供设计单位、施工单位直接选用或参考。

5 编制内容
本图集包括:电容式液位计、静压式液位计、浮筒(球)式液位计、超声波液位计、电极式液位开关、浮球液位开关和液位界面仪等液位测量装置的选用说明及安装图。有关液位测量装置的组成详见各液位计的选用说明。

6 信号及远传
6.1 目前国内液位测量仪表的模拟量输出信号一般有以下三种:4~20mA DC、0~20mA DC、0~10mA DC。相应的一次仪表与二次仪表之间连接线分别为二线、三线和四线制。

6.2 液位测量仪表与计算机数据采集系统的连接方式一般有以下两种:
6.2.1 设置显示仪表。在这种情况下,可利用二次仪表(数显仪表)的信号隔离输出回路,将信号转送给计算机数据采集系统。其缺点是测量精度可能由于二次仪表的介入而降低。数显仪表应带上、下限液位输开关的功能。
6.2.2 无显示仪表。测量仪表直接与计算机数据采集系统连接。

7 其他
7.1 本图集不适用于防爆场所。
7.2 图案中未标注的尺寸单位均为mm。
7.3 电容式液位计使用在非金属容器或金属容器内敷绝缘内衬时,电容式液位计应设接地电极,当测量非导电介质液体时,需安装两套传感器。
7.4 各测量仪表的安装支架、法兰以及连接螺栓、螺母等应根据被测介质对其腐蚀程度,参照现行国家标准《工业建筑防腐蚀设计规范》GB 50046-2008选择防腐做法,法兰及连接件还应根据被测介质压力确定法兰的公称压力。
7.5 当导线采用截面积为1mm²的屏蔽电缆时,模拟量输出信号4~20mA最大传输距离不得大于1000m。
7.6 安装图中有关液位计的外形尺寸仅供设计时参考,工程中应根据具体产品做相应的调整。
7.7 不同液位测量装置的测量范围值,根据不同的产品设计和咨询厂家,由工程的具体情况确定。
