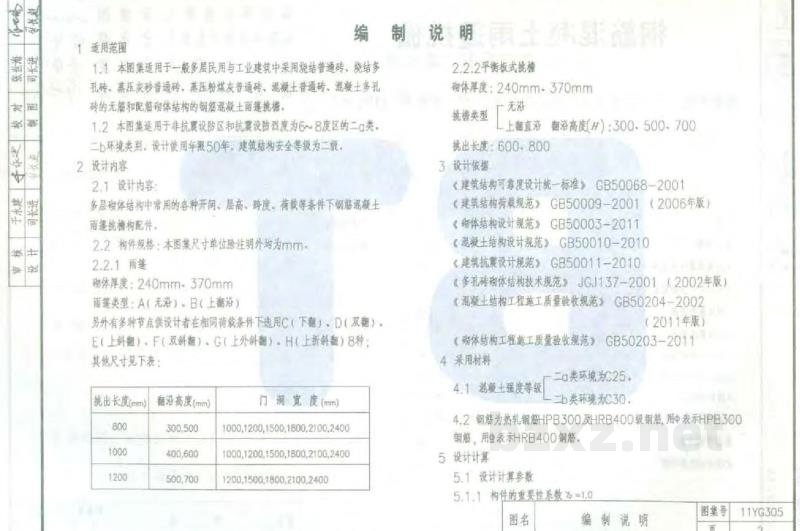

编制说明

1 适用范围

1. 本图集适用于一般多层民用与工业建筑中采用现浇普通砖、烧结多孔砖、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土普通砖、混凝土多孔砖的无筋和配筋砌体结构的钢筋混凝土过梁墙。
2. 本图适用于非抗震设防区和抗震设防烈度为6~8度区的二类，二b环境类别中，设计使用年限50年，建筑结构安全等级为二级。

2 设计内容

1. 2.1 设计内容：多层砌体房屋中各种跨间不同层、层高、跨度等条件下钢筋混凝土现浇梁墙构件。
2. 2.2 构件规格：本图集尺寸标注除注明外均为mm。
   2.2.1 面宽
   墙体厚度：240mm、370mm
   梁墙类型：A（无筋）、B（上配筋）
   另外有多跨节点供设计者在相同荷载条件下选用C（下筋）、D（双筋）、E（上斜筋）、F（双斜筋）、G（上外斜筋）、H（上下斜筋）5种。
   其他尺寸见下表：

3 设计依据

• 《建筑结构可靠性设计统一标准》 GB50068-2001
• 《建筑结构荷载规范》 GB50009-2001（2006年版）
• 《砌体结构设计规范》 GB50003-2011
• 《混凝土结构设计规范》 GB50010-2010
• 《建筑抗震设计规范》 GB50011-2010
• 《多孔砖砌体结构技术规范》 JGJ137-2001（2002年版）
• 《混凝土结构工程施工质量验收规范》 GB50204-2002（2011年版）
• 《砌体工程施工质量验收规范》 GB50203-2011

4 采用材料

1. 4.1 混凝土强度等级
   一类环境为C25。
   二b类环境为C30。
2. 4.2 钢筋为热轧光圆HPB300级、HRB400级钢筋，用符号HPB300和HRB400表示。

5 设计计算

1. 5.1 设计计算参数
2. 5.1.1 构件的重要性系数 $\gamma_0=1.0$

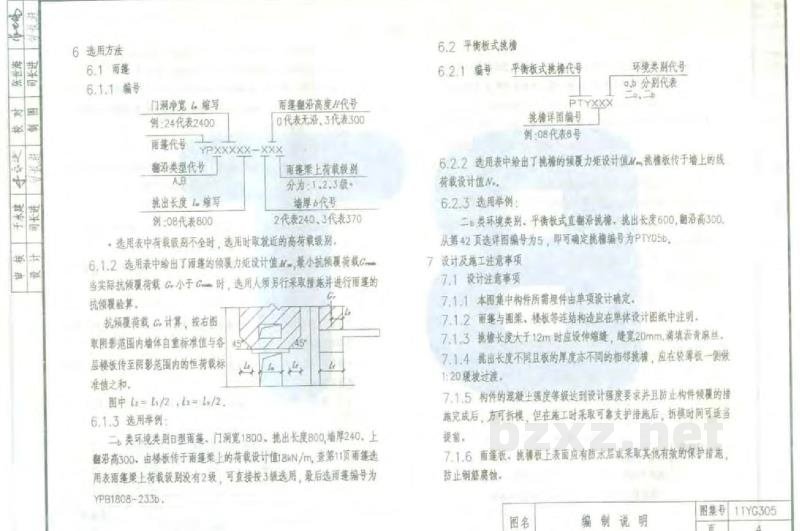

图集号 11YB305
页 2
