12D5 电力控制

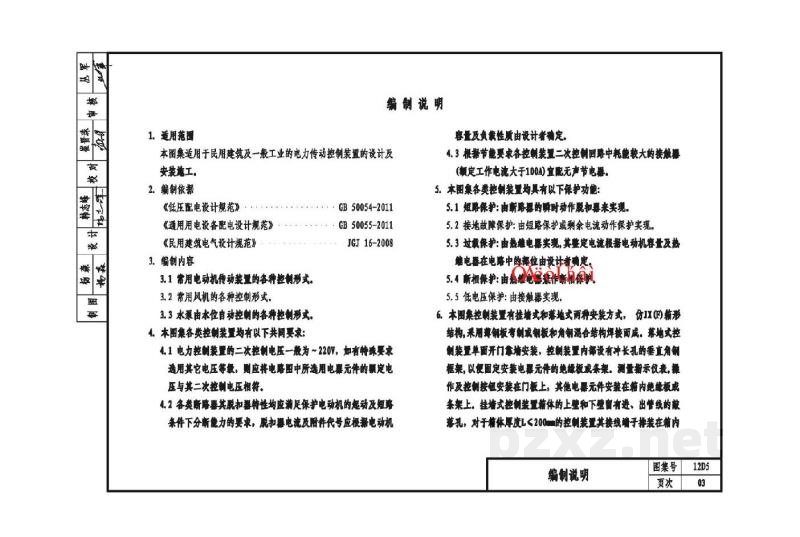

编制说明

1. 适用范围

本图册适用于民用建筑及一般工业电力传动控制装置的设计及安全施工。

2. 编制依据

• 《低压配电设计规范》 GB 50054-2011
• 《通用用电设备配电设计规范》 GB 50055-2011
• 《民用建筑电气设计规范》 JGJ 16-2008

3. 编制内容

• 3.1 常用电动执行装置具有各种控制形式。
• 3.2 常用风机具有各种控制形式。
• 3.3 水泵由水位自动控制的各种控制形式。

4. 本图册各类控制装置具有以下共同要点：

• 4.1 电力控制装置的二次控制电压一般为~220V，如有特殊要求选用其它电压等级，则应将电焊图中所选用电元器件的额定电压与其二次控制电压相符。
• 4.2 各类断路器灵敏性和选择性应满足保护电动机的起动及短路条件下分断能力的要求。脱扣器整定及附件代号应根据电动机容量及其负载性质由设计者确定。

5. 本图册各类控制装置均具有以下保护功能：

• 5.1 短路保护：由断路器的瞬时动作提供和最大失流。
• 5.2 控地故障保护：由短路保护或剩余电流动作保护实现。
• 5.3 过载保护：由热继电器整定，其整定电流应躲过电动机容量及额定电器在电路中的稳态动作值确定。
• 5.4 断相保护：由热继电器或专用元件实现。
• 5.5 低电压保护：由接触器实现。

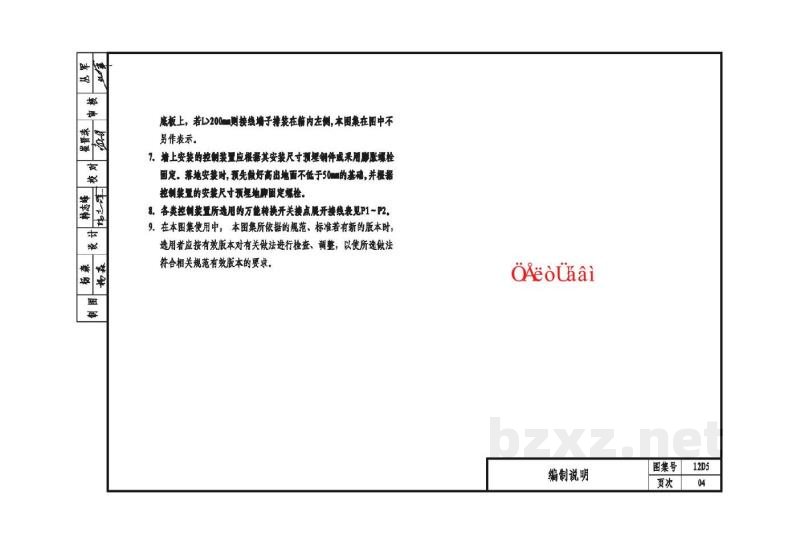

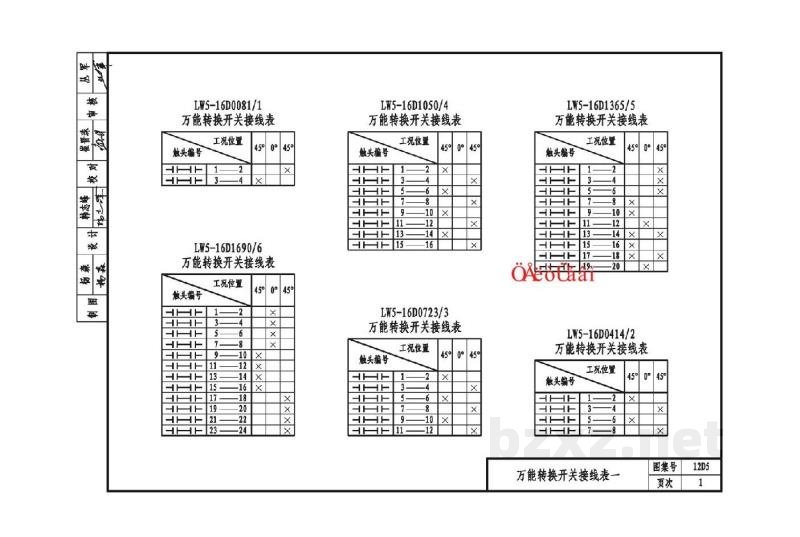

6. 本图装置具有挂墙式和落地式两种安装方式，仿JH(3)箱形结构，采用聚酯钢板制成箱体和角钢框小结构组装而成。落地式控制装置底部开门可抽装底座，控制装置内部设有长孔的垂直条钢框架，以便固定安装各类元件的绝缘板或支架架。测量指示仪表、操作及控制按钮安装在门架上。其他电器元件安装在箱内绝缘板或支架上。挂墙式控制装置箱体上的壁和下壁留有进线、出线的敲落孔。对于箱体厚度<200mm的控制装置其接线端子应接在箱体内。
