基本信息

标准图集号： 11BJZ58

图集名称：

11BJZ58 SN保温连锁砌块BM轻集料隔墙连锁砌块

图集类别：其它

标准状态：现行

发布日期：2023-03-19

实施日期：2023-03-19

下载格式：pdf zip

关联标准

图集简介

标准内容

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页
第 9 页
第 10 页

工程设计文件

华北标BJ系列专项图集
(原88JZ系列)

11BJZ58

SN保温连锁砌块
BM轻集料隔墙连锁砌块

总册：JSJ697042

SM保温连铸钢块

BM轮集料隔墙连锁钢块

11BJZ 58 (专业设计图集)

编制单位：北京市城乡规划设计研究院北京首建城二建筑工程开发中心	编制日期：2011年07月	编制组组长负责人：王勇
编制组技术负责人：
审核人：
审批人：陆建强

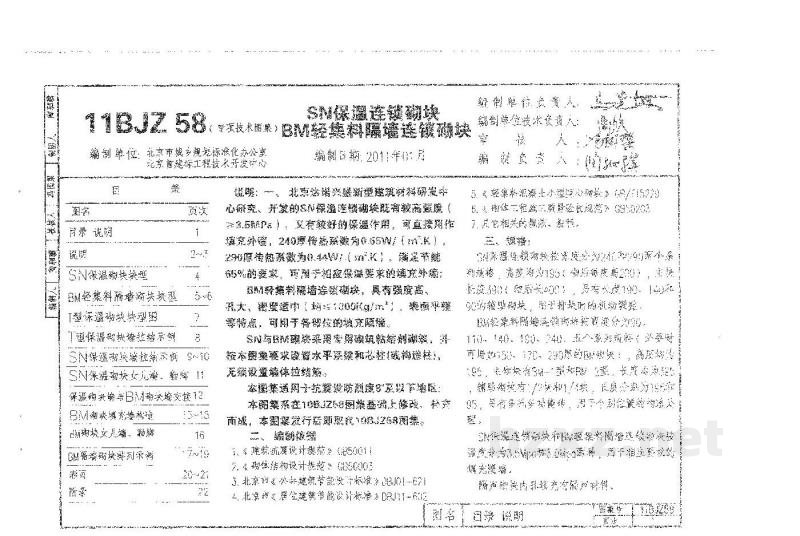

目录		说明

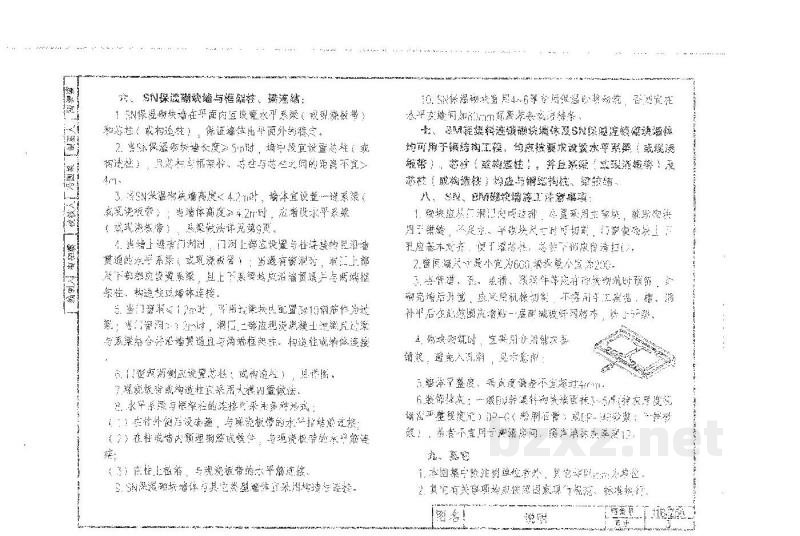

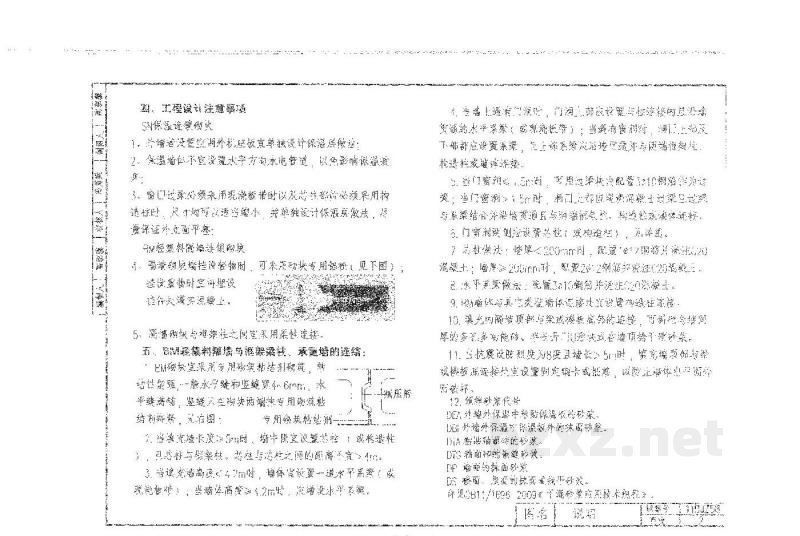

名称	页次	一、本设计是北京市新型建筑材料研发中心研究开发的SM保温连铸钢块具有较高强度≥2.5MPa，又有较好的防水作用，可直接用于外墙面。240厚传热系数为0.85W/(m·K)，290厚传热系数为0.64W/(m·K) 满足节能65%的要求，可用于北京地区要求的外墙。 BM轻集料隔墙连锁钢块，具有强度高、孔大、密度适中（ρ≤1000kg/m³）、保温平整等优点，可用于各部位的填充隔墙。 SM与BM钢块采用专用钢筋点焊锚固铺设，并达到图集要求设置水平和竖向拉结(或构造柱)，无需墙体施工拉结筋。本图适用于干法现浇混凝土工程以下项目： 1. 《建筑砌体结构设计规范》GB50003 2. 《民用建筑设计统一标准》GB50352 3. 北京市《公共建筑节能设计标准》DBJ81-674 4. 北京市《居住建筑节能设计标准》DBJ81-502 二、适用范围 SM保温连铸钢块密度分为A3.0和A3.5两个系列，强度等级为MU3.5(对应抗冻性D67)，其导热系数λ=0.9W/(m·K)（干态），另分有240厚、140厚两种规格。用于非采暖地区的填充隔墙。 BM轻集料隔墙连锁钢块密度分为A3.5、A4.0、B75、D150、G240、H380四个系列，强度等级为MU3.5(对应抗冻性D67)，其导热系数λ=0.9W/(m·K)（干态），另分有150厚和240厚两种规格。用于非采暖地区的填充隔墙。三、施工 SM保温连铸钢块及BM轻集料隔墙连锁钢块的砌筑砂浆采用M5(或MU3.5)混合砂浆，灰缝厚度12mm，水平灰缝饱满度≥80%。竖向灰缝饱满度≥60%。四、其他 SM保温连铸钢块及BM轻集料隔墙连锁钢块的墙体转角处应设置构造柱或拉结筋。门窗洞口四周应按设计要求设置过梁和混凝土边框。
目录说明
说明	2-3
SM保温连铸钢块
SM轻集料隔墙连锁钢块	4-5
T型保温钢块外墙面	6
T型保温钢块内墙做法	8
T型保温钢块拉结节点	9-10
SM保温钢块女儿墙、勒脚	11
BM轻集料隔墙连锁钢块
B型填充墙构造做法	13-15
BM钢块女儿墙、勒脚

图名

目录说明

第1页，共16页
