国家建筑标准设计图集
12CJ23-2
自粘防水材料建筑构造（二）
国家建筑标准设计参考图
中国建筑标准设计研究院

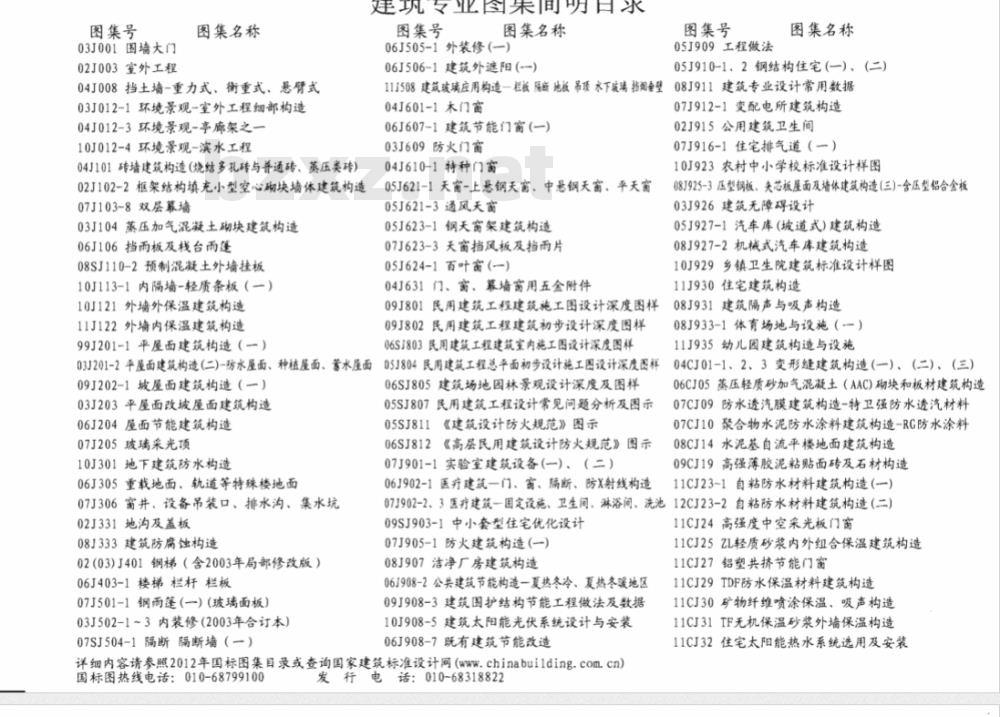

图集号
03J001国墙大门
02J003室外工程
图集名称
04J008挡土墙-重力式、衡重式、悬臂式03J012-1环境景观-室外工程细部构造04J012-3环境景观-亭廊架之
10J012-4环境景观-滨水工程
04J101砖墙建筑构造(烧结多孔砖与普通砖、蒸压类砖）02J102-2框架结构填无小型空心砌块墙体建筑构造07J103-8双层幕墙
03J104蒸压加气混凝土砌块建筑构造06J106挡雨板及栈台而蓬
08SJ110-2预制混凝土外墙挂板
10J113-1内隔墙-轻质条板（-）10J121外墙外保温建筑构造
11J122外墙内保温建筑构造
99J201-1平屋面建筑构造（）
专业荣自家
图集号
图集名称
06J505-1外装修(）
06J506-1建筑外速阳（--)
图集号
05J909工程做法
图集名称
05J910-1，2钢结构住宅(）)、(二)11J508建筑玻瑞应用构造一程板隔断地板吊项水下玻瑞指烟金墅08J911建筑专业设计常用数据04J601-1木门窗
06J607-1建筑节能门窗（)
03J609防火门窗
04J610-1特种门窗
05J621-1天窗-上悬钢天窗、中悬钢天窗、平天窗05J621-3通风天窗
05J623-1钢天窗架建筑构造
07J623-3天窗挡风板及挡雨片
05J624-1百叶宙（-）
04J631门、窗，幕墙窗用五金附件09J801民用建筑工程建筑施工图设计深度图样09J802民用建筑工程建筑初步设计深度图样06SJ803民用建筑工程建筑室内施工图设计深度图样03J201-2平屋面建筑构造（二)-防水屋面、种植屋面、蓄水屋面05J804民用建筑工程总平面初步设计施工图设计深度图样09J202-1坡屋面建筑构造（-）
03J203平屋面改坡屋面建筑构造06J204屋面节能建筑构造
07J205玻璃采光项
10J301地下建筑防水构造
06J305重载地面、轨道等特殊楼地面07J306窗井、设备吊装口、排水沟、集水坑02J331地沟及盖板
08J333建筑防腐蚀构造
02（03)J401钢梯（含2003年局部修改版）06J403-1楼梯栏杆栏板
07J501-1钢雨篷（）（玻璃面板）03J502-13内装修(2003年合订本）07SJ504-1隔断隔断墙（一）
06SJ805建筑场地因林景观设计深度及图样05SJ807民用建筑工程设计常见问题分析及图示05SJ811《建筑设计防火规范》图示06SJ812《高层民用建筑设计防火规范》图示07J901-1实验室建筑设备（一）、（二）06J902-1医疗建筑一门、窗、隔断、防X射线构造07J912-1变配电所建筑构造
02J915公用建筑卫生间
07J916-1住宅排气道（--）
10J923农村中小学校标准设计样图08J925-3压型钢板，夹芯板屋面及墙体建筑构造（三）-含压型铝合金板03J926建筑无障碍设计
05J927-1汽车库（坡道式）建筑构造08J927-2机械式汽车库建筑构造10J929乡镇卫生院建筑标准设计样图11J930住宅建筑构造
08J931建筑隔声与吸声构造
08J933-1体育场地与设施（）
11J935幼儿园建筑构造与设施
04CJ01-1、2、3变形缝建筑构造（一）、（二）、（三）06CJ05蒸压轻质砂加气混凝土（AAC)砌块和板材建筑构造07CJ09防水透汽膜建筑构造-特卫强防水透汽材料07CJ10聚合物水泥防水涂料建筑构造-RG防水涂料08CJ14水泥基自流平楼地面建筑构造09CJ19高强薄胶泥粘贴面砖及石材构造11CJ23-1自粘防水材料建筑构造（)07J902-2、3医疗建筑一围定设施、卫生间、淋浴间、洗池12CJ23-2自粘防水材料建筑构造（二）09SJ903-1中小套型住宅优化设计07J905-1防火建筑构造（)
08J907洁净厂房建筑构造
061908-2公共建筑节能构造一夏热冬冷、夏热冬暖地区09J908-3建筑图护结构节能工程做法及数据10J908-5建筑太阳能光伏系统设计与安装06J908-7既有建筑节能改造
详细内容请参照2012年国标图集目录或查询国家建筑标准设计网(www.chinabui1ding.com.cn)国标图热线电话：010-68799100发行电话：010-68318822
11CJ24高强度中空采光板门窗
11CJ25ZL轻质砂浆内外组合保温建筑构造11CJ27铝塑共挤节能门窗
11CJ29TDF防水保温材料建筑构造11CJ30矿物纤维喷涂保温、吸声构造11CJ31TF无机保温砂浆外墙保温构造11CJ32住宅太阳能热水系统选用及安装国家建筑标准设计图集
12CJ23-2
自粘防水材料建筑构造（二）
国家建筑标准设计参考图
组织编制：中国建筑标准设计研究院中國计划出版社

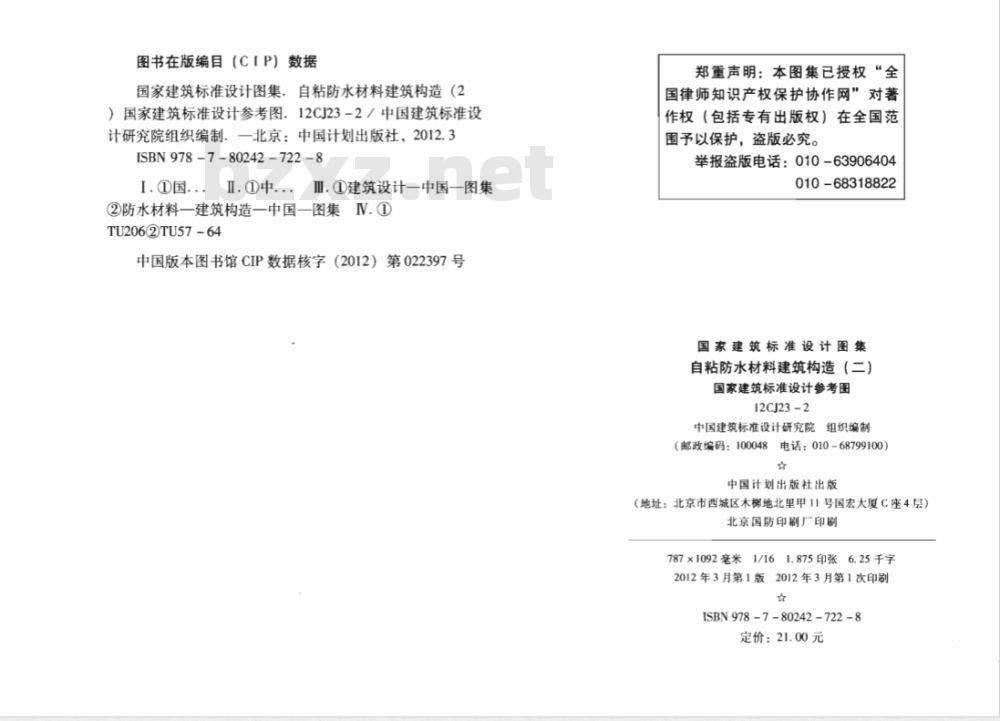

图书在版编目（CIP）数据
国家建筑标准设计图集：自粘防水材料建筑构造（2）国家建筑标准设计参考图．12CJ23-2／中国建筑标准设计研究院组织编制．一北京：中国计划出版社，2012.3ISBN978-7-80242-722-8
.①建筑设计一中国一图集
I.①国...I.①中...
②防水材料一建筑构造一中国一图集IV.①TU206②TU57-64
中国版本图书馆CIP数据核字（2012）第022397号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
自粘防水材料建筑构造（二）
国家建筑标准设计参考图
12CJ232
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座4层）北京国防印刷厂印剧
787×1092毫米1/161.875印张6.25千字2012年3月第1版2012年3月第1次印刷☆
ISBN 978 7 80242 722 8
定价：21.00元

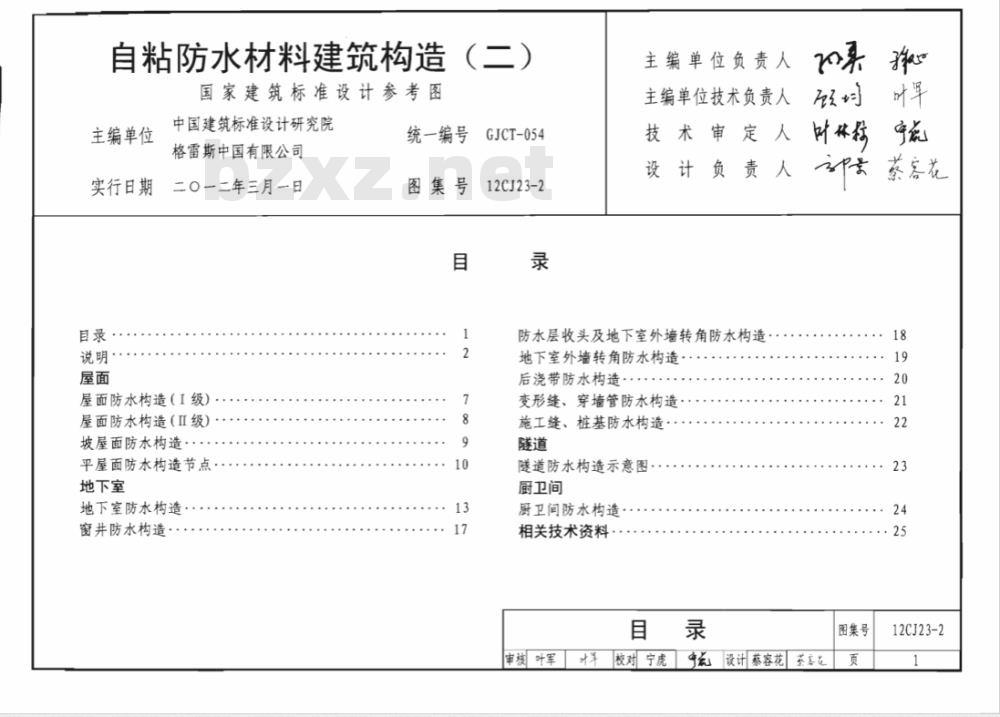

自粘防水材料建筑构造
（二）
国家建筑标准设计参考图
主编单位
实行日期
中国建筑标准设计研究院
格雷斯中国有限公司
二0一二年三月一日
屋面防水构造（I级）
屋面防水构造（Ⅱ级）
坡屋面防水构造·
平屋面防水构造节点
地下室
地下室防水构造
窗井防水构造：
统一编号
GJCT-054
图集号
12CJ23-2
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
防水层收头及地下室外墙转角防水构造地下室外墙转角防水构造
后浇带防水构造·
变形缝、穿墙管防水构造
施工缝、桩基防水构造
隧道防水构造示意图
厨卫间
厨卫间防水构造
相关技术资料·
叶体称
图集号
审核叶军叶单校对宁虎中云设计恭容花茶唐花页
蔡客花
12CJ23-2
编制依据
《民用建筑设计通则》
《地下工程防水技术规范》
《地下防水工程质量验收规范》《屋面工程技术规范》（报批稿）《屋面工程质量验收规范》（报批稿）《住宅室内防水工程技术规程》（报批稿）《种植屋面工程技术规程》
《坡屋面工程技术规范》
《倒置式屋面工程技术规程》
2适用范围
GB50352-2005
GB50108-2008
GB50208-2011
GB50345
GB50207
JGJ155-2007
GB50693-2011
JGJ230-2010
2.1适用于工业与民用建筑的地下室、屋面等部位的防水工程。2.2适用于地铁、隧道、高速公路、桥梁等防水工程。3材料简介
3.1材料品种：
3.1.1格雷斯系列自粘防水卷材包括无胎型、有胎型和预铺式高分子自粘胶膜以及高分子自粘复合防水卷材等。格雷斯DENEEF系列止水材料包括遇水膨胀止水胶和预埋注浆管。
格雷斯系列自粘防水卷材主要分类见表1.3.1.2格雷斯无胎系列自粘防水卷材：1）YTL-A自粘防水卷材是由特制橡胶沥青自粘层为基料，PET膜为表面材料，防粘纸（膜）作为隔离层构成。YTL-A（D）是双面自粘无胎型卷材。
2）YTL－VX自粘防水卷材是由进口交叉层压HDPE膜为表面材料，特制橡胶沥青自粘层为基料，防粘纸（膜）作为隔离层构成。
3）Bituthene?必优胜@3000是由特制的高性能交叉层压高密度聚乙烯（HDPE)膜与独特的自粘橡胶沥青复合制，以防粘纸明
作为隔离层，具有性能好，冷施工的防水卷材。4）YTL－VR和GIWS坡屋面及金属屋面自粘防水垫层是由进口防滑交叉层压膜为表面材料，特制橡胶沥青自粘层为基料，防粘纸(膜）作为隔离层构成，
5）GIWS自粘防水垫层为格雷斯集团新加坡生产基地生产的材料。
无胎型自粘防水卷材主要性能指标见表2。YTL-VR和GTWS$主要性能指标见表3。3.1.3格雷斯预铺式高分子自粘胶膜防水卷材：1）PV100预铺式卷材是多层复合防水材料，由高密度聚乙烯片材，分子压敏胶粘层和独特配方的表面颗粒层构成。Preprufe预铺式卷材是由高性能高密度聚乙烯片材，高分子压敏胶粘层和特制抗老化表面涂层构成。预铺式高分子自粘胶膜防水卷材主要性能指标见表4。2）材料特点：
①高分子压敏胶粘层和特制表面颗粒层（或涂层)能使卷材与现浇混凝土层形成真正满粘结，不受基层变形影响，防止水在卷材和结构层之间串流，达到“皮肤式”防水效果；②卷材铺设后、浇筑混凝土前，卷材不受紫外线、降水、灰尘等环境因素影响，与结构混凝土基层保持良好的粘结力；
③单层使用，空铺施工，无需底涂，卷材表面不粘脚，便于工人在上面行走，可在潮湿基层施工，简便快捷，加快工期；④强度高，不需保护层，直接绑扎钢筋、浇筑结构混凝主；
③安全环保，无毒无味，常温使用无需加热。3.1.4YTL-C高分子复合自粘防水卷材：1）YTL-C高分子复合自粘防水卷材是由高分子片材(EVA、HDPE）和橡胶沥青自粘胶复合而成，兼有高分子防水卷材和自说明
图集号
审核叶军叶羊校对宁虎中设计蔡容花茶县花页
12CJ23-2
粘卷材的性能，也可采用预铺反粘方法施工，达到卷材与结构基层满粘的效果。
YTL-C高分子复合自粘防水卷材主要性能指标见表5。表1格雷斯系列自粘防水卷材分类格雷斯系列
自粘防水卷材
YTL-VX
YTL-VR
Bituthene
必优胜3000
屋面自粘
防水垫层
聚酯胎
自粘卷材
PV100和Preprufe
预铺式高分子自粘
胶膜防水卷材
YTL-C高分子自粘
复合防水卷材
品种规格
适用部位
宽度1.0mm~2.0m，厚度
0.8mm~2.0mm
YTL-A卷材分为PET膜表
面和双面自粘(D)两种。
YTL-VX卷材表面膜为进
口交叉层压HDPE膜
YTL-VR卷材表面膜为进
口特制交叉层压HDPE膜
格雷斯公司新加坡工厂
聚酯胎（PY），宽度1.Om，
厚度2.0mm~4.0mm
宽度1.0m~1.2m，
厚度2.0mm、1.5mm
Preprufe预铺式防水卷
材为进口产品
宽度1.0m~2.0m，
厚度1.2mm~3.0mm
各类非外露屋面、
地下室、厕浴间
YTL-VX和必优胜
3000自粘卷材适
用于防水要求较
高的部位。此内容来自标准下载网
YTL-VR和必优胜
GIWS自粘屋面垫
层适用于非外露
坡屋面防水工程
非外露屋面、地
下室、地铁、隧
道、桥梁、高速
公路等
地下室、地铁、
隧道、桥梁、涵
YTL-C卷材可用作
种植屋面的抗穿
刺防水层
2无胎型自粘卷材主要性能指标
拉力(N/50mm)
最大拉力时延伸率(%)>
沥青断裂延伸率(%)>
耐热性(℃）
低温柔度（℃）
不透水性，120min(MPa)
剥离强度
(N/mm) >
卷材与卷材
卷材与铝板
执行标准
《自粘聚合物改性沥青防
湿铺P类
《预铺/混铺防水卷材》
水参材》GB23441-2009
GB/T 23457-2009
表3YTL-VR与GIWS自粘防水垫层主要性能指标项目
拉力（N/25mm）
断裂延伸率(%）>
低温柔度（℃）
耐热性(C)
执行标准
2）材料特点：
钉杆撕裂强度(N)
钉杆水密性
剥离强度
垫层与垫层
(N/mm）>卷材与铝板（23℃）
无渗水
《板屋面用防水材料白粘聚合物弱青防水垫层》JC/T1068-2008①高分子片材与橡胶沥青自粘卷材结合，兼具二者优点：②强度高，有一定自愈能力，抗穿刺能力好，可用于种植屋面；
③可解决地下、隧道、涵洞等工程防水采用传统塑料防水板做法时出现的窜水问题，易查找渗漏点，维修简单快捷说明
审核叶军时革校对宁虎中云设计蔡容花蒸容花图集号
12CJ23-2
表4预铺式高分子自粘胶膜防水卷材主要性能指标项目
拉伸拉力（%/50mm）
性能膜断裂延伸率(%)>
冲击性能
静态荷载
低温弯折性
执行标准
直径(10±0.1)需m
无渗漏
20kg，无渗漏
-25℃，无裂纹
耐热性(℃)
防窜水性(MPa)
与后浇滤凝土利离强质
紫外线(N/cm)>
与后浇混凝土浸水后
表高强度(N/mm）>
0.6XPa，不水
《预铺/混铺防水卷材》GB23457-2009表5YTL-C高分子复合自粘卷材主要性能指标项目
断裂拉伸强度
断裂拉伸长率
撕裂强度
(N/mm）
不透水性，30min(MPa）
低温弯折（℃）
35，无裂纹
自粘面耐热性
持粘性(min)
剥离强度卷材与卷材
(N/n) >
参材与铝板
执行标准
3.1.5YTL-B聚酯胎自粘防水卷材：指标
70C，2h无流清
《带自粘层的防水卷材》
GB/T 23260-2009
1）YTL-B自粘防水卷材是以高强度聚酯毡为胎体，以优质自粘橡胶沥青为基料，采用防粘隔离纸（膜）作为隔离层制成。2）材料特点：
①高强度聚酯毡胎体，提供良好的强度和尺寸稳定性：②橡胶沥青本体自粘层，粘结性能稳定可靠；③依项目实际需要，可采用干铺法、湿铺法和预铺反粘法施工。
3.1.6格雷斯系列配套产品：
1）基层处理剂：干铺法施工时，具有清洁基层，加强卷材与基层粘结力的作用。亦可用作卷材清洁剂，改善被污染卷材的自身粘结性，
2）窑封材料：用于细部节点的密封处理。3）粘结材料：若基层潮湿，选用水泥素浆或聚合物水泥砂浆等作为粘结材料铺贴自粘卷材。4）DENEEF遇水膨胀止水胶：是单组分、无溶剂、遇水膨胀的无定型膏状体，用于结构接缝和钢筋、穿透管、线等部位周围的密封。
5）DENEEF预埋注浆管：是单透性、不易变形的专用管预埋在地下工程结构混凝土接终中，用作接缝防水的预备注浆。若接缝出现渗漏时，向注浆管系统里压力灌注止水浆液，即可密封接缝区域的任何缝隙和孔洞，达到终止渗漏的目的，3.1.7其他材料：
1）格永得M-2双组分高分子复合防水涂料，执行标准为《聚合物水泥防水涂料》GB/T23445-20092）格永得M-5水泥基渗透结晶防水涂料，执行标准为《水泥基渗透结晶型防水涂料》GB18445-2001；3）格富斯EP多层高分子复合防水卷材，执行标准为《高分子防水材料第部分：片材》GB18173.1-2006。3.2格雷斯系列防水材料特点：
3.2.1与基层（或结构）粘结牢固，适应基层变形能力强，可在潮混基面施工。
3.2.2格雷斯必优胜和YTL系列自粘卷材具有优异的钉杆水密性，对钉子、小的石子等尖锐物有良好的裹覆作用，可握裹破损点，有效保证整体防水效果
3.2.3PV100和Preprufe预铺式高分子自粘胶膜防水卷材可与说明
审核叶军
校对宁虎中冠设计蔡容花茶车元图集号
12CJ23-2
结构混凝土基层形成永久的有机粘合，具有“自锁水”功能，即便发生破损，也能有效防止水在结构层与防水层之间窜流。3.2.4DENEEF系列预埋注浆管和遇水膨胀止水胶专用于地下工程结构接缝、穿透管道及预埋件等部位，有效起到止水密封作用。
3.2.5技术性能指标良好，适用于各类非外露防水工程。3.2.6安全、环保。常温环境下冷施工、无明火，无火灾隐患，无有害气体排放，不影响环境和操作人员的健康。4施工方法及注意事项
4.1施工方法：格雷斯系列自粘防水卷材可根据现场情况选用干铺、湿铺、空铺、预铺反粘等多种施工方法。屋面防水工程宜采用干铺法，地下室底板和外防内贴法侧墙、地铁、暗挖隧道等宜采用预铺反粘法；外防外贴法的地下侧增应采用干铺或湿铺方法。
4.1.1干铺法：
1）基层表面应坚实、平整、干净、干燥。2）根据要求，在阴（阳）角、管道根等部位做附加增强层。3）在基层表面均匀涂刷基层处理剂，无漏底或堆积，晾放至触指不粘时即可铺贴格雷斯自粘卷材防水层。4）铺贴卷材时，先对准基线进行定位试铺，将隔离纸（膜）划开，把卷材背面的隔离纸(膜)慢慢撕开，沿基准线慢慢向前滚铺，一边撕隔离纸(膜)一边铺贴5）辊压、排气：铺贴卷材时应边铺贴边用压辊用力向前、向两侧滚压，以排出下面的空气，使卷材与基层粘贴牢固6）铺贴相邻卷材时，应将前一幅卷材搭接边上的隔离边纸(膜)撕开，把相邻卷材对准搭接控制线铺贴于前-幅卷材上，并排气、辑压、粘牢。
7）防水层铺贴完成后应尽快按要求施工隔离层和保护层，避免防水层破损。
4.1.2湿铺法：
1）基层表面应坚实、平整、干净，无明水并充分湿润。2）阴阳角部位应增设300~500mm宽附加层。3）按照格雷斯公司说明书要求配制粘结用水泥素浆，抹涂厚度为3mm左右（以不露基底为准），水泥素浆粘结层应抹平。4）撕去自粘卷材下表面的隔离纸（膜)，同时把卷材铺设在水泥素浆上，相邻卷材来用搭接方式粘贴。水泥浆不要污染搭接边，
5）排出卷材下面的空气，使卷材与水泥类粘结剂紧密粘贴。6）铺贴立面卷材时，应在卷材收头处临时覆盖密封，防止收头处水泥粘结剂过快失水，影响粘结效果。7）在大面积卷材铺贴之前或之后，应按规范和设计要求对细部节点进行加强处理。
8）依国家标准要求，屋面工程自粘卷材搭接宽度为60mm，地下工程搭接宽度为80mm，预铺式高分子自粘胶膜防水卷材搭接宽度为70mm（见图1）。
（70)
L格雷斯自粘卷材
图1搭接示意图
审核叶军叶校对宁虎花设计蔡容花蒸客花图集号
12CJ23-2
4.1.3预铺法：
1）基层表面应坚实、平整、干净，可潮湿但不得有明水。2）预铺式高分子自粘胶膜防水卷材宜单层铺设。3）将有自粘胶一面面向操作工人，把卷材按照基准线直接空铺在基层上。卷材采用搭接方式连接。卷材端部搭接区宜相互错开。预铺式高分子胶膜的长向采用预留自粘边搭接，短向采用配套胶或胶带搭接。在搭接操作的同时，用压银滚压搭接部位，使其粘结牢固，保证防水层的连续性和整体性。4）立面施工时，应在距卷材外边缘10mm处的搭接位置，根据需要每隔一定距离进行机械钉固，并应保证钉固位置能够被相邻卷材完全覆盖。
5）在大面积铺贴卷材之前或之后，按相关要求加强处理细部节点，必要时可用密封膏密封。6）浇筑结构混凝土时不得损伤防水层7）卷材在-4℃以上都可以施工。在低温环境施工时，应在铺贴时适当加热卷材和基面，以保证粘结质量。4.2注意事项：
4.2.1施工时遇有影响粘结效果的因素，应采取适当描施（如低温环境采用热风机加热等）以保证粘结质量。4.2.2自粘卷材防水层施工完毕并验收合格后应及时隐藏，如因特殊情况无法及时隐蔽时，应采取有效的临时保护措施。4.2.3进行铺贴作业时，在下道工序施工前方可揭掉卷材的隔离纸（膜)，以免造成粘结层的污染或误粘。4.2.4铺贴防水层前，应先安装固定穿透结构的管道及预埋件，以免在防水层完成后凿孔打洞而破坏防水层，留下渗漏隐。4.2.5雨雪、五级以上大风等恶劣天气不得施工。5检查及验收
5.1卷材之间的接缝应粘结牢固，无起鼓或破损。完成的防水层不得有渗漏现象。
5.2阴角部位应做半径不小于50mm的圆弧或倒角。5.3保护层的厚度应符合相关规范和设计要求。5.4卷材防水层搭接宽度允许偏差为-10mm。5.5在转角、水落口、穿墙管等细部节点部位，防水层应粘结牢靠，附加层、收头等部位的做法应符合相关规范和设计要求。6图集内容选用说明
6.1格雷斯系列防水材料适用于防水要求高的工程项目。6.2考虑图集的时效性，若本图集内容与正式出版的标准、规范有差异时，应以相关标准、规范的正式版本为准。6.3本图集主要提供了格雷斯系列防水材料在不同建筑部位应用的防水构造，其他建筑构造详见相关国标图集，7其他
7.1本图集尺寸单位除特别注明外均为毫米（mm）。7.2本图集以格雷斯中国有限公司提供的技术资料编制，有关技术问题由该公司负责解释。
7.3图集的索引方法：
详图编号
12CJ23-2X
图集号
图集号
审核叶军校对宁虎元设计蔡容花蒸宏花页12CJ23-2
1.面层（见具体工程设计）
2.40厚C20细石混凝土保护层
3.隔高层(见具体工程设计）
4.1.5厚YTL-VX交叉层压膜自粘防水卷材（或1.5厚Bituthene3000自粘防水参材）5.1.5厚YTL-VX交叉层压膜自粘防水卷材（或1.5厚Bituthene3000自粘防水卷材）6.20厚1:2.5水泥砂浆我平层
7.找坡层（坡度2%）
8．保温层（见具体工程设计）
9.钢筋混凝土屋面板
「级有保温层上人屋面（正置式）级有保温层不上人屋面
-1.面层（见具体工程设计）
2.40厚C20细石混数土保护层
3隔离层（见具体工程设计）
4.1.5厚YTL-VX交叉层压膜自粘防水卷材（或1.5厚Bituthene3000自粘防水卷材）5.1.5厚YTL-VX交叉层压膜自粘防水卷材（或1.5厚Bituthene3000自粘防水卷材）6.20厚1:2.5水泥砂浆我平层
7.找坡层（坡度2%）
8.钢筋混凝土屋面板
「级无保温层上人屋面
I级无保温层不上人屋面
1.面层（见具体工程设计）
2.40厚C20细石混凝土保护层
3.保温层（见具体工程设计）
4.1.5厚YTL-VX交叉层压膜自粘防水卷材（或1.5厚Bituthene3000自粘防水卷材）5.1.5厚YTL-VX交叉层压膜自粘防水卷材（或1.5厚Bituthene3000自粘防水卷材）6.20厚1:2.5水泥砂浆找平层
7.找坡层（坡度2%）
8.钢筋混凝土屋面板
I级有保温层上人屋面（倒置式）I级有保温层不上人屋面
W.W3保温层当采用珍珠岩等不易干燥的材料时，应按6m×6m设置排汽道，交叉处设排汽孔。2.当选用①~不上人屋面时，将W~W③做法中第1.2项取消，改为不燃材料保护层或见具体工程设计3.倒置式屋面应采用抗压强度较高，吸水率低且长期浸水不腐烂的保温材料，
屋面防水构造（I级）
审核叶军校对宁虎设计蔡容花蒸容花图集号
12CJ23-2
