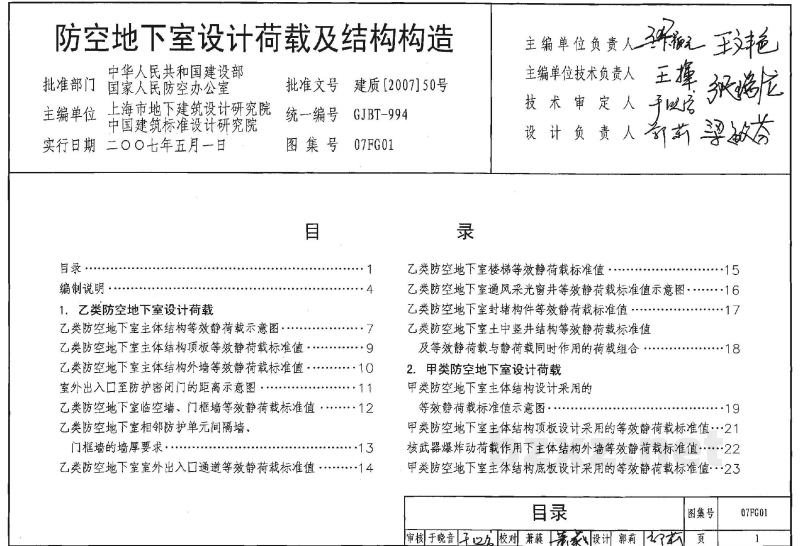

| 防空地下室设计荷载及结构构造 | 主编单位负责人 王艳艳 | |||||
| 批准部门 | 中华人民共和国建设部 国家人民防空办公室 |
批准文号 | 建质[2007]50号 | 主编单位技术负责人 | 王桦 张鸿运 | |
| 主编单位 | 上海市地下建筑设计研究院 中国建筑标准设计研究院 |
统一编号 | GJBT-994 | 技术审定人 | 于以昌 张鸿运 | |
| 实行日期 | 二〇〇七年五月一日 | 图集号 | 07FG01 | 设计负责人 | 舒莉 梁效芬 | |
目 录
| 目录 …………………………………………………………1 | |
| 编制说明 …………………………………………………4 | |
| 1. 乙类防地下室设计荷载 | |
| 乙类防空地下室主体有效静荷标准值 ………7 | 乙类防空地下室楼梯等活静荷标准值 ………………15 |
| 乙类防空地下室主体结构顶板等效静荷载标准值 …9 | 乙类防空地下室通风采光窗井等效静荷标准示意图 …16 |
| 乙类防空地下室结构外墙等效静荷标准值 ………10 | 乙类防空地下室封堵构件等效静荷载标准值 ……17 |
| 乙类防空地下室土壁井堵等活荷等效静荷载标准值 及等效静荷载与静荷载同时作用的荷载组合 ………18 |
|
| 室外出入口至防护密闭门的距离示意图 ……11 | 2. 甲类防空地下室设计荷载 |
| 乙类防空地下室临空墙、门槛墙等效静荷标准值 ……12 | 甲类防空地下室主体结构设计采用的 等效静荷载标准值示意图 ………………………………19 |
| 乙类防空地下室相邻防护单元间隔墙 …………………13 | 甲类防空地下室主体结构顶板设计采用的等效静荷载标准值 ……21 |
| 门槛墙墙体要求 | 核武器爆炸动荷载作用下主体外墙等效静荷标准值 ………22 |
| 乙类防空地下室室外出入口通道等效静荷标准值 ……14 | 甲类防空地下室主体结构设计底板设计采用的等效静荷载标准值 …23 |
| 目 录 | 图集号 | 07FG01 | ||||
|---|---|---|---|---|---|---|
| 审核 / 任晓青 | 于以昌 | 校对 / 黄建 | 李莉 | 设计 / 舒莉 | 张云 | 页 1 |
