09BD4 外线工程

华北标BD系列图集
(原92DQ系列)

09BD4 外线工程

建筑电气通用图集

华北标BD系列图集
(原92DQ系列)

09BD4 外线工程

中国建筑工业出版社

09BD系列 建筑电气通用图集

组编单位负责人：山建城
组编单位技术负责人：常鸣省

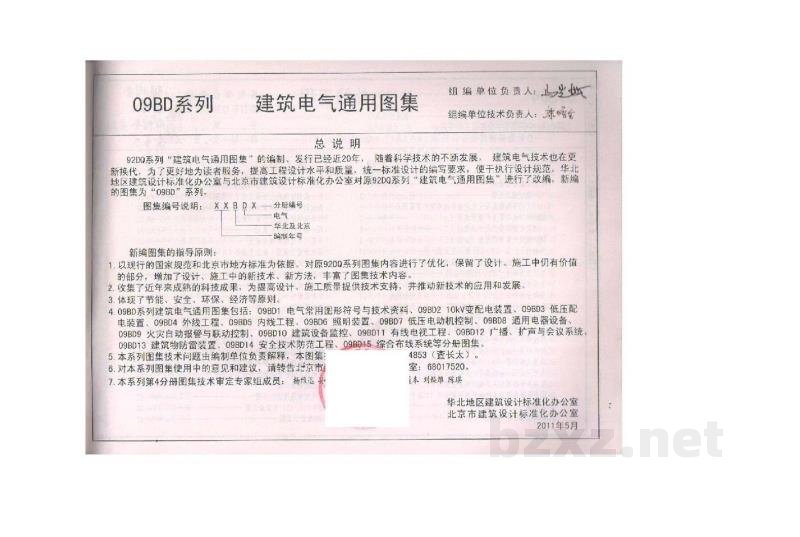

总说明

02DB系列《建筑电气通用图集》的编制，发行已经近20年。随着科学技术不断发展，建筑电气技术也在更新换代，为了更好地为读者服务，提高工程设计水平和质量，统一标准设计的编写要求，便于执行设计规范，华北地区建设设计标准化办公室与北京市建筑设计院标准化办公室对原02DB系列“建筑电气通用图集”进行了改版，改版的图集为“09BD”系列。

图集编号说明：X X B D X

品种号 分册编号
版次
起点及次数
编制年份

新编图集的指导思想：

1. 以现行的国家规范和北京市地方标准为依据，对原02DB系列图集中内容进行了优化。保留了设计、施工中仍有价值的部分，增加了设计、施工中的新技术、新方法，丰富了图集技术内容。
2. 收集了近年来成熟的新型成果，为住宅设计、施工质量提供技术支持，并推动新技术的应用和发展。
3. 体现了节能、安全、环保、经济等原则。

4. 09BD系列建筑电气通用图集包括：09BD1 电气常用图形符号与技术资料；09BD2 10kV变配电装置；09BD3 低压配电装置；09BD4 外线工程；09BD5 内线工程；09BD6 照明装置；09BD7 住宅动力控制机、09BD8 通用电梯设备；09BD9 火灾自动报警及联动控制器；09BDD13 楼宇卫星系统；09BD11 有线电视工程；09BD12 广播、扩声与会议系统；09BD13 建筑物防雷装置；09BD14 安全技术防范工程；09BD15 综合布线系统等分册图集。

5.本系列图集技术问由组编单位负责人解答，本图集
6.对本系列图集中使用中的意见和议，请寄各主编部门
7.本系列第4分册经技术审定专家组组成，名单见 (09BD3《常长文》
签：09D11/20。
[未对徐保建]

华北地区建设设计标准化办公室
北京市建筑设计院标准化办公室
2011年5月
