07J05 外墙保温隔热建筑构造图集（三）聚氨酯保温隔热（重庆市地方规范图集）

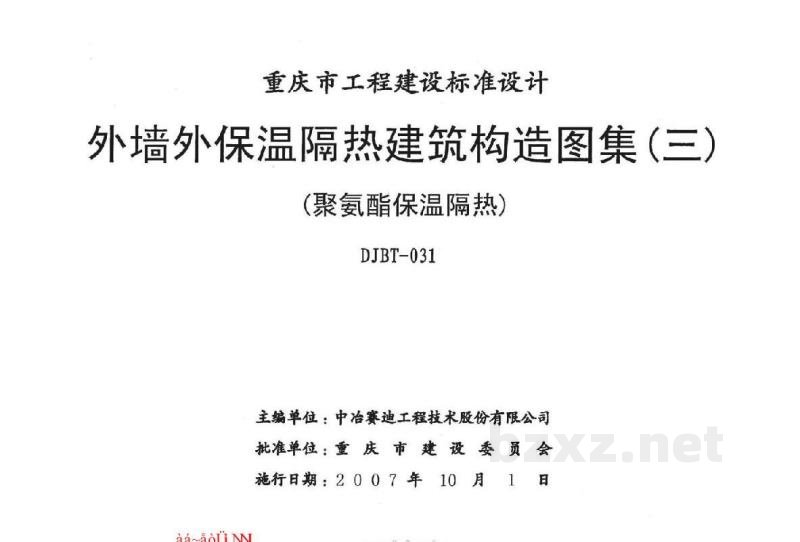

重庆市工程建设标准设计
外墙外保温隔热建筑构造图集（三）（聚氨酯保温隔热）
DJBT-031

主编单位：中冶赛迪工程技术股份有限公司
批准单位：重庆市建设委员会
施行日期：2007年10月1日

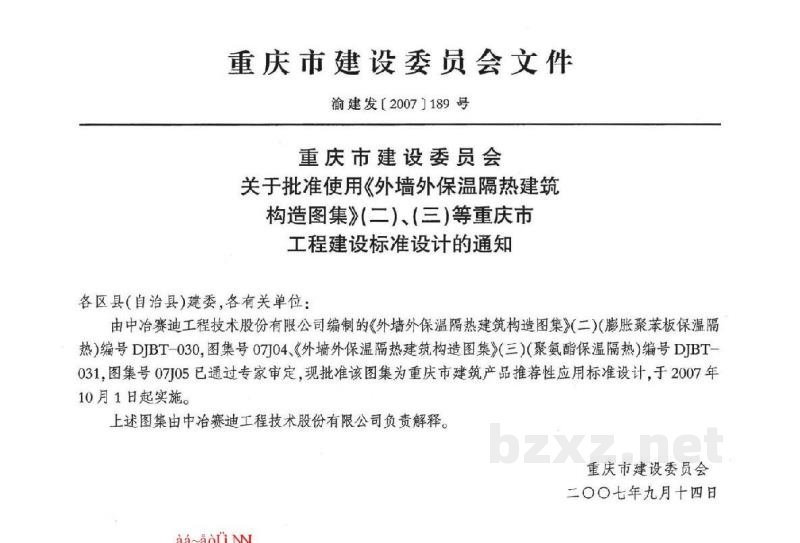

重庆市建设委员会文件
渝建发〔2007〕189号

重庆市建设委员会
关于批准使用《外墙外保温隔热建筑构造图集》(二)、(三)等重庆市工程建设标准设计的通知

各区县（自治县）建委各有关单位：
由中冶赛迪工程技术股份有限公司编制的《外墙外保温隔热建筑构造图集》（二）（膨胀聚苯板保温隔热）编号DJBT-030，图集号07J04；《外墙外保温隔热建筑构造图集》（三）（聚氨酯保温隔热）编号DJBT-031，图集号07J05，已通过专家审定。现批准该图集为重庆市建筑产品推荐性应用标准设计，于2007年10月1日起实施。
上述图集由中冶赛迪工程技术股份有限公司负责解释。

重庆市建设委员会
二〇〇七年九月十四日

外墙外保温隔热建筑构造图集（三）（聚氨酯保温隔热）
批准部门：重庆市建设委员会
批准文号：渝建发（2007）189号
主编单位：中冶赛迪工程技术股份有限公司
统一编号：DJBT-031
施行日期：2007年10月1日

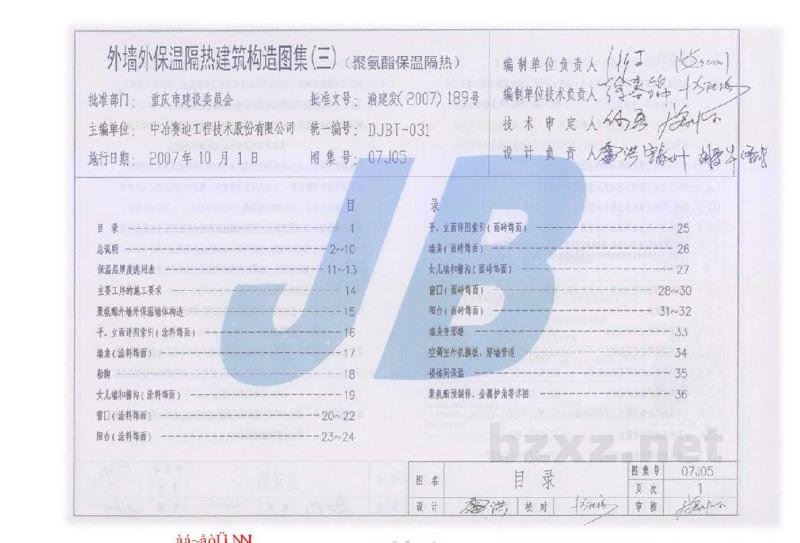

目录
1 总说明
2 保温层厚度选用表
3 主要工序的施工要求
4 聚氨酯外墙外保温墙体构造
5 平、立面详图索引（涂料饰面）
6 墙角（涂料饰面）
7 勒脚
8 女儿墙和檐沟（涂料饰面）
9 洞口（涂料饰面）
10 阳台（涂料饰面）
11 平、立面详图索引（面砖饰面）
12 墙角（面砖饰面）
13 女儿墙和檐沟（面砖饰面）
14 洞口（面砖饰面）
15 阳台（面砖饰面）
16 墙身变形缝
17 空调室外机支架、穿墙管道
18 楼梯间保温
19 聚氨酯预制件、金属护角等详图

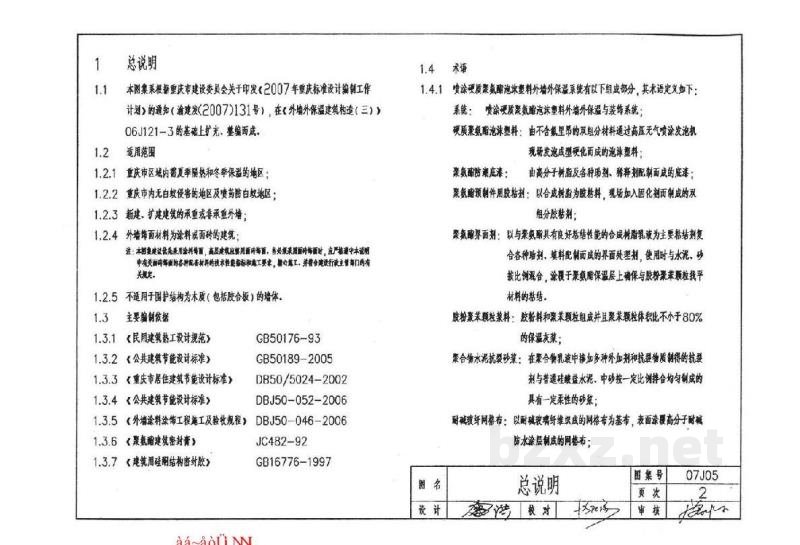

1 总说明

1.1 编制说明
本图集系根据重庆市建设委员会关于印发《2007年重庆标准设计编制工作计划》的通知（渝建发〔2007〕131号），在《外墙外保温建筑构造（三）》06J121-3的基础上扩充、整编而成。

1.2 适用范围
1.2.1 重庆市区域内需夏季隔热和冬季保温的地区；
1.2.2 重庆市内无白蚁侵害的地区及喷药防白蚁地区；
1.2.3 新建、扩建建筑的承重或非承重外墙；
1.2.4 外墙饰面材料为涂料或面砖的建筑。
注：本图集建议优先采用涂料饰面，高层建筑应慎用面砖饰面。必须采用面砖饰面处，应严格遵循本说明中有关面砖饰面的各种配套材料的技术性能指标和施工要求，精心施工，并符合建设行政主管部门的有关规定。
1.2.5 不适用于围护结构为木质（包括胶合板）的墙体。

1.3 主要编制依据
1.3.1 《民用建筑热工设计规范》 GB 50176-93
1.3.2 《公共建筑节能设计标准》 GB 50189-2005
1.3.3 《重庆市居住建筑节能设计标准》 DBJ50/5024-2002
1.3.4 《公共建筑节能设计标准》 DBJ50-052-2006
1.3.5 《外墙涂料涂饰工程施工及验收规程》 DBJ50-046-2006
1.3.6 《聚氨酯建筑密封膏》 JC 482-92
1.3.7 《建筑用硅酮结构密封胶》 GB 16776-1997

1.4 术语
1.4.1 喷涂硬质聚氨酯泡沫塑料外墙外保温系统有以下组成部分，其术语定义如下：
系统：喷涂硬质聚氨酯泡沫塑料外墙外保温与装饰系统。
硬质聚氨酯泡沫塑料：由不含氟利昂的双组分材料通过高压无气喷涂发泡机现场发泡成型硬化而成的泡沫塑料。
聚氨酯防潮底漆：由高分子树脂及各种助剂、稀释剂配制而成的底漆。
聚氨酯预制件用胶粘剂：以合成树脂为胶粘料，现场加入固化剂制成的双组分胶粘剂。
聚氨酯界面剂：以与聚氨酯具有良好粘结性能的合成树脂乳液为主要粘结剂，复合各种助剂、填料配制而成的界面处理剂，使用时与水泥、砂按比例混合，涂刷于聚氨酯保温层上，确保与胶粉聚苯颗粒找平材料的粘结。
胶粉聚苯颗粒浆料：胶粉料和聚苯颗粒组成并且聚苯颗粒体积比不小于80%的保温灰浆。
聚合物水泥抗裂砂浆：在聚合物乳液中掺加多种外加剂和抗裂物质制得的抗裂剂与普通硅酸盐水泥、中砂按一定比例拌合均匀制成的具有一定柔性的砂浆。
耐碱玻纤网格布：以耐碱玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱防水涂层制成的网格布。
柔性水腻子：由弹性乳液、助剂和粉料等制成的具有一定柔韧性和耐水性的腻子。
粘结砂浆：由聚合物乳液和外加剂制得的面砖专用胶液同强度等级为42.5的普通硅酸盐水泥和建筑硅质砂按一定重量比混合搅拌均匀制成的粘结砂浆。
勾缝胶粉：由高分子材料、水泥、各种填料、助剂复配而成的干粉状面砖勾缝料。
热镀锌电焊网：由热镀锌钢丝焊接而成的矩形钢丝网，俗称四角钢丝网。
塑料锚栓：由锚钉（塑料钉或具有防腐性能的金属钉）和带圆盘的塑料膨胀套管两部分组成的用于将热镀锌电焊网固定于基层的专用连接件，其中塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯等制成，制作塑料钉和塑料套管的材料不得采用再生塑料。
饰面涂料：柔性涂料高分子、无纹理的丙烯酸外墙装饰涂料。
饰面砖：应采用粘贴面带有燕尾槽的产品，并不得含有脱模剂。

1.4.2 其它术语
基层墙体：钢筋混凝土、烧结页岩空心砖、加气混凝土砌块、烧结陶粒空心砖等多种外围护墙体。
保温系统：系统与基层墙体结合后的墙体。
密封膏：嵌于变形缝中的聚氨酯、硅酮密封膏，密封膏应为不吸水的，闭孔发泡聚乙烯实心圆棒，为密封膏的填充物。
系统变形缝：系统需设置的接缝，是墙体系统的基本构造。

1.5 系统基本构造
1.5.1 面层为涂料的新建建筑其墙体系统的基本构造见表1.5.1。
表1.5.1 涂料墙体系统的基本构造
系统的基本构造组成：
1. 基层墙体：钢筋混凝土墙体、加气混凝土墙体、空心砌块墙体、其它各种墙体等。
2. 保温层：喷涂硬质聚氨酯泡沫塑料。
3. 界面层：界面砂浆。
4. 增强防护层：抗裂砂浆、耐碱玻纤网格布。
5. 饰面层：面层涂料。

1.5.2 面层为面砖的新建建筑其墙体系统的基本构造见表1.5.2。
表1.5.2 面砖墙体系统的基本构造
系统的基本构造组成：
1. 基层墙体：钢筋混凝土墙体、加气混凝土墙体、空心砌块墙体、其它各种墙体等。
2. 保温层：喷涂硬质聚氨酯泡沫塑料。
3. 界面层：界面砂浆。
4. 连接件：塑料锚栓。
5. 粘结层：粘结砂浆。
6. 饰面层：面砖。
7. 增强防护层：抗裂砂浆、热镀锌电焊网。
