05YJ3-2 外墙内保温

河南省工程建设标准设计
DBJT19-20-2005 05系列工程建设标准设计图集
05YJ3-2 外墙内保温

主编：河南省工程建设标准设计管理办公室
出版：中国建筑工业出版社

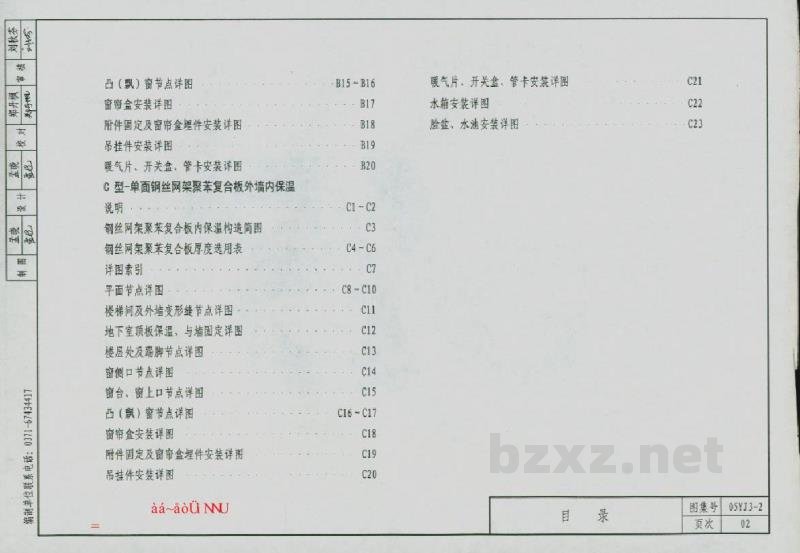

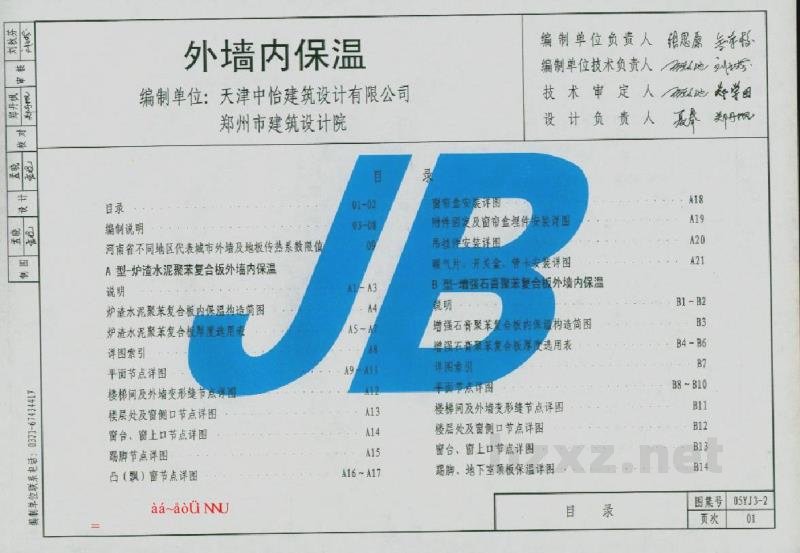

【目录】

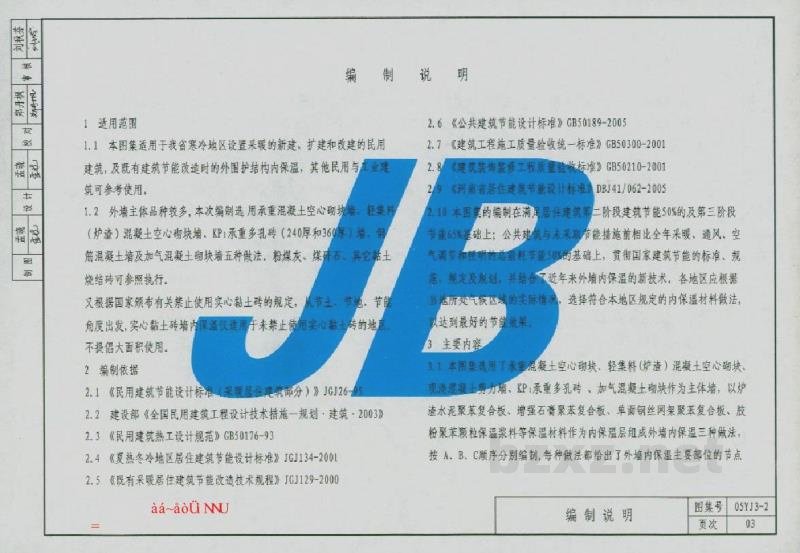

一、编制说明
1 适用范围
1.1 本图集适用于我省寒冷地区设置采暖的新建、扩建和改建的民用建筑，及既有建筑节能改造时的外围护结构内保温，其他民用与工业建筑可参考使用。
1.2 外墙主体品种较多，本次编制选用承重混凝土空心砌块墙、轻骨料（炉渣）混凝土空心砌块墙、KP1承重多孔砖（240厚和360厚）墙、钢筋混凝土墙及加气混凝土砌块墙五种做法。粉煤灰、煤矸石、其它粘土烧结砖可参照执行。
又根据国家颁布有关禁止使用实心黏土砖的规定，从节材、节地、节水的角度出发，实心黏土砖墙内保温仅适用于未禁止使用实心黏土砖的地区，不提倡大面积使用。

2 编制依据
2.1 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26-95
2.2 建设部《全国民用建筑工程设计技术措施—规划·建筑·2003》
2.3 《民用建筑热工设计规范》GB 50176-93
2.4 《夏热冬冷地区居住建筑节能设计标准》JGJ 134-2001
2.5 《既有采暖居住建筑节能改造技术规程》JGJ 129-2000
2.6 《公共建筑节能设计标准》GB 50189-2005
2.7 《建筑工程施工质量验收统一标准》GB 50300-2001
2.8 《建筑装饰装修工程质量验收标准》GB 50210-2001
2.9 《河南省居住建筑节能设计标准》DBJ41/062-2005
2.10 本图集的编制在满足居住建筑第二阶段节能50%及第三阶段节能65%的基础上；公共建筑与未采取节能措施前相比，全年采暖、通风、空气调节和照明的总能耗节能50%的基础上，贯彻国家建筑节能的标准、规范、规定及规划，并结合了近年来外墙内保温的新技术。各地区应根据当地所处气候区的实际情况，选择适合本地区规定的内保温材料做法，以达到最好的节能效果。

3 主要内容

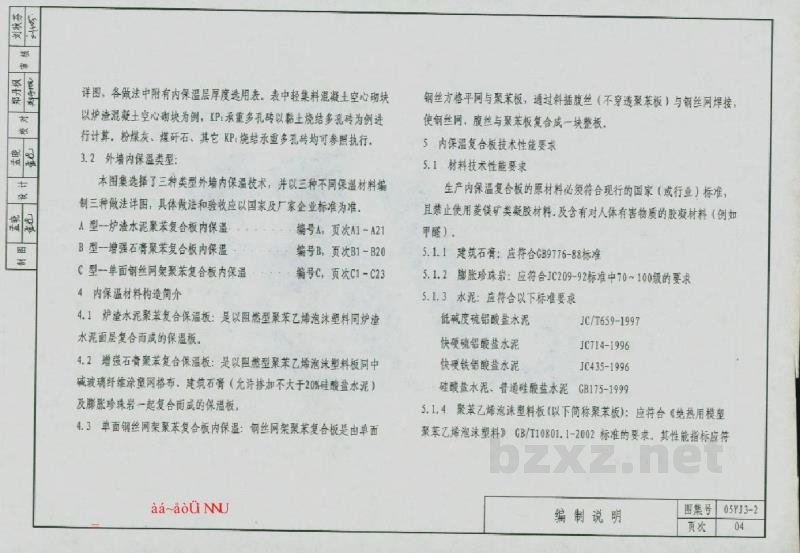

3.1 本图集选用了承重混凝土空心砌块、轻骨料（炉渣）混凝土空心砌块、钢筋混凝土墙、KP1承重多孔砖、加气混凝土砌块作为主体墙，以炉渣水泥聚苯复合板、增强石膏聚苯复合板、单面钢丝网架聚苯复合板、胶粉聚苯颗粒保温浆料等保温材料作为内保温层，组成外墙内保温三种做法。按A、B、C顺序分别编制，每种做法都给出了外墙内保温主要部位的节点详图，各做法中附有内保温层厚度选用表。表中轻骨料混凝土空心砌块以炉渣混凝土空心砌块为例，KP1承重多孔砖以粘土烧结多孔砖为例进行计算。粉煤灰、煤矸石、其它KP烧结承重多孔砖均可参照执行。
3.2 外墙内保温类型：本图集选择了三种类型外墙内保温技术，并以三种不同保温材料编制三种做法详图，具体做法和验收应以国家及厂家企业标准为准。
A型——炉渣水泥聚苯复合板内保温
B型——增强石膏聚苯复合板内保温
C型——单面钢丝网架聚苯复合板内保温

4 内保温材料构造简介
4.1 炉渣水泥聚苯复合保温板：是以阻燃型聚苯乙烯泡沫塑料同炉渣水泥面层复合而成的保温板。
4.2 增强石膏聚苯复合保温板：是以阻燃型聚苯乙烯泡沫塑料板同中碱玻璃纤维涂塑网格布、建筑石膏（允许掺加不大于20%硅酸盐水泥）及膨胀珍珠岩一起复合而成的保温板。
4.3 单面钢丝网架聚苯复合板内保温：钢丝网架聚苯复合板是由单面钢丝方格平网与聚苯板，通过斜插腹丝（不穿透聚苯板）与钢丝网焊接，使钢丝网、腹丝与聚苯板复合成一块整板。

5 内保温复合板技术性能要求
5.1 材料技术性能要求
生产内保温复合板的原材料必须符合现行的国家（或行业）标准，且禁止使用菱镁矿类凝胶材料，及含有对人体有害物质的胶材料（例如甲醛）。

5.1.1 建筑石膏：应符合 GB 9776-88 标准。
5.1.2 膨胀珍珠岩：应符合 JC 209-92 标准中70~100级的要求。
5.1.3 水泥：应符合以下标准要求：
低碱度硫铝酸盐水泥 JC/T 659-1997
快硬硫铝酸盐水泥 JC 714-1996
快硬铁铝酸盐水泥 JC 435-1996
硅酸盐水泥、普通硅酸盐水泥 GB 175-1999

5.1.4 聚苯乙烯泡沫塑料板（以下简称聚苯板）：应符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T 10801.1-2002 标准的要求，其性能指标应符合表5.1.4的规定。

表5.1.4 聚苯板（EPS）性能指标
项目 | 单位 | 指标
表观密度 | kg/m³ | 15-22
导热系数 | W/(m·K) | ≤0.041
抗拉强度（干燥状态） | MPa | 0.1
氧指数 | % | ≥30
尺寸稳定性 | % | ≤4
自然条件 | d | 4
陈化时间（蒸汽，70℃） | d | 70
吸水率（VV） | % | ≤5
水蒸气透湿系数 | ng/(Pa·m·s) | 3
蓄热系数 | W/(m²·K) | 1.5
注：局部快用时，应采用与之配套的材料和相应施工措施，确保面层不开裂。

5.1.5 挤塑聚苯板（XPS）的性能指标应符合表5.1.5的规定。

表5.1.5 挤塑聚苯板（XPS）性能指标
项目 | 单位 | 指标
表观密度 | kg/m³ | ≥25
导热系数 | W/(m·K) | ≤0.030
拉伸强度 | MPa | >0.15
抗压强度 | MPa | ≥0.15
承受总应力 | MPa | 0.08
承受长期静压力 | MPa | ≤0.05
弯曲负荷 | MPa | >35
软化温度 | ℃ | ≤75
陈化时间（自然条件） | d | 4
陈化时间（蒸汽，60℃） | d | 5
尺寸稳定性 | % | >30
氧指数 | % | 32
吸水率（浸水96h） | % | 2
蓄热系数 | W/(m²·K) | ≥0.32
燃烧性能 | - | 不低于B2级

5.1.6 玻纤网格布（以下简称网格布）：增强水泥类应采用耐碱玻纤涂塑网格布，增强石膏类应采用中碱玻纤涂塑网格布，其性能指标应符合表5.1.6规定。
