05YJ3-4 加气混凝土砌墙块墙

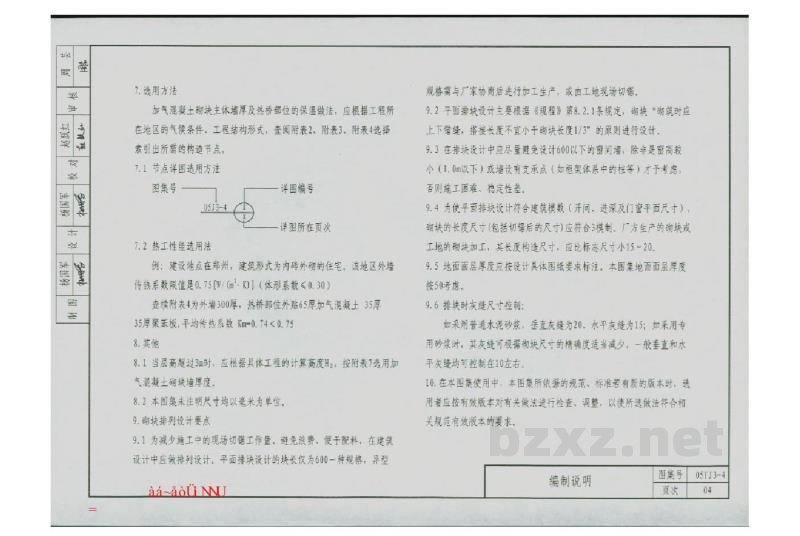

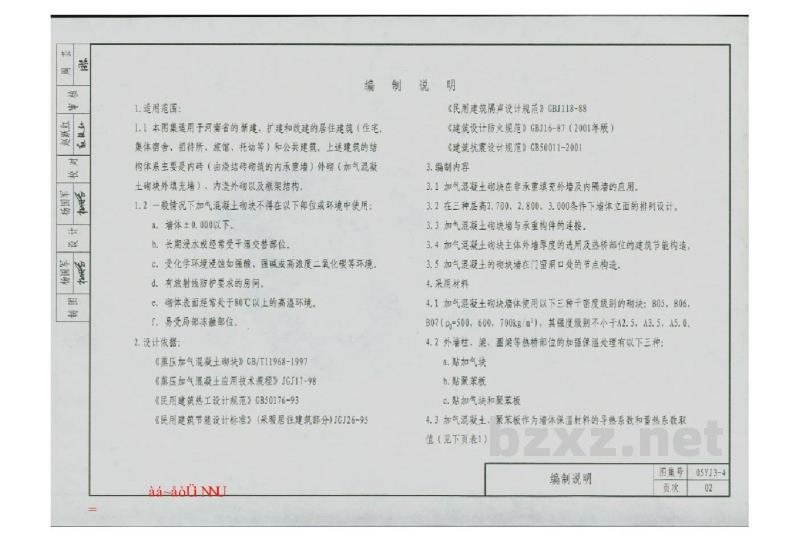

河南省工程建设标准设计 DBJT19-20-2005 05系列工程建设标准设计图集 05YJ3-4 加气混凝土砌块墙 主编：河南省工程建设标准设计管理办公室 出版：中国建筑工业出版社 目录 编制说明 加气混凝土砌块墙 编制单位： 唐山市规划建筑设计研究院 郑州大学综合设计研究院 1 编制说明 1.1 适用范围 本图集适用于河南省的新建、扩建和改建的居住建筑（住宅、集体宿舍、招待所、旅馆、托幼等）和公共建筑。上述建筑的结构体系主要是内砖（由烧结砖砌筑的内承重墙）外砌（加气混凝土砌块外填充墙）、内浇外砌以及框架结构。 一般情况下，加气混凝土砌块不得在以下部位或环境中使用： a. 墙体主±0.000以下。 b. 长期浸水或经常受干湿交替部位。 c. 受化学环境浸蚀，如强酸、强碱或高浓度二氧化碳等环境。 d. 有放射线防护要求的房间。 e. 墙体表面经常处于80℃以上的高温环境。 f. 易受局部冻融部位。 1.2 设计依据 《蒸压加气混凝土块》GB/T 11968-1997 《蒸压加气混凝土应用技术规程》JGJ 17-98 《民用建筑热工设计规范》GB 50176-93 《民用建筑节能设计标准》（采暖居住建筑部分）JGJ 26-95 《建筑设计防火规范》GBJ 16-87（2001年版） 《建筑抗震设计规范》GB 50011-2001 1.3 编制内容 3.1 加气混凝土砌块在非承重填充外墙及内隔墙的应用。 3.2 在三种层高2.700m、2.800m、3.000m条件下墙体立面的排列设计。 3.3 加气混凝土砌块墙与承重构件的连接。 3.4 加气混凝土砌块主体外墙厚度的选用及热桥部位的建筑节能构造。 3.5 加气混凝土砌块墙在门窗洞口处的节点构造。 1.4 采用材料 4.1 加气混凝土砌块墙体使用以下三种干密度级别的砌块：B05、B06、B07（ρ=500、600、700 kg/m³），其强度级别不小于A2.5、A3.5、A5.0。 4.2 外墙柱、梁、圈梁等热桥部位的加强保温处理有以下三种： a. 贴加气块 b. 贴聚苯板 c. 贴加气块和聚苯板 4.3 加气混凝土、聚苯板作为墙体保温材料的导热系数和蓄热系数取值见表1。 表1 保温材料热工性能参数 | 材料名称 | 干密度 ρ (kg/m³) | 导热系数 λe [W/(m·K)] (标准值) | 修正系数 | 导热系数 λe [W/(m·K)] (设计值) | 蓄热系数 S [W/(m²·K)] | 蓄热系数 S [W/(m²·K)] (修正后) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 加气混凝土 | 500 | 0.19 | 1.25 | 0.24 | 2.81 | 3.51 | | 加气混凝土 | 600 | 0.20 | 1.25 | 0.25 | 3.00 | 3.75 | | 加气混凝土 | 700 | 0.22 | 1.25 | 0.28 | 3.59 | 4.49 | | 聚苯板 | 20 | 0.042 | 1.20 | 0.05 | 0.36 | 0.43 | 注：原文数据可能存在OCR识别误差，此处根据常见工程数据及上下文逻辑整理，具体以原图集表格为准。 1.5 设计计算 设计计算的主要内容包括以下部分： 5.1 外墙平均传热系数的计算 选用层高2.8m，开间3.3m，南北向各一个单元外墙（南窗1800×1500，北窗1500×1500）计算其加权平均值。这样更接近实际，计算结果详见附表4。 选用公式： Km = (Fp·Rp + Fa·Ra + Fb·Rb) / (Fp + Fa + Fb) 其中： Km — 外墙平均传热系数 [W/(m²·K)] Fp — 墙体部分面积 Fa — 构造柱部分的面积 Fb — 圈梁部分的面积 5.2 夏季东西外墙内表面最高温度的计算（郑州地区） θi.max = θe.max + ... (原文公式模糊，参考标准公式) 其中： θi.max — 内表面最高温度 (℃) θe.max — 夏季室外计算温度最高值（郑州 38.8℃） 当选用 ρ=600kg/m³ 加气混凝土砌块时，求得外墙厚为200mm时的相关指标。 5.3 加气混凝土砌块墙空腔隔声计算 单层墙的隔声量 R = 20lg(mf) - 47 dB (经验公式近似) 其中： m — 材料面密度 f — 频率 100、150、200厚加气混凝土+空气层隔声量，见附表5。 1.6 运输、堆放、施工注意事项 6.1 运输堆放 在装卸和小搬运过程中应轻拿轻放，选择平整场地码放，尽可能靠近施工现场，减少制品搬运次数。 6.2 施工应注意以下几点： 6.2.1 砌块砌筑时，灰缝应饱满，并应采用专用砂浆砌筑。 6.2.2 用普通砂浆砌筑时（优先选用混合砂浆），砌块面应浇水湿润。 6.2.3 砌筑砂浆强度等级不宜小于M2.5。 6.2.4 金属预埋件及埋入墙体的金属管件，均应作涂防锈漆两道处理。 1.7 选用方法 加气混凝土砌块主体墙厚及热桥部位的保温做法，应根据工程所在地区的气候条件、工程结构形式，查阅附表2、附表3、附表4选择，索引出所需的构造节点。 7.1 节点详图选用方法 （详见目录及后续页码） 7.2 热工性能选用法 示例：建设地点在郑州，建筑形式为内砖外砌的住宅。该地区外墙传热系数限值是0.75 [W/(m²·K)]（体形系数<0.30）。查附表4为外墙300厚，热桥部位外贴65厚加气混凝土或35厚聚苯板，平均传热系数 Km=0.74 < 0.75，满足要求。 8. 其他 8.1 当层高超过3m时，应根据具体工程的计算高度 H₀，按附表7选用加气混凝土砌块墙厚度。 8.2 本图集未注明尺寸均以毫米为单位。 9. 砌块排列设计要点 9.1 为减少施工中的现场切锯工作量，避免浪费，便于配料，在建筑设计中应做排列设计。平面排块设计的块长仅为600mm一种规格，异型规格需与厂家协商后进行加工生产，或由工地现场切锯。 9.2 平面排块设计主要根据《规程》第8.2.1条规定，砌块砌筑时应上下错缝，搭接长度不宜小于砌块长度1/3的原则进行设计。 9.3 在排块设计中应尽量避免设计600mm以下的窗间墙，除非是窗高较小（1m以下）或墙设有支承点（如框架体系中的柱等）才可考虑，否则施工困难，稳定性差。 9.4 为使平面排块设计符合建筑模数（开间、进深及门窗平面尺寸），砌块的长度尺寸（包括切锯后的尺寸）应符合3M模数。工厂生产的砌块或工地的砌块加工，其长度构造尺寸，应比标志尺寸小15~20mm。 9.5 地面面层厚度应按设计具体图纸要求标注，本图集地面面层厚度按50mm考虑。 9.6 排块时灰缝尺寸控制：如采用普通水泥砂浆，垂直灰缝为20mm，水平灰缝为15mm；如采用专用砂浆时，其灰缝可根据砌块尺寸的精确度适当减少，一般垂直和水平灰缝均可控制在10mm左右。 10. 在本图集使用中，本图集所依据的规范、标准若有新的版本时，选用者应按有效版本对有关做法进行检查、调整，以使所选做法符合相关规范有效版本的要求。 11. 砌块的尺寸偏差和外观应符合下表： 表 制作尺寸允许偏差 (mm) | 指标 | 优等品 (A) | 一等品 (B) | 合格品 (C) | | :--- | :--- | :--- | :--- | | 长度 L | ±3 | ±4 | ±5 | | 宽度 B | ±3 | ±3 | ±4 | | 高度 H | ±2 | ±2 | ±4 | | 缺角 (个) | 不多于1 | 不多于2 | 不多于3 | | 最大、最小尺寸不得同时大于 | - | - | - | | 平面弯曲 | ≤2 | ≤3 | ≤4 | | 任一面上的裂纹长度不得大于裂纹方向尺寸的 | 1/3 | 1/3 | 1/2 | | 蜂窝、粘模和损坏深度不得大于 | 10 | 15 | 20 | | 表面疏松、层裂、表面油流 | 不允许 | 不允许 | 不允许 | 12. 砌块按干体积密度划分等级应体积密度级别 表 体积密度级别 | 等级 | 优等品 (A) | 一等品 (B) | 合格品 (C) | | :--- | :--- | :--- | :--- | | B03 | 300 | 330 | 350 | | B04 | 400 | 430 | 450 | | B05 | 500 | 530 | 550 | | B06 | 600 | 630 | 650 | | B07 | 700 | 730 | 750 | | B08 | 800 | 830 | 850 | 13. 强度级别应符合下表： 表 强度级别 | 强度级别 | A1.0 | A2.5 | A3.5 | A5.0 | A7.5 | A10.0 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 立方体抗压强度平均值不小于 (MPa) | 1.0 | 2.5 | 3.5 | 5.0 | 7.5 | 10.0 | | 立方体抗压强度单组最小值不小于 (MPa) | 0.8 | 2.0 | 2.8 | 4.0 | 6.0 | 8.0 | 注：采用100mm×100mm立方体试件测定抗压强度，含水率宜为2.5%~45%。 14. 砌块按强度级别划分等级应符合下表： 表 强度级别对应关系 | 体积密度级别 | 优等品 (A) | 一等品 (B) | 合格品 (C) | | :--- | :--- | :--- | :--- | | B03 | A2.5 | A2.5 | A2.5 | | B04 | A3.5 | A3.5 | A3.5 | | B05 | A3.5 | A2.5 | A2.5 | | B06 | A5.0 | A3.5 | A3.5 | | B07 | A7.5 | A5.0 | A3.5 | | B08 | A10.0 | A7.5 | A5.0 | 15. 加气混凝土砌块及墙体的性能和特点 15.1 蒸压加气混凝土砌块是一种轻质、多孔、可钉、锯、刨并且具有一定强度的新型建筑材料，其制品可用于内外墙、屋面板，和屋面保温等方面。也可用作五层以下承重砌块墙。加气混凝土砌块的保温和防火性能良好。 目录索引（参考） 1 编制说明 2 砌块平面排列示例（一）～（二） 3 砌块立、面排列示例（一）（四） 4 内砖外砌、内浇外砌多层住宅平面示例及索引 5 内砖外砌外墙构造详图 6 内浇外砌外墙构造详图 7 框架结构外墙节点构造详图 8 内隔墙门窗口构造详图 9 框架填充墙及内隔墙构造详图 10 女儿墙及雨篷详图 11 女儿墙雨水口详图 12 挑梁排水及变形缝详图 13 变形缝详图 14 墙身防潮做法 15 楼地面防水膜 16 门窗固定方法（一） 17 成品门框及窗框构造 18 配电箱（消火栓箱）盖板固定法 19 窗与墙间缝隙及窗台详图 20 砌块墙立、剖面排列图及窗套详图 21 暖气挂钩、电气管线及插座盒安装图 22 河南省主要城市采暖期有关参数及建筑物耗热量、采暖耗煤量指标 23 河南省主要城市不同建筑围护结构传热系数限值 24 加气混凝土块外墙热工性能 25 隔声、防火性能，热物理计算参数 26 加气混凝土砌块墙体厚度
