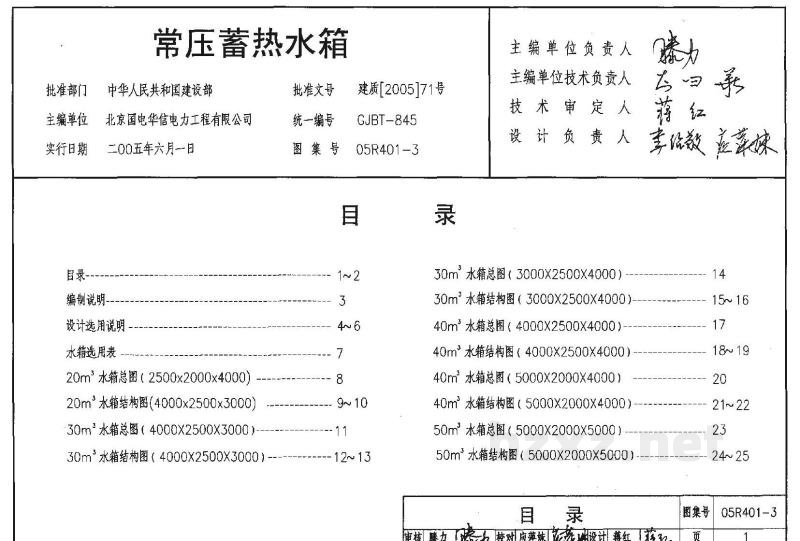

05R401-3 常压蓄热水箱

常压蓄热水箱

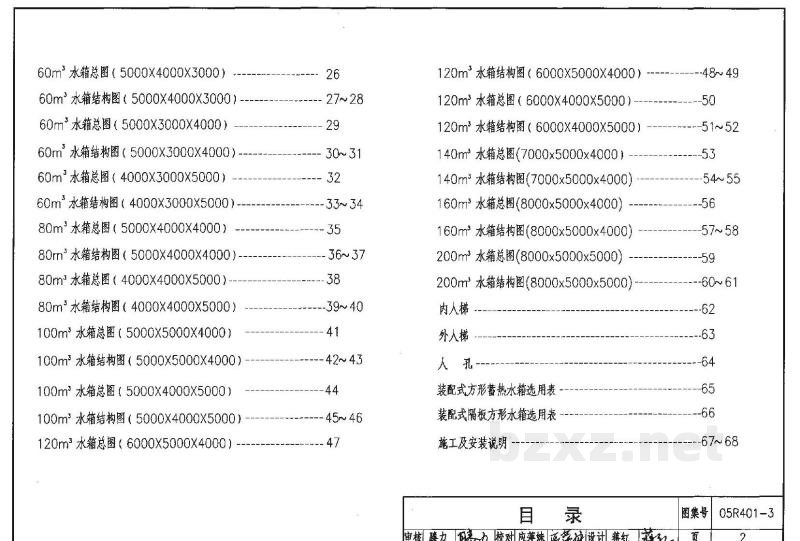

目 录

60m³ 水箱总图 (5000X4000X3000) -----------------26

120m³ 水储结构图(6000x5000X4000)------------------48~49

60m³水箱结构图（5000X4000X3000）..................27~28

120m³ 水箱总图(6000X4000x5000)------------------50

60m³ 水储总图（5000X3000X4000）-----------------29

120m³水箱结构图(6000X4000x5000)....................51~52

60m³ 水储结构图（5000X3000X4000）.................30~31

140m³水箱总图(7000x5000×4000)-----------------53

60m³ 水储结构图（4000X3000X5000）.................32

140 m³水箱结构图(7000x5000×4000)..................54~55

60m³ 水储总图（4000X3000X5000）.................33~34

160m³水箱总图(8000×5000x4000)-----------------56

80m³ 水储总图（5000X4000X4000）.....................35

160 m³水箱结构图(8000×5000x4000)..................57~58

80m³ 水储结构图（5000X4000X4000）.................36~37

200m³水箱总图(8000×5000x5000)-----------------59

80m³ 水储结构图（4000X4000X5000）.................38

200m³水箱结构图(8000×5000x5000)..................60~61

80m³ 水储结构图（4000X4000X5000）.................39~40

内人梯 ..............................................................62

100m³水箱总图(5000x5000×4000)-----------------41

外人梯...............................................................63

100m³ 水储结构图（5000X5000X4000）.................42~43

人孔 ..............................................................64

100m³水箱总图(5000x4000×5000)-----------------44

装配或方形蓄热水箱选用表.....................................65

100m³水储结构图（5000X4000X5000）.................45~46

装配式隔板方形水箱选用表....................................66

120m³ 水箱总图(6000x5000×4000)-----------------47

施工及安装说明 ...................................................67~68
