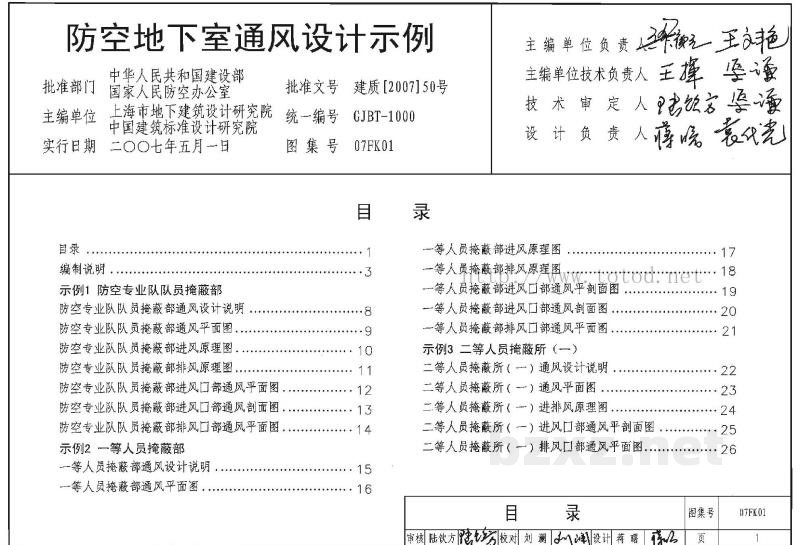

07FK01 防空地下室通风设计示例图集（GJBT-1000）

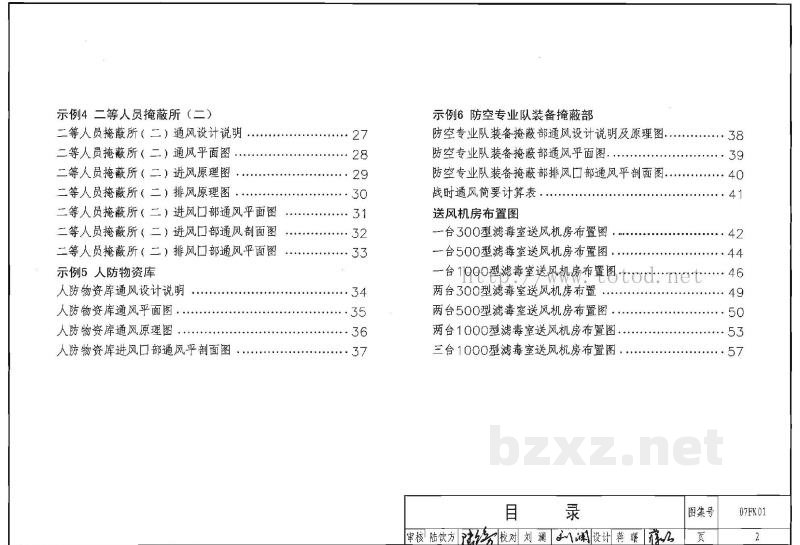

目 录

示例4 二等人员掩蔽所（二）

示例5 人防物资库

示例6 防空专业队装备掩蔽部

送风机房布置图

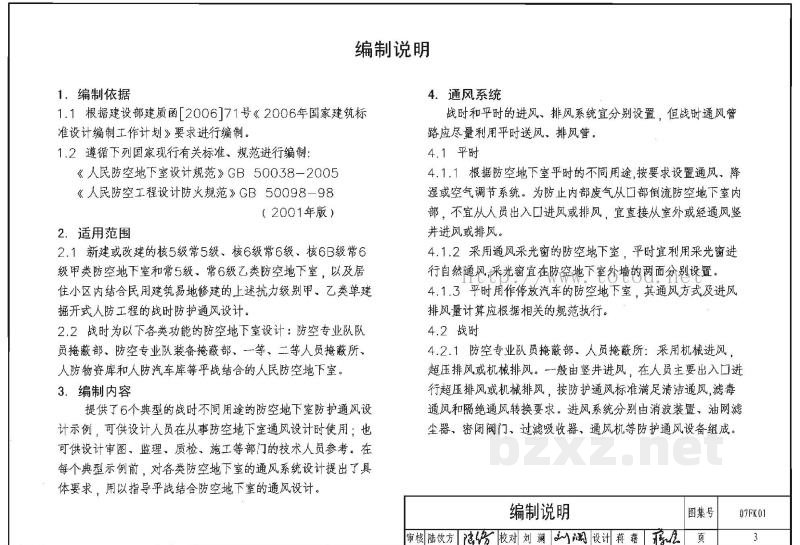

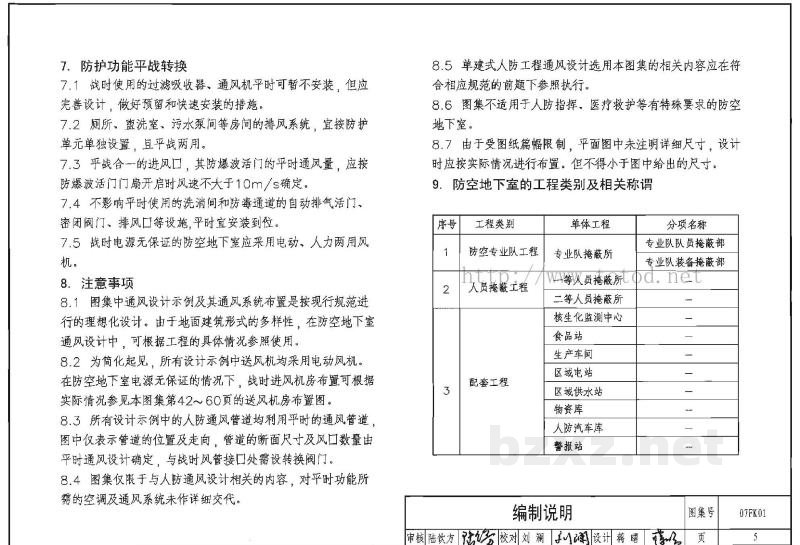

编制说明

1. 编制依据

1.1 根据建设部质函[2006]71号<2006年国家标准设计编辑工作计划>要求进行编制。

1.2 遵循下列国家现行有关标准、规范进行编制：

• <人民防空地下室设计规范> GB 50038—2005
• <人民防空工程设计防火规范> GB 50098—98
• (2001年版)

2. 适用范围

2.1 新建或改建的核5级至5级、核6级至6级、核6B级至6级甲类防空地下室和常5级、常6级乙类防空地下室，以及居住小区内结合民用建筑易地修建的上述抗力级别甲、乙类单建开式人防工程的战时防护通风设计。

2.2 战时为以下各类功能的防空地下室设计：防专业队队员掩蔽部、防专业分队装备掩蔽部、一等、二等人员掩蔽所，人防物资库和汽车停车库等平战结合的人民防空地下室。

3. 编制内容

提供了6个典型的战时不同用途的防空地下室防护通风设计示例，可供设计人员在从事防空地下室通风设计时使用；也可供设计、审图、监理、施工等部门的技术人员参考。在每个典型式例前，对各类防空地下室的通风系统设计提出了具体要求，用以指导平战结合防空地下室的通风设计。

4. 通风系统

战时和平时的进风、排风系统应分别设置，但战时通风管路应尽量利用平时送、排风管。

4.1 平时

4.1.1 根据防空地下室平时的不同用途，按要求设置通风、降温或空气调节系统。为防止内部废气从入口处倒流防地下室内部，不宜从人员出入口进风或排风，宜直接从室外或经通风井并送风或排风。

4.1.2 采用透光采光的防空地下室，平时宜利用采光窗进行自然通风；采光窗应在防空地下室外墙面分别设置。

4.1.3 平时用作停放汽车的防空地下室，其通风方式及进、排风量计算应根据相关的规范执行。

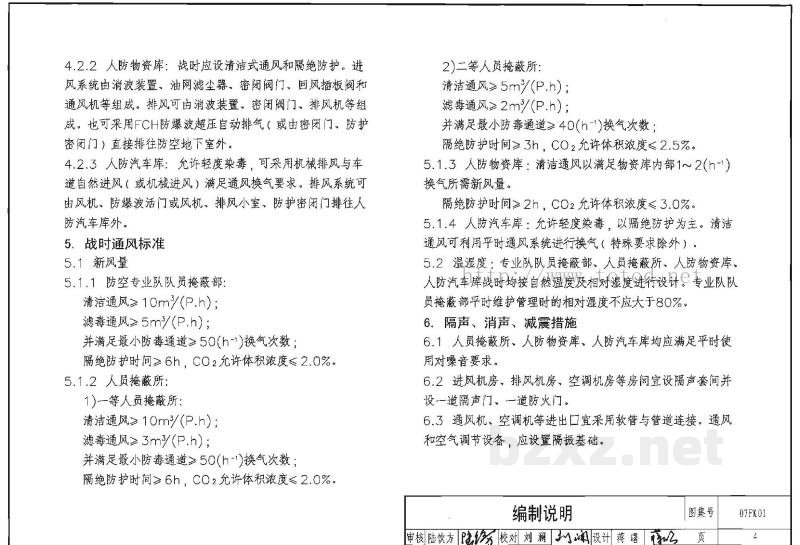

4.2 战时

4.2.1 防专业队队员掩蔽部、人员掩蔽所：采用机械进风，超压排风或机械排风，一般由室外进风，在人员主要出入口进行超压排风或机械排风。按防护通风标准满足清洁通风、滤毒通风和隔绝通风转换要求。进风系统分别由消波装置、油网除尘器、密闭阀门、过滤吸收器、送风机等防护通风设备组成。
