05YJ3-7 挤塑泡沫板外墙保温构造

河南省工程建设标准设计

DBJT19-20-2005

05系列工程建设标准设计图集

河南省工程建设标准设计管理办公室 主编

中国建筑工业出版社

挤塑泡沫板外墙保温构造
（欧文斯科宁系统专用图）

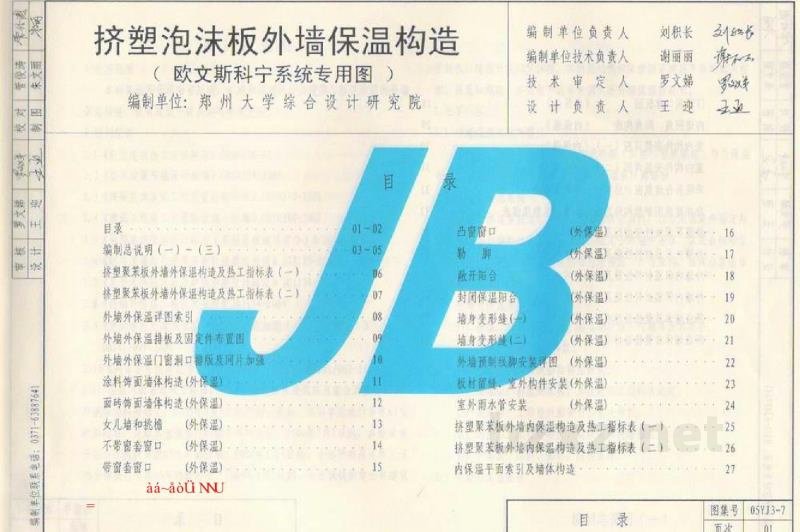

目 录

图号：05YJ3-7
页次：01

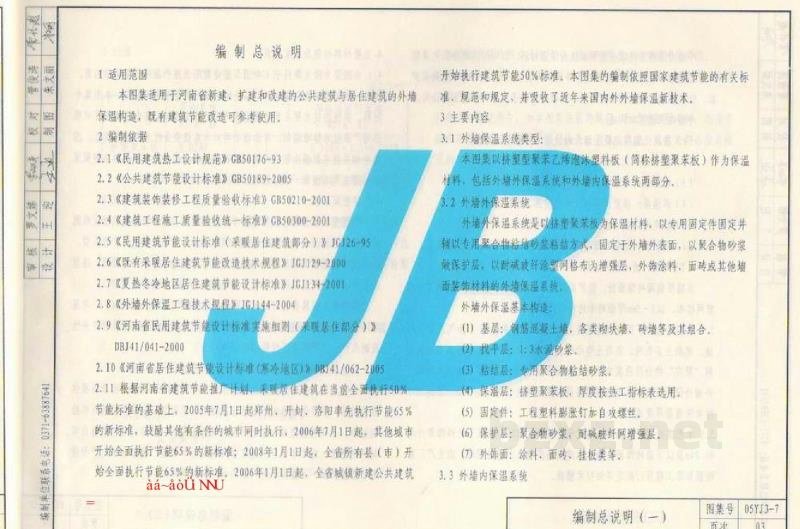

编制总说明

1 适用范围

本图集适用于河南省新建、扩建和改建的公共建筑与居住建筑的外墙保温构造，既有建筑节能改造可参考使用。

2 编制依据

1. 《民用建筑热工设计规范》GB50176-93
2. 《公共建筑节能设计标准》GB50189-2005
3. 《建筑装饰装修工程质量验收规范》GB50210-2001
4. 《建筑工程施工质量验收统一标准》GB50300-2001
5. 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
6. 《河南省采暖居住建筑节能改造技术规程》JJGJ129-2004
7. 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
8. 《外墙外保温工程技术规程》JG144-2004
9. 《河南省民用建筑设计标准节能加固（采暖居住部分）》DB41/T941-2000
10. 《河南省居住建筑节能设计标准（寒冷地区）》DB41/682-2005
11. 根据河南省建筑节能减排计划，采暖区居住建筑在全省全面执行65%节能指标的基础上，2005年7月1日起郑州、开封、洛阳率先执行节能65%的新标准。鼓励其他有条件的城市同时执行；2006年7月1日起，其他城市开始全面执行节能65%的新标准；2008年1月1日起，全省所有省（市）开始全面执行节能65%的新标准。2006年1月1日起，全省城镇新建公共建筑

3 主要内容

3.1 外墙保温系统类型：

本图集以挤塑型聚苯乙烯泡沫塑料板（简称徐塑聚苯板）作为保温材料，包括外墙面保温系统和外墙内保温系统两部分。

3.2 外墙外保温系统

外墙外保温系统是以徐塑聚苯板为保温材料，以专用聚合物固定件并辅以专用聚合物粘结砂浆作为固定，固定于外墙外表面，以聚合物砂浆做保护层，以耐碱玻纤网格布为增强层，饰面涂料、面砖或其他墙面装饰材料的保温构造系列。

外墙外保温基本构造：

1. 基层：钢筋混凝土墙、各类砌体块、砖墙及其组合。
2. 找平层：3~5水泥砂浆。
3. 粘结层：专用聚合物粘结砂浆。
4. 保温层：徐塑聚苯板，厚度按施工图标准选用。
5. 固定件：工程塑料膨胀钉加自攻螺丝。
6. 保护层：聚合物砂浆、耐碱玻纤网格增强。
7. 饰面层：涂料、面砖、挂板类等。

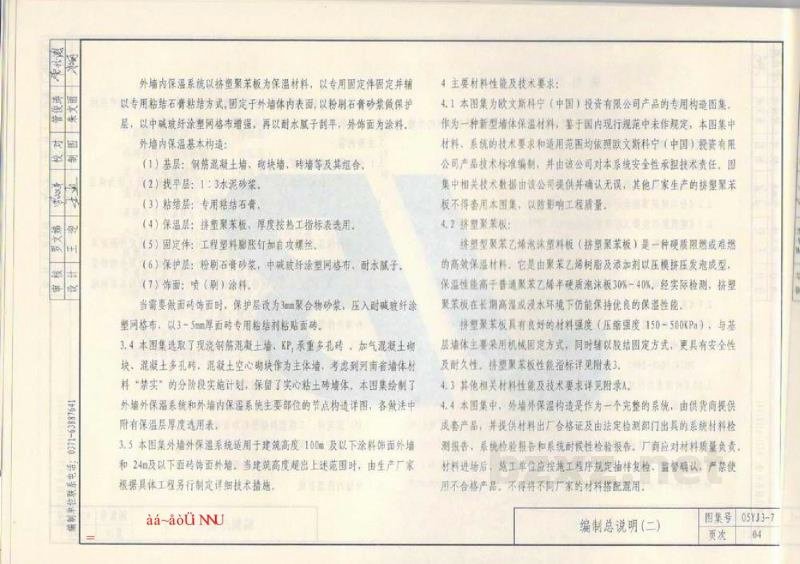

3.3 外墙内保温系统
