06J015 楼地面保温隔热建筑构造（四）（挤塑聚苯板保温隔热）

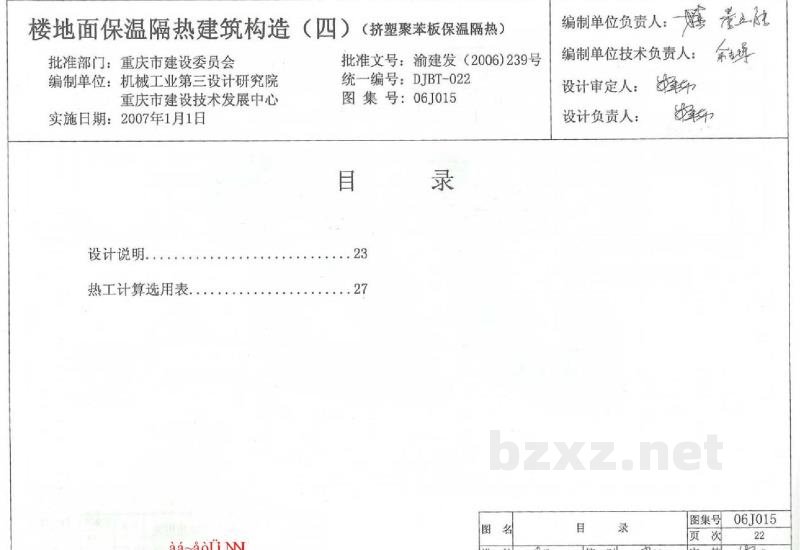

目  录

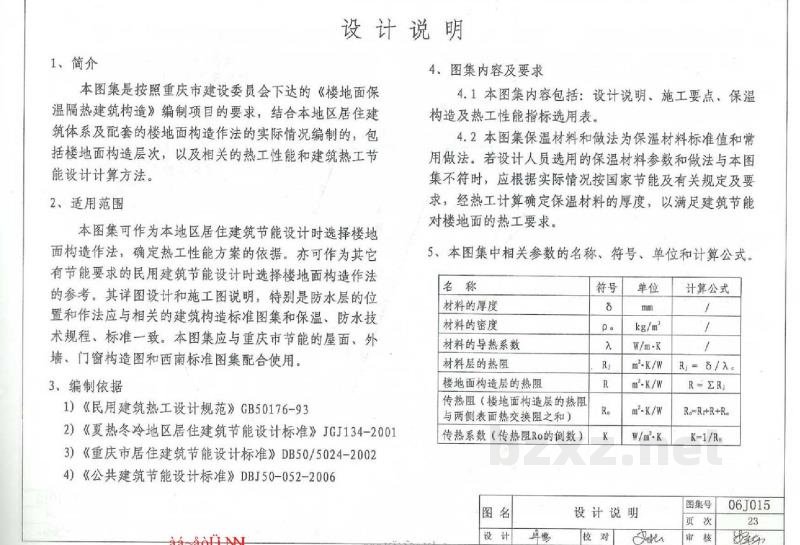

设计说明

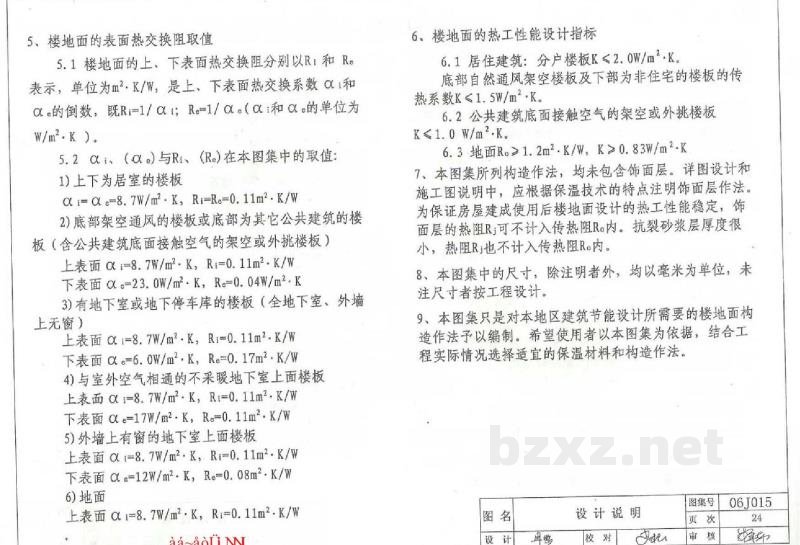

5、楼地面的表面热交换阻值取

5.1 楼地面的上、下表面换热系数分别以 R_i 和 R_e 表示，单位为 m²·K/W。是上、下表面换热系数 α_i 和 α_e 的倒数：R_i=1/α_i；R_e=1/α_e (α_i 和 α_e 的单位为 W/m²·K)。

5.2 α_i、(α_e)与 R_i、(R_e)在本图集集中的取值：

1) 上下为居室的楼板

α_i=α_e=8.7 W/m²·K, R_i=R_e=0.11 m²·K/W

2) 底部架空通风的楼板或底部为其它公共建筑的楼板（含公共建筑底面接触空气的架空或外挑模板）

上表面 α_i=8.7 W/m²·K, R_i=0.11 m²·K/W

下表面 α_e=23.0 W/m²·K, R_e=0.04 W/m²·K

3) 有地下室或地下停车库的楼板（全地下室、外墙无窗）

上表面 α_i=8.7 W/m²·K, R_i=0.11 m²·K/W

下表面 α_e=6.0 W/m²·K, R_e=0.17 m²·K/W

4) 与室外空气相通的不采暖地下室上面楼板

上表面 α_i=8.7 W/m²·K, R_i=0.11 m²·K/W

下表面 α_e=17 W/m²·K, R_e=0.11 m²·K/W

5) 外墙上有窗的地下室上面楼板

上表面 α_i=8.7 W/m²·K, R_i=0.11 m²·K/W

下表面 α_e=12 W/m²·K, R_e=0.08 m²·K/W

6) 地面

上表面 α_i=8.7 W/m²·K, R_i=0.11 m²·K/W

6、楼地面的热工性能设计指标

6.1 居住建筑：分户楼板 K ≤ 2.0 W/m²·k。

底部自然通风架空模板及下部为住宅宅的楼板的传热系数 K ≤ 1.5 W/m²·k。

6.2 公共建筑底面接触空气的架空或外挑楼板 K ≥ 1.0 W/m²·K。

6.3 地面 R_e ≥ 1.2 m²·K/W, K ≤ 0.83 W/m²·k

7、本图集所列构造作法，均未包含隔声。详图设计和施工图说明中，应根据保温技术的特点注明隔声层作法。

为保证房屋建成后使用后期设计的热工性能稳定，饰面层的传热 R_i 可不计入传热阻 R_e 内。抗裂砂浆层厚度很小，R_i、R_t 值也不计入传热阻 R_t 内。

8、本图集中的尺寸，除注明外者，均以毫米为单位，未注尺寸者按工程设计。

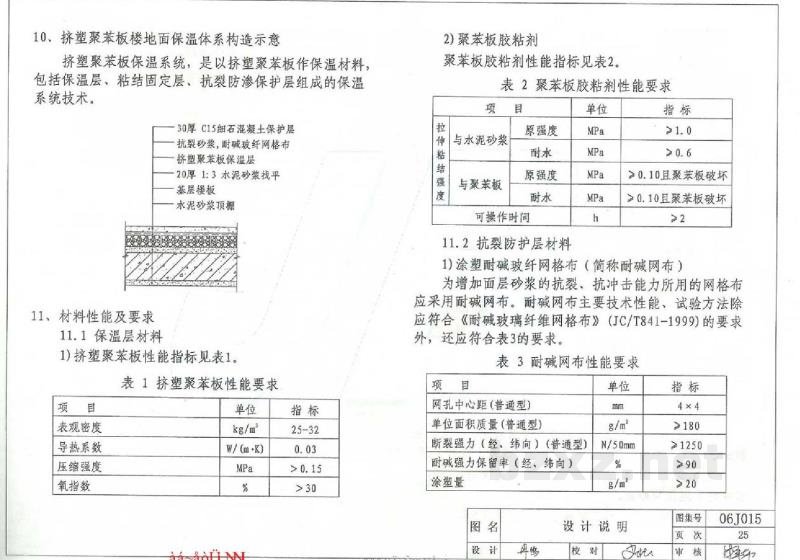

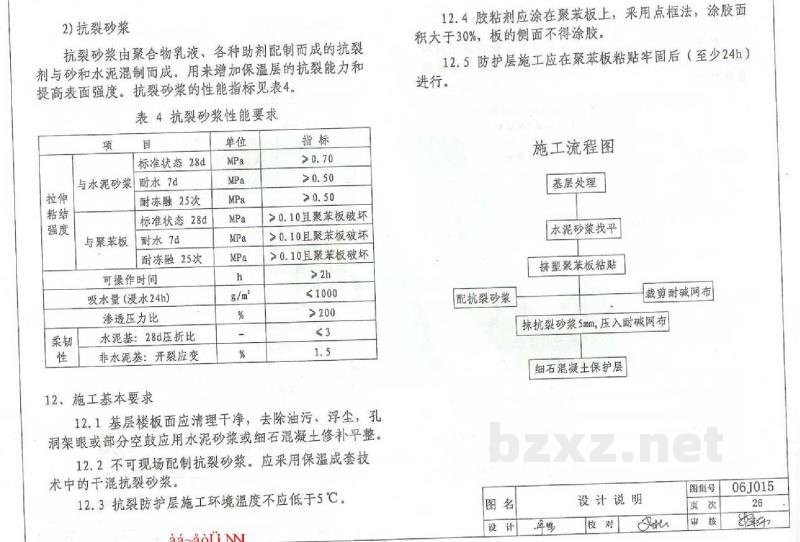

9、本图集只是对本地区建筑节能设计所需要的楼地面构造作法以编制。希望使用者可以本图集为依据，结合工程实际情况选择适宜的保温材料和构造作法。
