08J332 砌体地沟

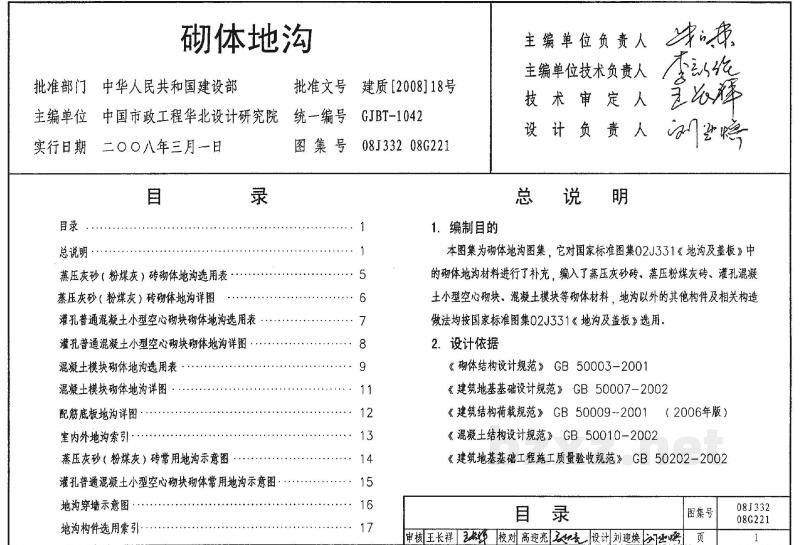

砌体地沟

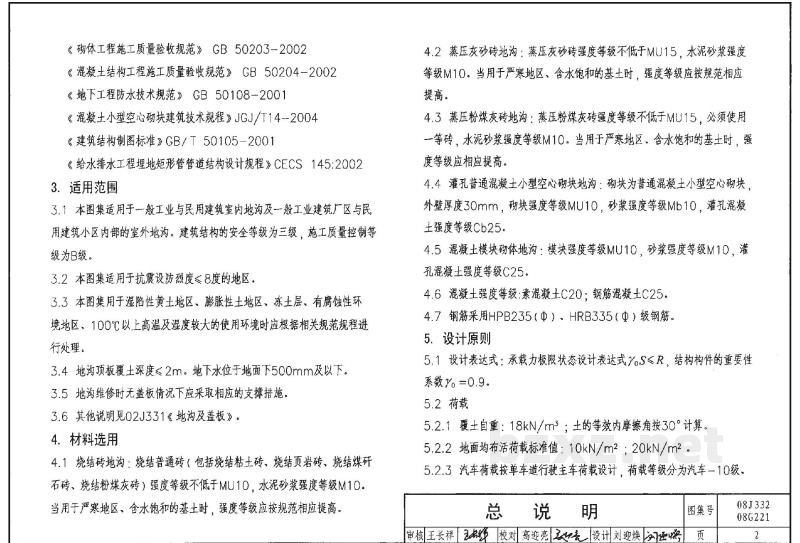

《砌体工程施工质量验收规范》 GB 50203—2002

《混凝土结构工程施工质量验收规范》 GB 50204-2002

《地下工程防水技术规范》 GB 50108-2001

《混凝土小型空心砌块建筑技术规程》JGJ/T14—2004

《建筑结构制图标准》GB/T 50105—2001

《给水排水工程埋地钢管管道结构设计规范》CECS 145:2002

3. 适用范围

3.1 本图集适用于一般工业与民用建筑室内地面及一般工业建筑厂区与民用建筑小区内的室外场地。建筑结构的安全等级为三级，施工质量控制等级为B级。

3.2 本图集适用于抗震设防烈度≤8度的地区。

3.3 本图集用于湿陷性黄土地区、膨胀土土层、冻土层、有腐蚀性环境地区。100℃以上高温及湿度较大的使用环境时应遵循相关规范规程进行处理。

3.4 地沟顶板覆土深度≤2m，地下水位于地面下500mm及以下。

3.5 地沟维护时无盖板情况下应采取相应的支撑措施。

3.6 其他说明见02J331《地沟及盖板》。

4. 材料选用

4.1 烧结砖地面：烧结普通砖（包括烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖）强度等级不低于MU10，水泥石砂浆强度等级M10。当用于严寒地区、含水饱和的基土时，强度等级应按规范相应提高。

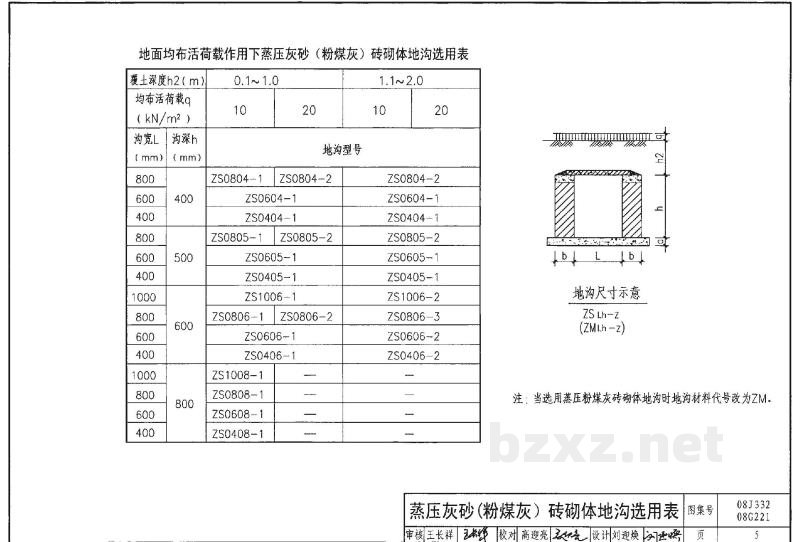

4.2 蒸压灰砂砖地面：蒸压灰砂砖强度等级不低于MU15，水泥砂浆强度等级M10。当用于严寒地区、含水饱和的基土时，强度等级应按规范相应提高。

4.3 蒸压粉煤灰砖地面：蒸压粉煤灰砖强度等级不低于MU15，必须使用一等砖，水泥石砂浆强度等级M10。当用于严寒地区、含水饱和的基土时，强度等级应相应提高。

4.4 灌注普通混凝土小型空心砌块地沟：砌块为普通混凝土小型空心砌块，外壁厚度30mm，砌块强度等级MU10，砂浆强度等级M10，灌注混凝土强度等级C25。

4.5 混凝土模块砌体地面：模块强度等级MU10，砂浆强度等级M10，灌注混凝土强度等级C25。

4.6 混凝土强度等级:素混凝土C20；钢筋混凝土C25。

4.7 钢筋采用HPB235(φ)、HRB335(Φ)级钢筋。

5. 设计原则

5.1 设计表达式：承载力极限状态设计表达式γ_SS≤R，结构构件的重要性系数γ_O=0.9。

5.2 荷载

5.2.1 覆土自重：18kN/m³；土的等效内摩擦角30°计算。

5.2.2 地面均布活荷载标准值：10kN/m²；20kN/m²。

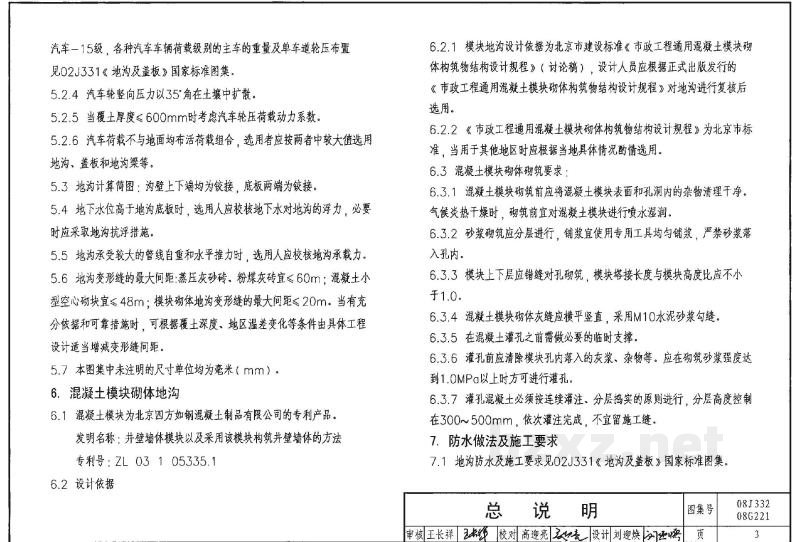

5.2.3 汽车荷载按单车道行驶车荷载设计，荷载等级分为汽车-10级。

汽车-15级，各种汽车车辆荷载级别的主车的重量和单车道桥布置见QJ231(《地基及盖板》国家标准图集)。

5.2.4 汽车轮重压力以35kN在土壤中扩散。

5.2.5 当覆土厚度<600mm时考虑汽车轮胎压强荷载动力系数。

5.2.6 汽车荷载不与地面活荷载相结合，选用时应按两者中较大值选用地沟、盖板的地面要求等。

5.3 地沟计算简图：

为壁下土均为砂岩，底板两端为铰接。

5.4 地下水位高于地基底时，选用人应校核地下水对地沟的浮力，必要时应采取对抗浮措施。

5.5 地沟承受较大的管线自重和水平推力时，选用人应校核抗承能力。

5.6 地沟变形缝的最大间距:燕压沙砂岩、粉质灰岩宜≤60m；混凝土小型空心砌块宜≤48m；模块体模沟变形缝的最大间距<20m。当有充分依据和可靠措施时，可根据覆土深度、地区温差变化等条件由具体工程设计适当增减变形缝间距。

5.7 本图集集中未注明的尺寸单位均为毫米（mm）。

6. 混凝土模块体地沟

6.1 混凝土模块为北京四方加固混凝土制品有限公司的专利产品。

发明名称：井壁整体模块以及采用该模块构筑井壁体的方法专利号：ZL 03 1 05335.1

6.2 设计依据

6.2.1 模块地沟设计依据为北京市建设标准《市政工程通用混凝土模块砌体构筑物结构与设计规程》(讨论稿)，设计人员应根据正式出版发行的《市政工程通用混凝土模块砌体构筑物结构设计规程》对地进行复核后选用。

6.2.2 《市政工程适用混凝土模块砌体构筑物结构与设计规程》为北京市标准，当用于其他地区时应根据当地具体情况进行调整。

6.3 混凝土模块地沟砌筑要求：

6.3.1 混凝土模块砌体前应应将混凝土模块表面和孔内周的杂物清理干净。气候炎热干燥时，砌筑前宜对混凝土模块进行喷水湿润。

6.3.2 砂浆要分层进行，缝厚应使用专用工具均匀勾缝，严禁砂浆落入孔内。

6.3.3 模块上下层应错缝对孔砌筑，模块搭接长度与模块高度比应不小于1/10。

6.3.4 混凝土模块砌体灰缝应横平竖直，采用M10水泥砂浆勾缝。

6.3.5 在混凝土灌注之前需做必要的临时支撑。

6.3.6 灌孔前必须清除模块孔内进的泥浆、杂物等。应在砌体砂浆强度达到1.0MPa以上时方可进行灌孔。

6.3.7 灌孔混凝土必须按连续灌注，分层浇筑的原则进行，分层高度控制在300~500mm，依次浇注完成，不宜留施工缝。

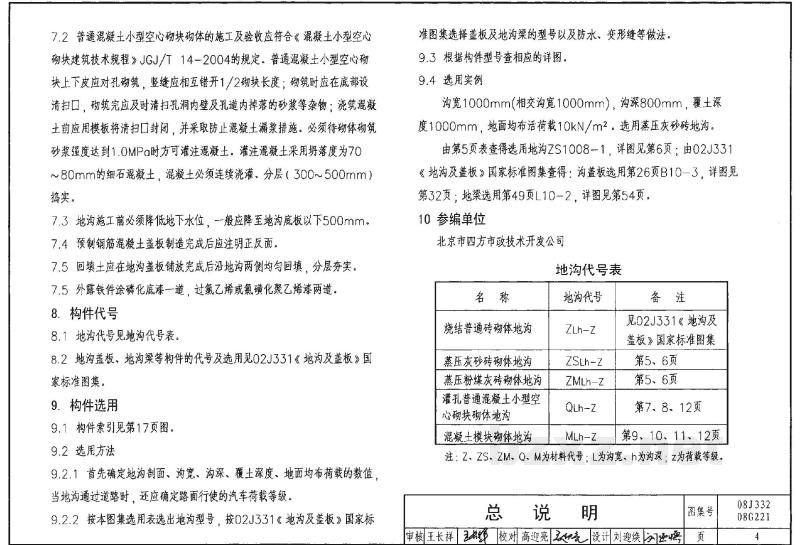

7. 防水做法及施工要求

7.1 地沟防水及施工要求见QJ231(《地基及盖板》国家标准图集)。
