07FK02 防空地下室通风设备安装

批准部门：中华人民共和国建设部
      国家人民防空办公室

主编单位负责人：

批准文号：建质[2007]50号

主编单位技术负责人：

主编单位：上海市地下建筑设计研究院
      中国建筑标准设计研究院

技术审定人：

统一编号：GJBT-1001

设计负责人：

目录

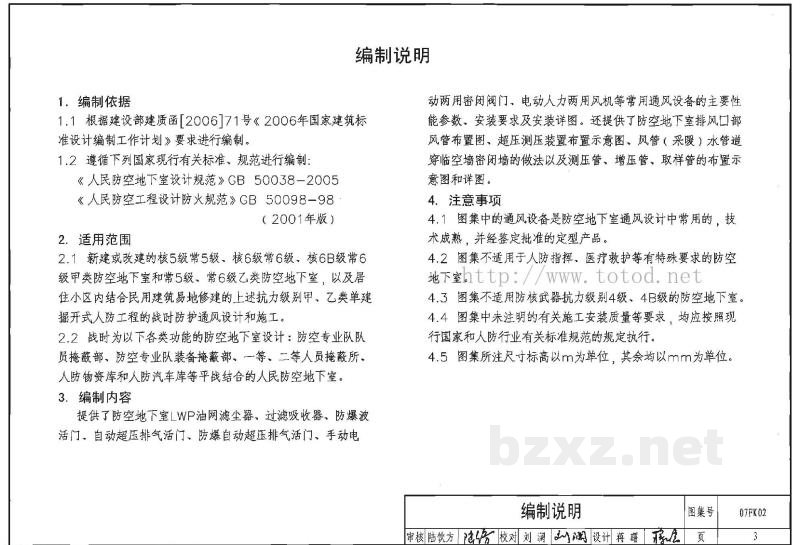

• 编制说明.................................................. 3
• LWP型油网除尘器

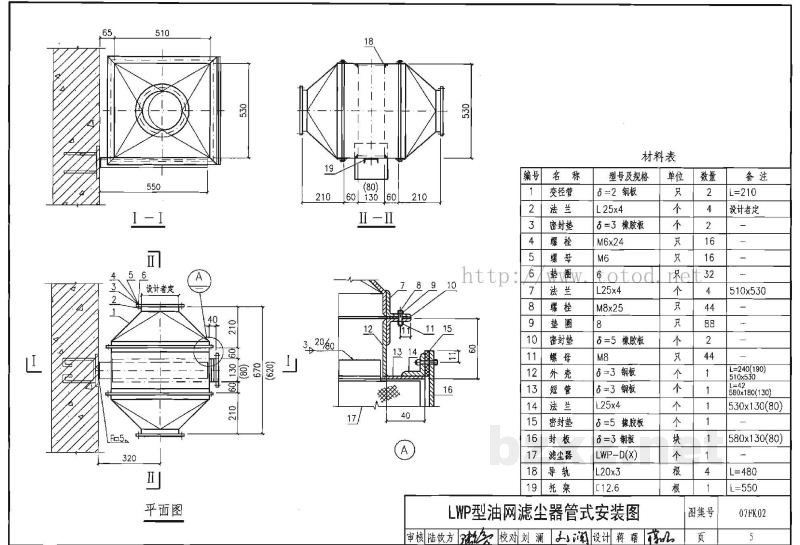

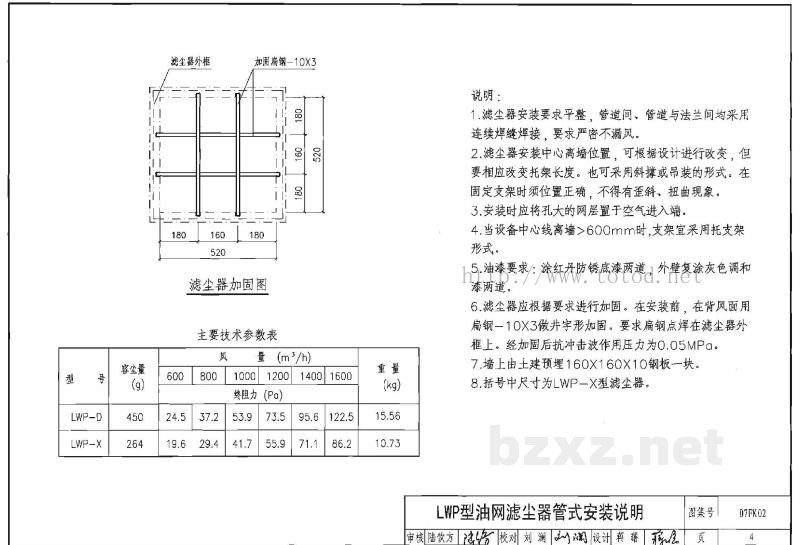

•     LWP型油网除尘器卧式安装图........................... 4
•     LWP型油网除尘器立式安装图........................... 5
•     LWP型油网除尘器立式和固定支架图..................... 8
•     LWP型油网除尘器立式安装示意图....................... 14
• 过滤吸收器
•     SR型过滤吸收器详图.................................. 15
•     SR型过滤吸收器支架图................................. 16
•     FLD型过滤吸收器详图.................................. 17
•     FLDD6型300过滤吸收器支架图......................... 18
•     FLDO5型500过滤吸收器支架图.......................... 19

• FLDO4型1000过滤吸收器支架图............................ 20
• FLDD6型300过滤吸收器安装图.............................. 21
• FLDO5型500过滤吸收器立式安装图........................... 22
• FLDO5型500过滤吸收器卧式安装图........................... 23
• FLDD4型1000过滤吸收器安装图.............................. 24
• 钢制法兰、柔性接头详图.................................... 25
• 滤毒室换气插头详图........................................ 26
• 防爆波活门
•     MH盖板式防爆波活门选用表及安装图.................... 27
•     KJ悬板式防爆波活门选用表及安装图..................... 28
•     KJH胶管式防爆波活门选用表及安装图.................... 29
