06J013 楼地面保温隔热建筑构造（二）（复合硅酸盐板保温隔热）

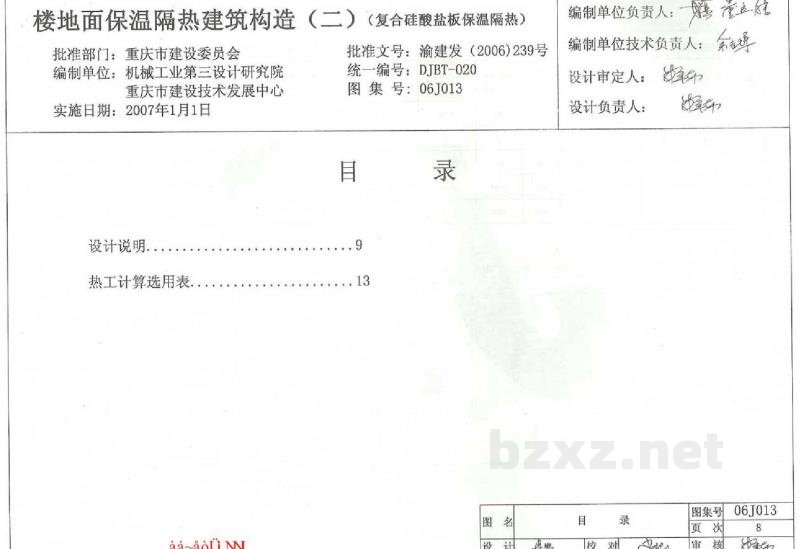

目　录

设计说明................................................9

热工计算选用表...........................................13

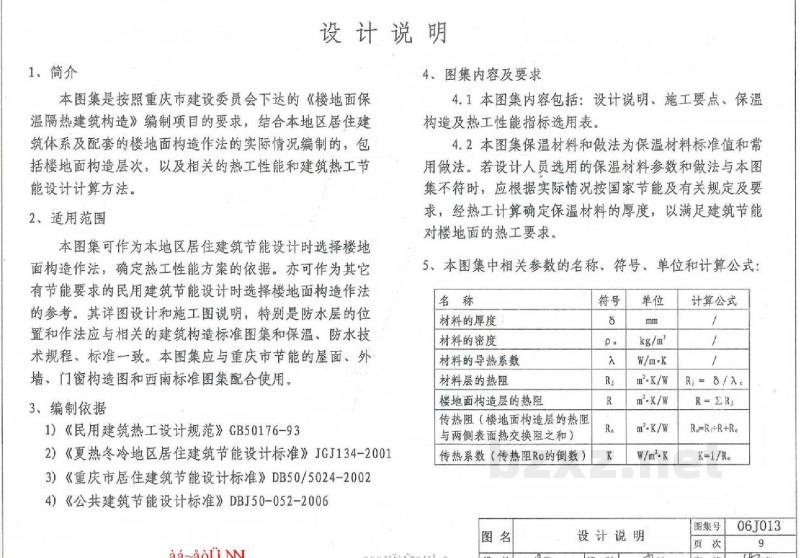

设计说明

1、简介

本图集是按照重庆市建设委员会下达的《楼地面保温隔热建筑构造》编制项目的要求，结合本地区居住建筑体系及配套的楼地面构造作法的实际情况编制的，包括楼地面构造层次，以及相关的热工性能和建筑热节能设计计算方法。

2、适用范围

本图集可作为本地区居住建筑节能设计时选择楼地面构造作法，确定热性能方案的依据。亦可作为其它有节能要求的民用建筑节能设计时选择楼地面构造作法的参考。其详细设计和施工图说明，特别是防水的位置和作法应与相关的建筑构造标准图集和保温、防水技术规程、标准一致。本图集应与重庆市节能的屋面、外墙、门窗构造图和西本标准图集配合使用。

3、编制依据

1. ①《民用建筑热工设计规范》GB50176-93
2. ②《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
3. ③《重庆市居住建筑节能设计标准》DB50/5024-2002
4. ④《公共建筑节能设计标准》DBJ50-052-2006

4、图集内容及要求

1. 4.1 本图集内容包括：设计说明、施工要点、保温构造及热工性能指标选用表。

4. 4.2 本图集保温材料和做法为保温材料标准值和常用做法。若设计人员选用的保温材料参数和做法与本图集不符时，应根据实际情况按国家标准及有关规定及要求，经热工计算确定保温材料的厚度，以满足建筑节能对楼地面的热工要求。

5、本图集中相关参数的名称、符号、单位和计算公式：

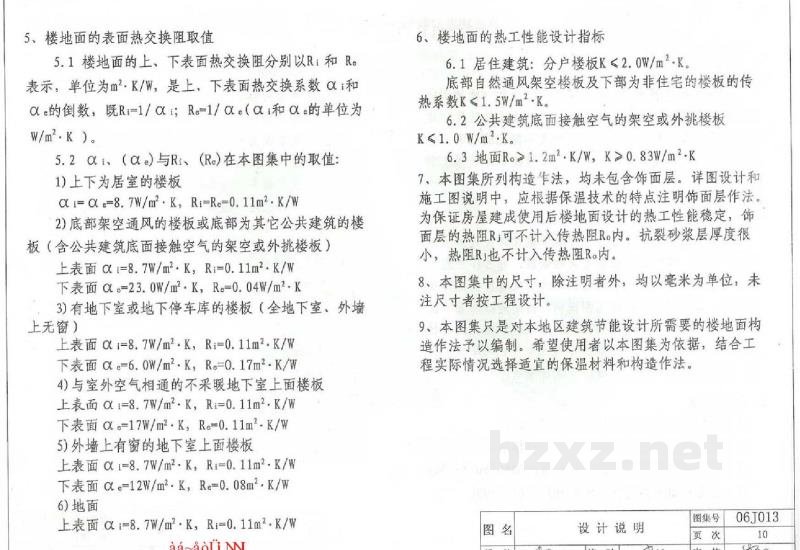

5、楼地面的表面热交换阻值

5.1 楼地面的上、下表面热交换阻分别以Ri和 R_e表示,单位为m²·K/W;是上、下表面热交换系数 αᵢ和 αₑ的倒数，既Ri=1/αᵢ； Re=1/αₑ (αᵢ 和 αₑ的单位为W/m²·K)。

5.2 αᵢ、(αₑ)与Ri、(Re)在本图集种中的取值:

1. 1) 上为居室的楼板

上表面 αᵢ=8.7W/m²·K，Ri=Re=0.11m²·K/W

2. 2) 底部架空通风的楼板或底部为其它公共建筑的楼板(含公共建筑底面接触空气的架空或外挑楼板)

上表面 αᵢ=8.7W/m²·K，Ri=0.11m²·K/W
下表面 αₑ=23.0W/m²·K，Re=0.04W/m²·K

3. 3) 有地下室或地下停车库的楼板(全地下室、外墙无窗)

上表面 αᵢ=8.7W/m²·K，Ri=0.11m²·K/W
下表面 αₑ=6.0W/m²·K，Re=0.17m²·K/W

4. 4) 与室外空气相通的采暖地下室上面楼板

上表面 αᵢ=8.7W/m²·K，Ri=0.11m²·K/W
下表面 αₑ=17W/m²·K，Re=0.11m²·K/W

5. 5) 外墙上有窗的地下室上面楼板

上表面 αᵢ=8.7W/m²·K，Ri=0.11m²·K/W
下表面 αₑ=12W/m²·K，Re=0.08m²·K/W

6. 6) 地面

上表面 αᵢ=8.7W/m²·K，Ri=0.11m²·K/W

6、楼地面的热工性能设计指标

1. 6.1 居住建筑：分户楼板K≤2.0W/m²·K。
   底部自然通风架空层楼板及下部为非住宅的楼板的传热系数K≤1.5W/m²·K。

1. 6.2 公共建筑底面接触空气的架空或外挑楼板 K≤1.0 W/m²·K。

1. 6.3 地面Ro≥1.2m²·K/W, K≤0.83W/m²·K。

7、本图集所列构造作法，均未包含饰面层。详图设计和施工图说明中，应根据保温技术的特点注明饰面层作法。
为保证房屋建成使用后楼地面设计的热工性能稳定，饰面层的热阻Ri可不计入传热阻Ro内。抹裂砂浆层厚度很小，热阻Re也不计入传热阻Ro内。

8、本图集中的尺寸，除注明者外，均以毫米为单位，未注尺寸者按工程设计计。

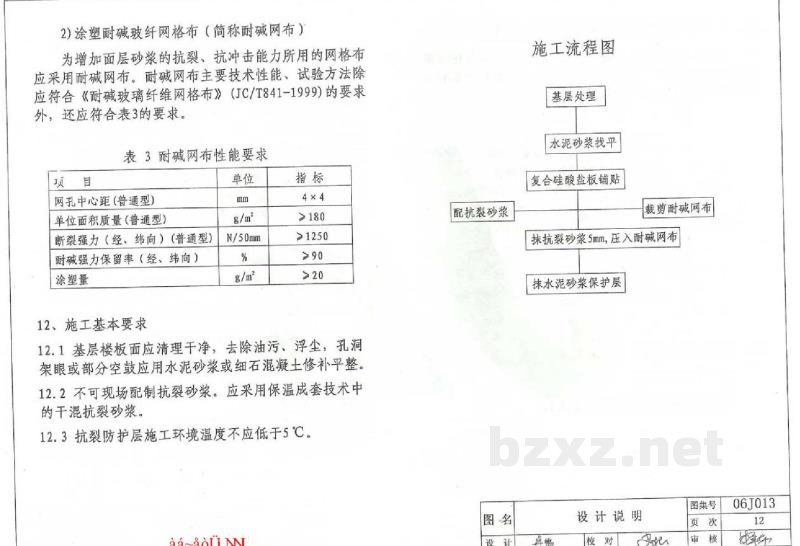

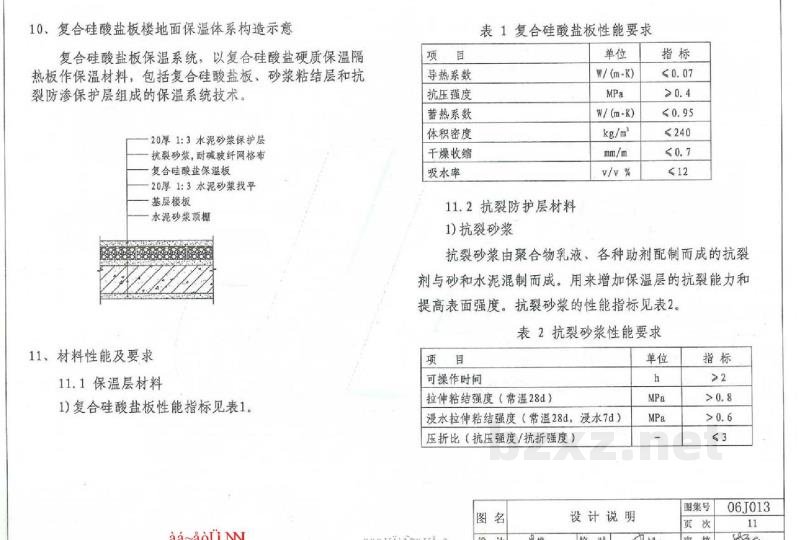

9、本图集只是对本地区建筑节能设计所需要的楼地面构造作法予以编制。希望使用者以本图集为依据，结合工程实际情况选择适宜的保温材料和构造作法。
