05SFJ05 防空地下室室外出入口部钢结构装配式防倒塌棚架建筑设计

防空地下室室外出入口部
钢结构装配式防倒塌棚架建筑设计

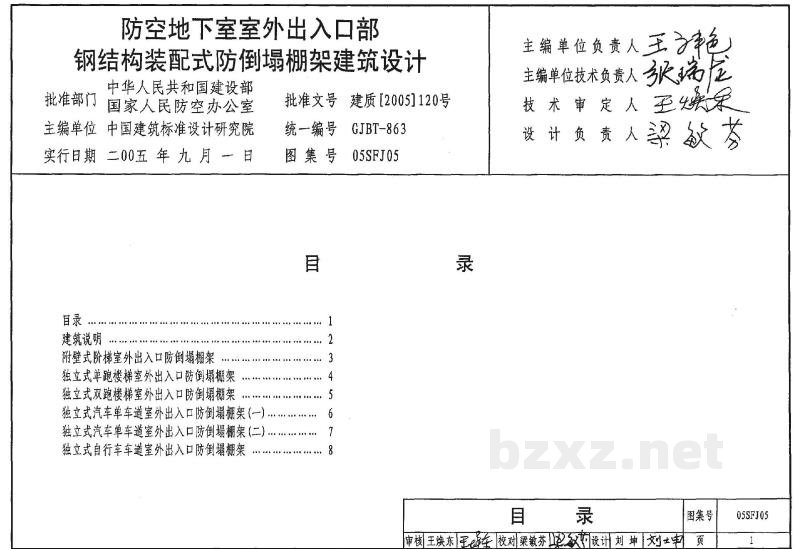

目　录

目录 ....................................................... 1
建筑说明 ..................................................... 2

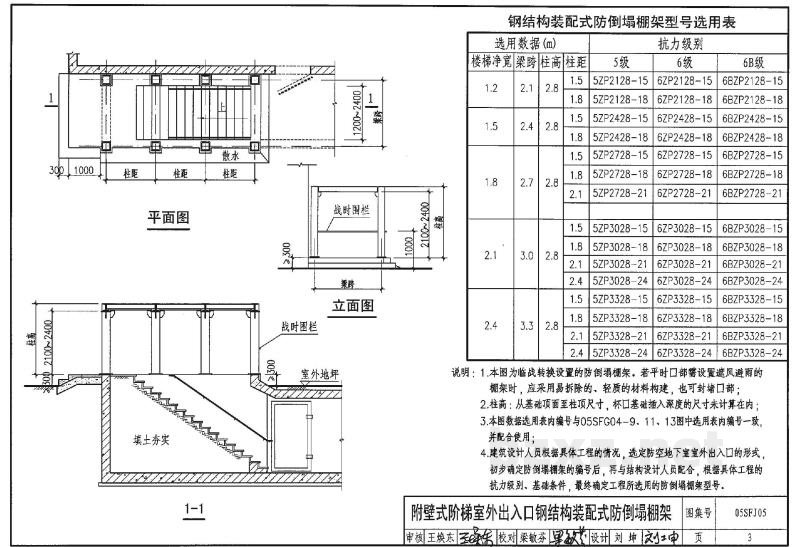

附壁式防梯室外出入口防倒塌棚架 .......................... 3

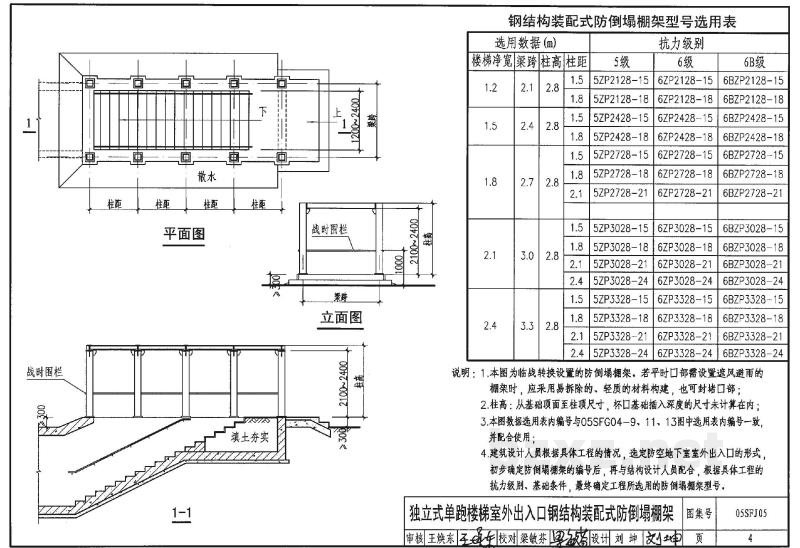

独立式单跑楼梯室外出入口防倒塌棚架 ...................... 4

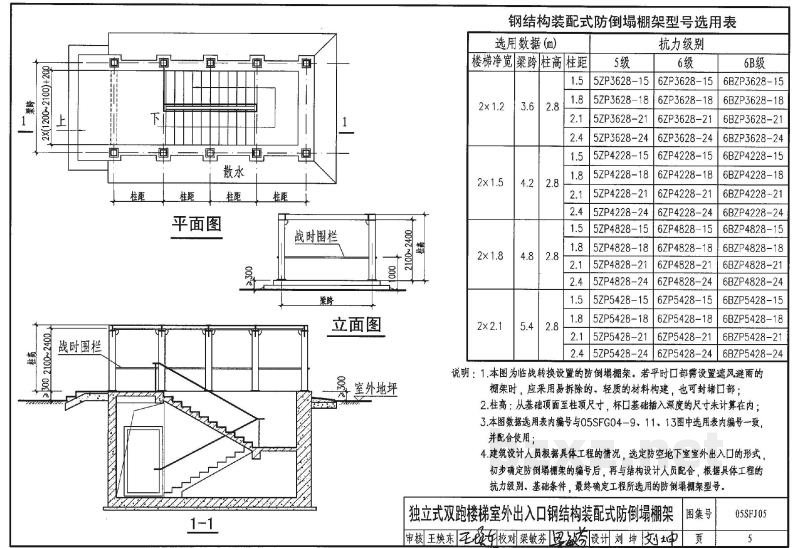

独立式双跑楼梯室外出入口防倒塌棚架 ...................... 5
独立式汽车羊车道室外出入口防倒塌棚架(一) ............... 6
独立式汽车羊车道室外出入口防倒塌棚架(二) ............... 7
独立式自行车车道室外出入口防倒塌棚架 .................... 8

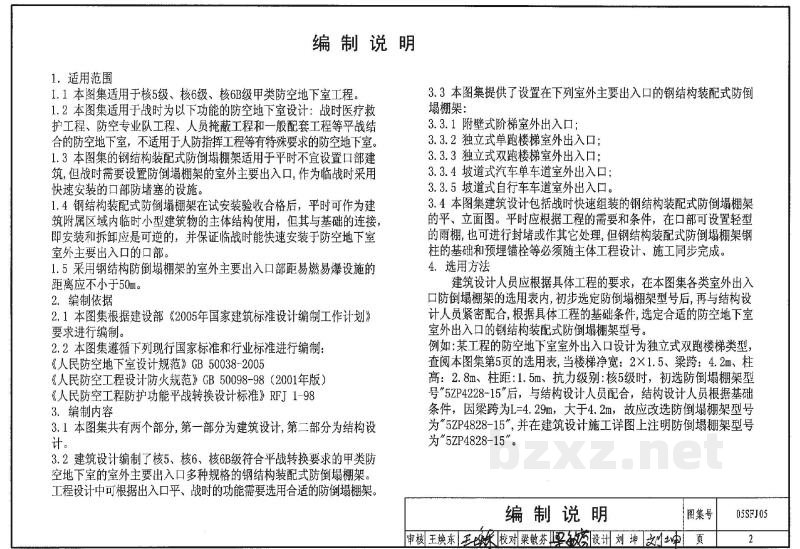

编制说明

1. 适用范围

1.1 本图集适用于核5级、核6级、核6B级甲类防空地下室工程。

1.2 本图集适用于战时为以下功能的防空地下室设计：战时医疗防护工程、防灾专业队工程、人员掩蔽工程和一般配建平战结合的防空地下室，不适用于人防指挥工程等有特殊要求的防空地下室。

1.3 本图集中的钢构装配式防倒塌棚架适用于平时不设置梁口部建筑，但战时需要设置防倒塌棚架的室外主要出入口。作为临时可采用快速安装的口部防堵墙的设置。

1.4 钢结构装配式防倒塌棚架在试安装验收合格后，平时可作为建院围护区域内临附小型建筑物的主体结构使用，但其与基础的连接、即安装和拆卸应是可逆的，并保证战时能快速安装于防空地下室室外主要出入口的口部。

1.5 采用钢结构防倒塌棚架的室外主要出入口口距易燃易爆设施的距离应不小于0.5m。

2. 编制依据

2.1 本图集根据建设部《2005年国家建筑标准设计编制工作计划》要求进行编制。

2.2 本图集遵循下列现行国家标准和行业标准进行编制：

• 《人民防空地下室设计规范》GB 50038-2005
• 《人民防空工程防护设备大战标准》GB 50998-98（2001年版）
• 《人民防空工程设计防护设计规范》RFJ 1-98

3. 编制内容

3.1 本图集具有两部分：第一部分为建筑说明，第二部分为结构设计。

3.2 建筑设计编制作了核5、核6、核6B级平战转换要求的甲类防空地下室的室外主要出入口多种规格的钢结构装配式防倒塌棚架。工程设计中可根据出入口平、战时的功能需要选用合适的防倒塌棚架。

3.3 本图集提供了设置在列室外主要出入口的钢结构装配式防倒塌棚架：

• 3.3.1 附壁式阶梯室外出入口；
• 3.3.2 独立式单跑楼梯室外出入口；
• 3.3.3 独立式双跑楼梯室外出入口；
• 3.3.4 坡道式汽车车道室外出入口；
• 3.3.5 坡道式自行车车道室外出入口。

3.4 本图集根据设计战时快速组装的钢结构装配式防倒塌棚架的平、立面图，平时应根据工程的需要和条件，在口部可设置轻型雨棚。也可进行封护或作其它使用，但钢构装配式防倒塌棚架的基础和预埋件等必须随主体工程计、施工同步完成。

4. 选用方法

建筑设计人员应根据具体工程的要求，在本图集各类室外出入口防倒塌棚架的选用表中，初步选定防倒塌棚架型号后，再与结构设计人员紧密配合，根据具体工程的基础条件，选定合适的防空地下室室外出入口的钢结构装配式防倒塌棚架型号。

例如：某工程的防空地下室室外出入口设计为独立式双跑楼梯类型，查阅本图集第5页的选用表，当楼梯净宽：2×1.5、梁跨：4.2m、柱高：2.8m、柱距：1.5m、抗力级别：核6级时，初选防倒塌棚架型号为"5ZP4228-15"后，与结构设计人员核实，结构设计人员根据基础条件，因梁跨为l=4.29m，大于4.2m，故应改选用防倒塌棚架型号为"5ZP 4828-15"，并在建筑设计施工图上注明防倒塌棚架型号为"5ZP 4828-15"。

钢结构装配式防倒墙架型号选用表

平面图

立面图

说明：1.本图为临梯楼设置的防倒墙架。若开口门即需设通风道用的棚架时，应采用另册的，轻质防倒墙架，也可开门洞口；
2.柱高：从基础顶面至柱顶尺寸，柱心基础底面高度尺寸不计算在内；
3.本图数据选用内编号与0SSF604-9、1.1,1.3图中选表内编号一致，并配合使用；
4.建筑设计人员根据具体工程的情况，选定防倒墙下室室外出入口的形式，初步确定防倒墙架的编号后，再与结构设计人员配合，根据其具体工程的抗风级别、基础条件，最终确定工程所选用的防倒墙架型号。
