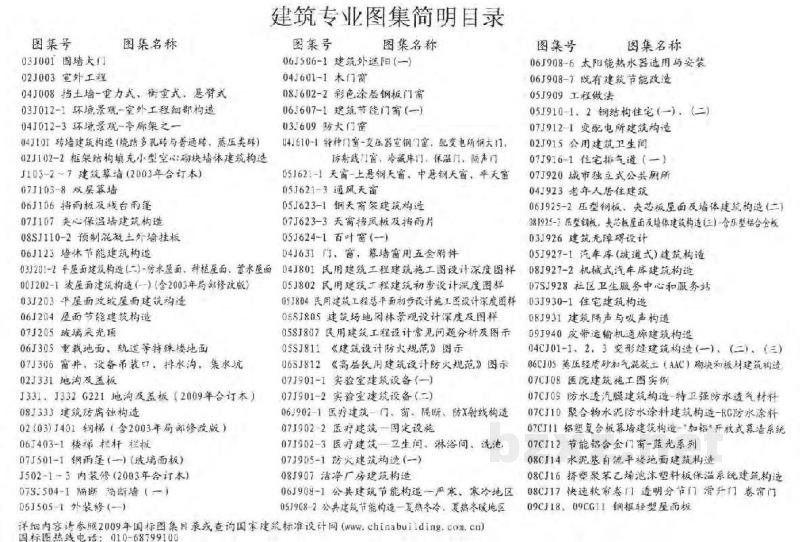

【建筑专业图集简明目录】
注：以下为2009年国标图集部分目录索引，详细内客请参照2009年国标图集目录或查询国家建筑标准设计网。

[结构/基础/地基类]
03J001 图墙大门
02J003 室外工程
04J008 挡土墙—重力式、衡重式、悬臂式
03J012-1 环境景观-室外工程细部构造
04J012-3 环境景观-亭廊架之一
04J101 砖墙建筑构造（烧结多孔砖与普通砖、蒸压类砖）
02J102-2 框架结构填充小型空心动块墙体建筑构造
07J103-2 建筑幕墙（2003年合订本）
07J103-8 双层幕墙
06J106 挡雨板及线台雨篷
07J107 夹芯保温墙建筑构造
08SJ110-2 预制混凝土外培挂板
06J125 墙体节能建筑构造

[门窗类]
06J506-1 建筑外遮阳（一）
04J601-1 木门窗
08J602-2 彩色涂层钢板门窗
06J607-1 建筑节能门窗（一）
03J609 防火门窗
04J610-1 特种门—变压器室钢门、配变电所钢大门、防射线门窗、冷藏库门、保温门、隔声门
05J621-1 天窗—上悬钢天窗、中悬钢天窗、平天窗
05J621-3 通风天窗
05J623-1 钢天窗架建筑构造
07J623-3 天窗挡风板及挡雨片
05J624-1 百叶窗（一）
04J631 门、窗、幕墙窗用五金附件

[屋面/地面/楼地面类]
03J201-2 平屋面建筑构造（一）-防水屋面、种植屋面、蓄水屋面
00J202-1 坡屋面建筑构造（一）（含2003年局部修改版）
03J203 平屋面改坡屋面建筑构造
06J204 屋面节能建筑构造
07J205 玻璃柔光顶
06J305 重载地面、轨道等特殊楼地面
07J306 窗井、设备吊装口、排水沟集水坑
02J331 地沟及盖板
J331 J332 G221 地沟及盖板【2009年合订本】
08J333 建筑防腐蚀构造

[楼梯/雨篷/装修类]
02(03)J401 钢梯（含2003年局部修改版）
06J403-1 楼梯栏杆栏板
07J501-1 钢雨篷（一）（玻璃面板）
J502-1~3 内装修（2003年合订本）
07J504-1 隔断及隔断墙（一）
06J505-1 外装修（一）

[设计深度/规范图示类]
05J802 民用建筑工程建筑初步设计深度图样
05J804 民用建筑工程总平面初步设计施工图设计深度图样
06J805 建筑场地园林景观设计深度及图样
05SJ807 民用建筑工程设计常见问题分析及图示
05SJ811 《建筑设计防火规范》图示
06SJ812 《高层民用建筑设计防火规范》图示

[特殊建筑/专业构造类]
07J901-1 实验室建筑设备（一）
07J901-2 实验室建筑设备（二）
06J902-1 医疗建筑—门、窗、隔断、防X射线构造
07J902-2 医疗建筑—固定设施
07J902-3 医疗建筑—卫生间、淋浴间、洗池
07J905-1 防火建筑构造（一）
08J907 洁净厂房建筑构造
06J908-1 公共建筑节能构造—严寒、寒冷地区
05J908-2 公共建筑节能构造—夏热冬冷、夏热冬暖地区
06J908-6 太阳能热水器选用与安装
06J908-T 既有建筑节能改造
05J909 工程做法
05J910-1、2 钢结构住宅（一）（二）
07J912-1 变配电所建筑构造
02J915 公用建筑卫生间
07J916-1 住宅排气道（一）
07J920 城市独立式公共厕所
04J923 老年人居住建筑
06J925-2 压型钢板、夹芯板屋面及墙体建筑构造（二）
08J925-3 压型钢板、夹芯板屋面及墙体建筑构造（三）-含压型铝合金板
03J926 建筑无障碍设计
05J927-1 汽车库（坡道式）建筑构造
08J927-2 机械式汽车库建筑构造
07SJ928 社区卫生服务中心和服务站
03J930-1 住宅建筑构造
08J931 建筑隔声与吸声构造
09J940 皮常运输机通廊建筑构造

[综合/其他类]
04CJ01-1、2、3 变形缝建筑构造（一）、（二）、（三）
06CJ05 蒸压轻质砂加气混凝土（AAC）砌块和板材建筑构造
07CJ08 医院建筑施工图实例
07CJ09 防水透汽膜建筑构造—特卫强防水透气材料
07CJ10 聚合物水泥防水涂料建筑构造-RG防水涂料
07CJ11 铝塑复合板幕墙建筑构造—“加铝”开放式幕墙系统
07CJ12 节能铝合金门窗-蓝光系列
08CJ14 水泥基自流平楼地面建筑构造
08CJ16 挤塑聚苯乙烯泡沫塑料板保温系统建筑构造
08CJ17 快速软帘门、透明分节门、滑升门、卷帘门
09CJ18 09CG11 钢框轻型屋面板

【09CJ18 09CG11 钢框轻型屋面板 图集信息】

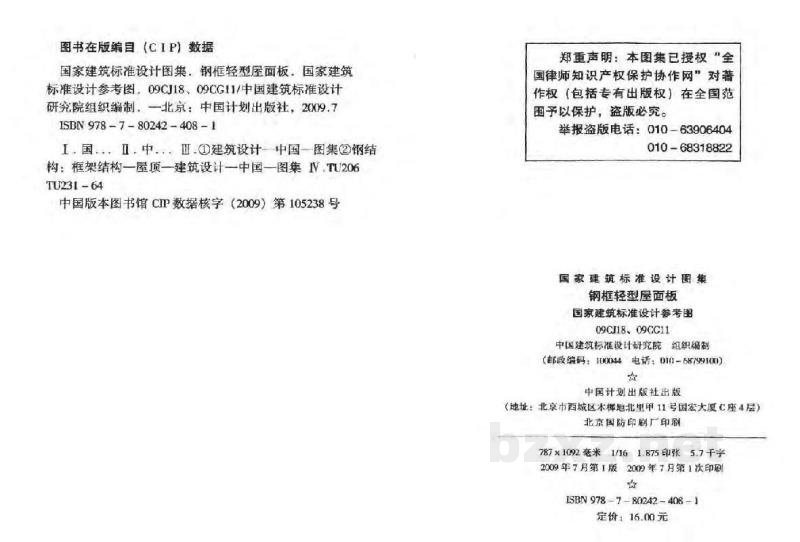

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
发行日期：2009年7月
ISBN：978-7-80242-408-1
定价：16.00元

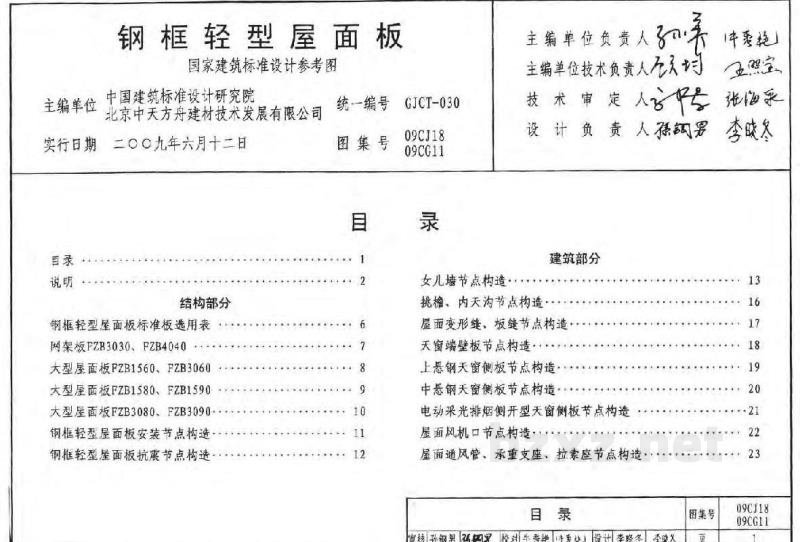

【目录】
1. 说明
1.1 编制依据
1.2 适用范围
1.3 图集内容
1.4 材料及性能
1.5 设计
2. 结构部分
2.1 钢框轻型屋面板标准板选用表
2.2 网架板 FZB3030、FZB4040
2.3 大型屋面板 PZB1560、FZB3060
2.4 大型屋面板 FZB1580、FZB1590
2.5 大型屋面板 FZB3080、FZB3090
2.6 钢框轻型屋面板安装节点构造
2.7 钢框轻型屋面板抗震节点构造
2.8 女儿墙节点构造
3. 建筑部分
3.1 挑檐、内天沟节点构造
3.2 屋面变形缝、板缝节点构造
3.3 天窗端壁板节点构造
3.4 上悬钢天窗侧板节点构造
3.5 中悬钢天窗侧板节点构造
3.6 电动采光排烟侧开型天窗侧板节点构造
3.7 屋面风机口节点构造
3.8 屋面通风管、承重支座、拉索座节点构造

【说明】

1 编制依据
主要依据的规范、规程：
《建筑结构荷载规范》 GB50009-2001（2006版）
《混凝土结构设计规范》 GB50010-2002
《建筑抗震设计规范》 GB50011-2002（2008版）
《冷弯薄壁型钢结构技术规范》 GB50018-2002
《轻骨料混凝土结构设计规程》 JGJ12-2006
《屋面工程技术规范》 GB50345-2004
《屋面工程质量验收规范》 GB50207-2002
《混凝土结构工程施工质量验收规范》 GB50204-2002
《钢结构工程施工质量验收规范》 GB50205-2001
《钢筋焊接网混凝土结构技术规程》 JGJ114-2003

2 适用范围
2.1 室内正常环境（环境类别一），无侵蚀性介质和年平均相对湿度≤75%的工业与民用建筑。
2.2 抗震设防烈度小于等于8度的地区。
2.3 构件表面工作温度≤100℃。
2.4 供建筑工程设计选用、施工安装使用。

3 图集内容
钢框轻型屋面板及相关结构、建筑构造详图。

4 材料及性能
4.1 钢框轻型屋面板由型钢边框、钢筋桁架（或钢肋）、改性EPS轻混凝土保温芯材、陶粒混凝土上下面层（下面层内配冷拔低碳钢丝网，钢丝网外包裹玻纤网）复合而成，具有承重、轻质、保温、隔声等特点。
4.2 改性EPS轻混凝土保温芯材：
- 立方体抗压强度：0.7~0.8MPa
- 表观密度：350~400kg/m³
- 吸水率：≤8%
- 导热系数：0.068~0.072W/(m·K)
4.3 陶粒混凝土：
- 立方体抗压强度：13.0~14.0MPa
- 表观密度：1000~1200kg/m³
- 导热系数：0.18~0.20W/(m·K)
4.4 钢框轻型屋面板标准板的传热系数≤0.75W/(m²·K)
4.5 型钢边框采用Q235B冷弯薄壁型钢。
4.6 钢筋桁架采用HPB235级钢筋，板底配筋采用冷拔低碳钢丝焊接网片。
4.7 钢框轻型屋面板芯板的耐火极限为1.5h。
4.8 钢框轻型屋面板标准板的空气隔声量>45dB。

5 设计
5.1 钢框轻型屋面板的安全等级为二级，结构构件的重要性
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
