11D703-1 水箱及水池水位自动控制

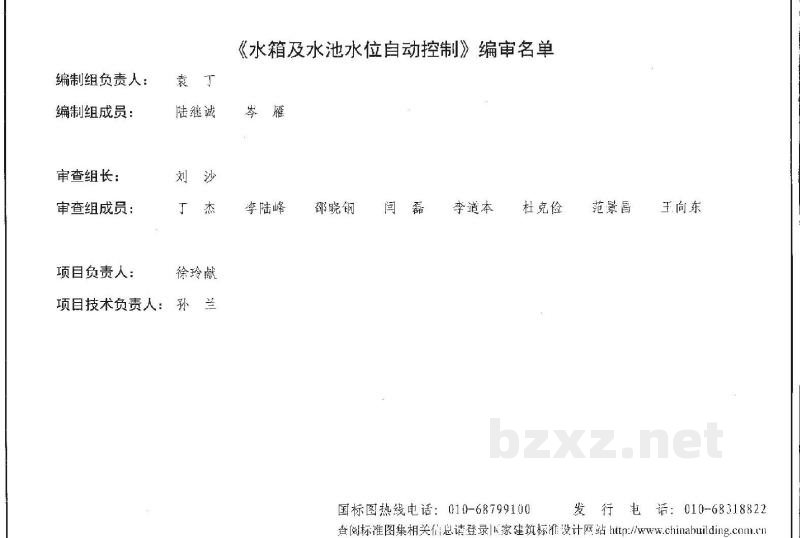

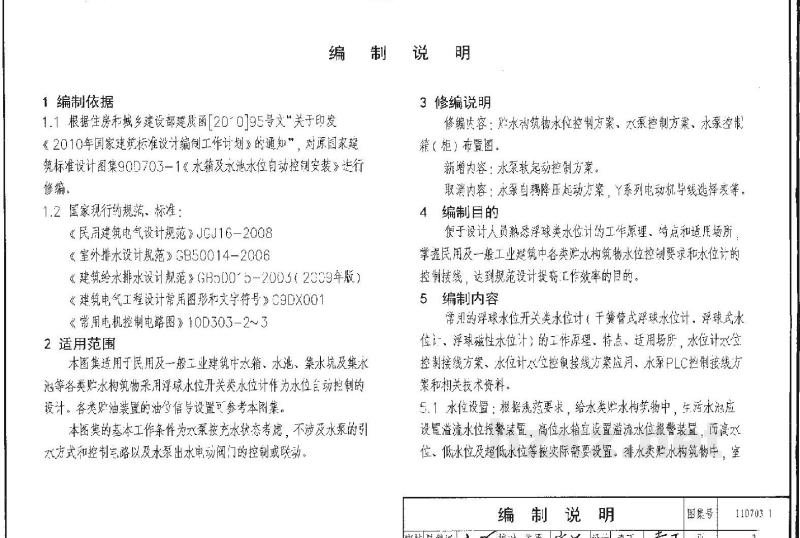

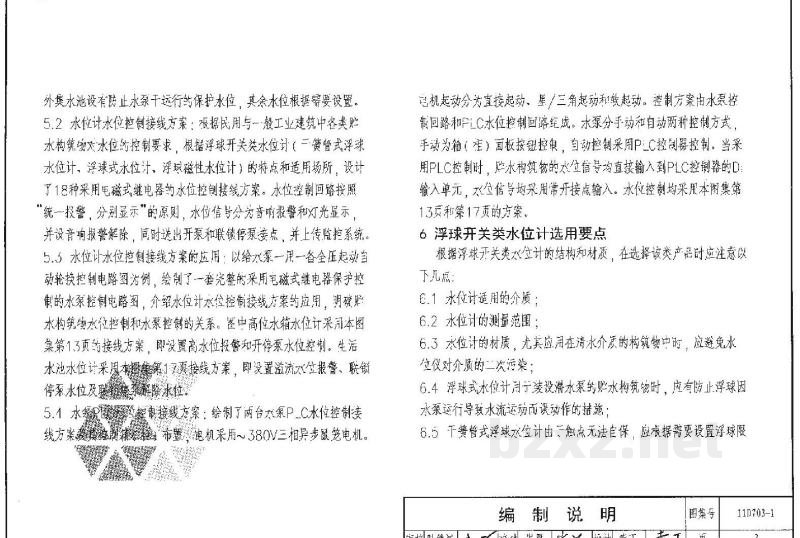

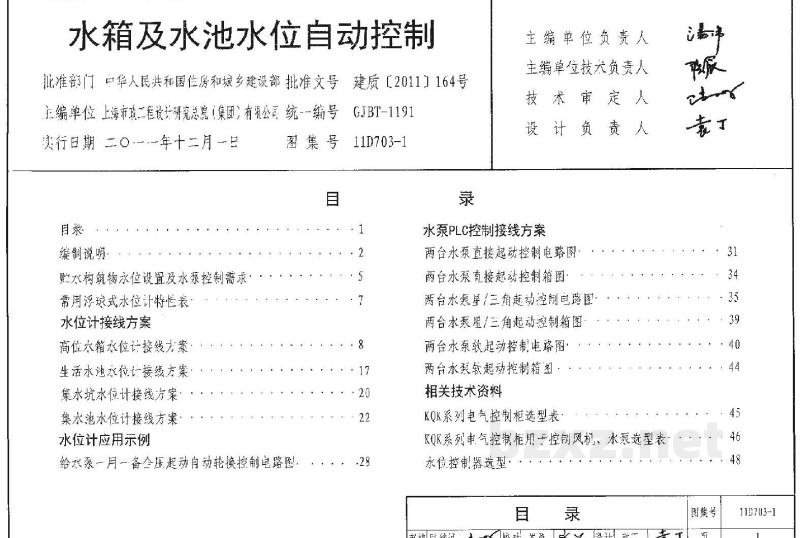

国家建筑标准设计图集 11D703-1（替代90D703-1） 水箱及水池水位自动控制 中国建筑标准设计研究院 编制 批准部门：中华人民共和国住房和城乡建设部 批准文号：建质［2011］164号 主编单位：上海现代建筑设计集团（集团）有限公司 统一编号：GJBT-1191 实行日期：二〇一一年十二月一日 编审名单 编制组负责人：袁丁、陆继诚、刘沙、于杰、徐玲献 项目技术负责人：孙兰 审查组长：岑雁 审查组成员：李陆峰、邵晓钢、阅磊、李道本、杜克俭、范景昌、王向东 目录 1 编制说明 2 贮水构筑物水位设置及水泵控制需录 3 常用浮球式水位计特性表 4 水位计接线方案 4.1 高位水箱水位计接线方案 4.2 生活水池水位计接线方案 4.3 集水坑水位计接线方案 4.4 集水池水位计接线方案 4.5 水位计应用示例 5 水泵PLC控制接线方案 6 两台水泵直接起动控制电路图 7 两台水泵直接起动控制箱图 8 两台水泵星/三角起动控制电路图 9 两台水泵星/三角起动控制箱图 10 两台水泵软起动控制电路图 11 两台水泵软起动控制箱图 12 相关技术资料 12.1 KQK系列电气控制柜选型表 12.2 KQK系列电气控制柜用控制风机、水泵选型表 12.3 水位控制器选型 1 编制说明 1.1 编制依据 根据住房和城乡建设部建质函[2010]95号文《关于印发<2010年国家建筑标准设计编制工作计划>的通知》，对原国家建筑标准设计图集90D703-1《水箱及水池水位自动控制安装》进行修编。 1.2 国家现行规范、标准 《民用建筑电气设计规范》JGJ16-2008 《室外排水设计规范》GB50014-2006 《建筑给水排水设计规范》GB50015-2003（2009年版） 《建筑电气工程设计常用图形和文字符号》09DX001 《常用电机控制电路图》10D303-2 2 适用范围 本图集适用于民用及一般工业建筑中水箱、水池、集水坑及集水池等各类贮水构筑物，采用浮球水位开关类水位计作为水位自动控制的设计。各类贮油装置的油位信号设置可参考本图集。 本图集的基本工作条件为水泵按充水状态考虑，不涉及水泵的引水方式和控制电路，以及水泵出水电动阀门的控制或联动。 3 修编说明 3.1 修编内容：贮水构筑物水位控制方案、水泵控制方案、水泵控制（柜）布置图。 3.2 新增内容：水泵软起动控制方案。 3.3 取消内容：水泵自耦降压起动方案、Y系列电动机导线选择等。 4 编制目的 便于设计人员熟悉浮球类水位计的工作原理、特点和适用场所，掌握民用及一般工业建筑中各类贮水构筑物水位控制要求和水位计的控制接线，达到规范设计、提高工作效率的目的。 5 编制内容 常见的浮球水位开关类水位计（干簧管式浮球水位计、浮球式水位计、浮球磁性水位计）的工作原理、特点、适用场所，水位计点位控制接线方案，水位计及控制接线方案应用，水泵PLC控制接线方案和相关技术资料。 5.1 水位设置 根据规范要求，给水类贮水构筑物中，生活水池应设置溢流水位报警装置，高位水箱宜设置溢流水位报警装置，而高水位、低水位及超低水位等按实际需要设置。非给水类贮水构筑物中，室外集水池设有防止水泵干运行的保护水位，其余水位根据需要设置。 5.2 水位计水位控制接线方案 根据民用与一般工业建筑中各类贮水构筑物水位控制要求，根据浮球开关类水位计（干簧管式浮球水位计、浮球式水位计、浮球磁性水位计）的特点和适用场所，设计了18种采用电磁式继电器的水位控制接线方案。水位控制回路按照“统一报警、分别指示”的原则，水位信号分为音响报警和红光显示，并设音响报警解除，同时送出开泵和联锁停泵接点，并上传监控系统。 5.3 水位计水位控制接线方案的应用 以给水泵一用一备全压起动自动轮换控制电路图为例，绘制了一套完整的采用电磁式继电器保护控制的水泵控制电路图，介绍水位计水位控制接线方案的应用，明确贮水构筑物水位控制和水泵控制的关系。图中高位水箱水位计采用本图集第13页的接线方案，即设置高水位报警和启停泵水位控制；生活水池水位计采用本图集第17页接线方案，即设置溢流报警、联锁停泵水位及联锁解除水位。 5.4 水泵PLC控制接线方案 绘制了两台水泵PLC水位控制接线方案及控制箱框布置图。电机采用~380V三相异步鼠笼电机。电机起动分为直接起动、星/三角起动和软起动。控制方案由水泵控制回路和PLC水位控制回路组成。水泵分手动和自动两种控制方式，手动为箱（柜）面板按钮控制，自动控制采用PLC控制器控制。当采用PLC控制时，贮水构筑物的水位信号均直接输入到PLC控制器的DI输入单元，水位信号均采用常开接点输入。水位控制均采用本图集第13页和第17页的方案。 6 浮球开关类水位计选用要点 根据浮球开关类水位计的结构及材质，在选择该类部件时应注意以下几点： 6.1 水位计适用的介质。 6.2 水位计的测量范围。 6.3 水位计的材质，尤其应用在清水介质的构筑物中时，应避免水位计对介质的二次污染。 6.4 浮球式水位计用于装设潜水泵的贮水构筑物时，应有防止浮球因水泵运行导致水流运动而误动作的措施。 6.5 干簧管式浮球水位计由单点无法自保，应根据需要设置浮球限位装置。 6.6 相同型号的干簧管式浮球水位计其应用功能不同时，内部接线也不同，在设计时应作说明。 7 使用图集注意事项 7.1 贮水构筑物分为给水和排水两大类。本图集给水贮水构筑物中，设在地面及以下的称为生活水池，设在建筑物顶及高处的称为高位水箱；排水贮水构筑物中，设在室外的称为集水池，设在建筑室内的称为集水坑。 7.2 若贮水构筑物为生活用水和消防用水合用时，在工艺管道设计时，通过采用必要的措施，可以确保消防用水不作他用。图集中为了简化接线，没有单独设置消防用水水位，但可用联锁停泵水位兼作消防用水水位。排水贮水构筑物中，室外集水池设有防止水泵干运行的保护水位。 7.3 本图集的重点是介绍各类贮水构筑物（水箱、水池、集水池和集水坑）采用浮球类水位计的水位自动控制设计，水位自动控制的要求应由工艺专业（给排水）提供。为了更好地应用水位自动控制设计，绘制了一套完整的采用常规电磁式继电器的水泵控制电路图（给水泵一用一备全压起动自动轮换控制电路图）。为了突出水位计的接线设计，图中用蓝色标出水位计接线、水位控制接点及相关的端子标注。 7.4 图集中水泵1（水位控制接线方案不适用于消防类水泵。当水泵采用PLC控制接线方案时，水位信号均以常开接点形式输入到PLC控制器的DI输入单元，比采用电磁式继电器接线简单。当有其他外部联锁信号时，亦可根据工程需要接入。 7.5 水泵控制方案中一次回路元件型号如断路器、接触器、热继电器等由设计确定，二次回路元件型号供设计或制造厂家参考。 7.6 图集中端子图仅列出至水位计等的外引接线，至二次控制回路和监控系统的根据设计需要确定。 7.7 浮球开关类水位计的安装图参见07D303-2《液位测量装置安装》第44~53页。 7.8 图集中水位信号箱为水位显示、水位报警和解除的电气箱，而水位控制箱为水位显示、水位报警解除及启停泵水位控制电气箱。 8 参编单位 上海凯泉泵业（集团）有限公司 注：原文中“OESNTO”、“i家建筑标雅设计网站”及各类电话号码、页眉页脚杂乱字符已清理。
