05MR401 城市道路-附属工程

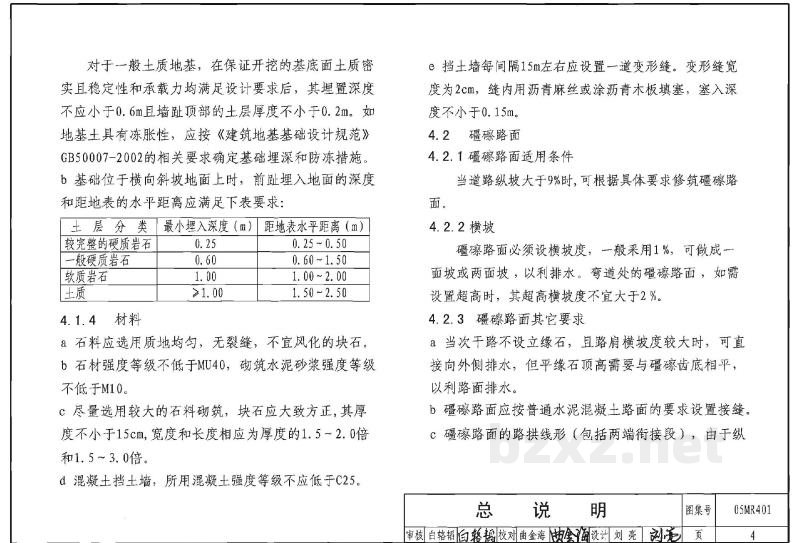

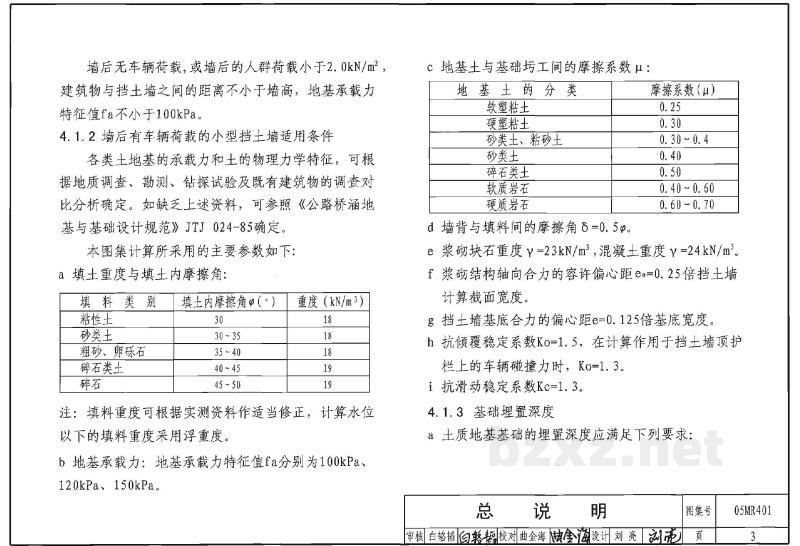

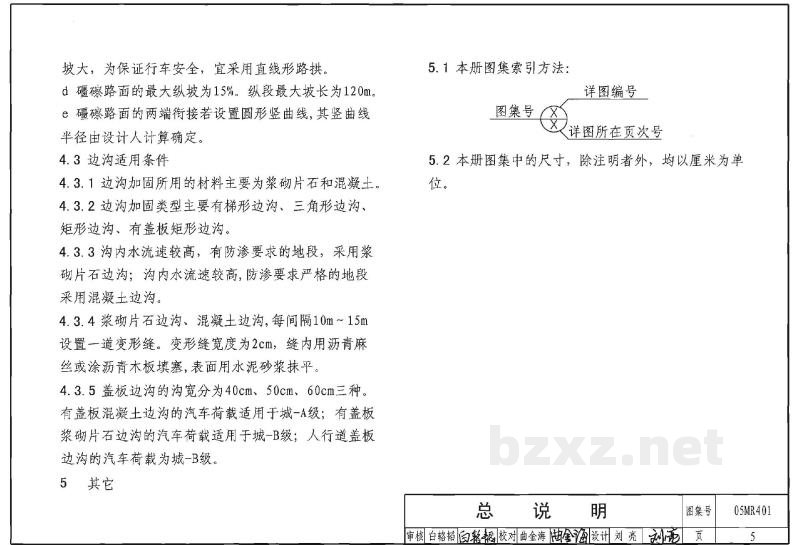

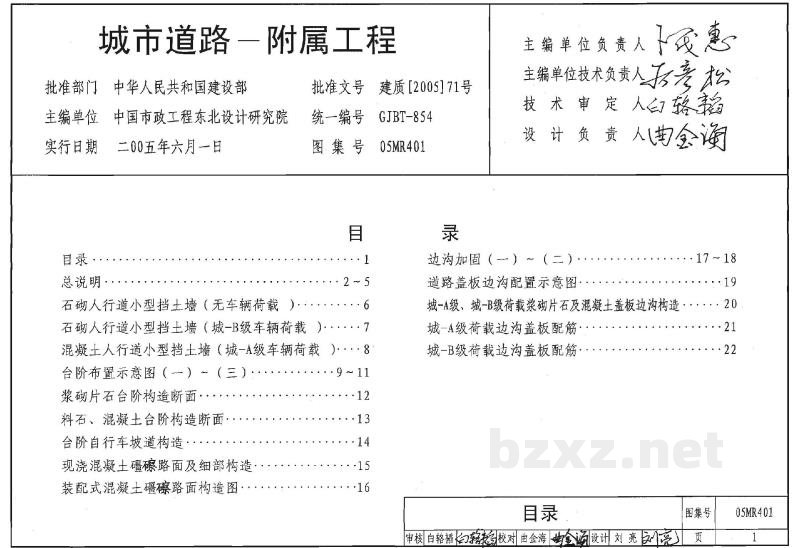

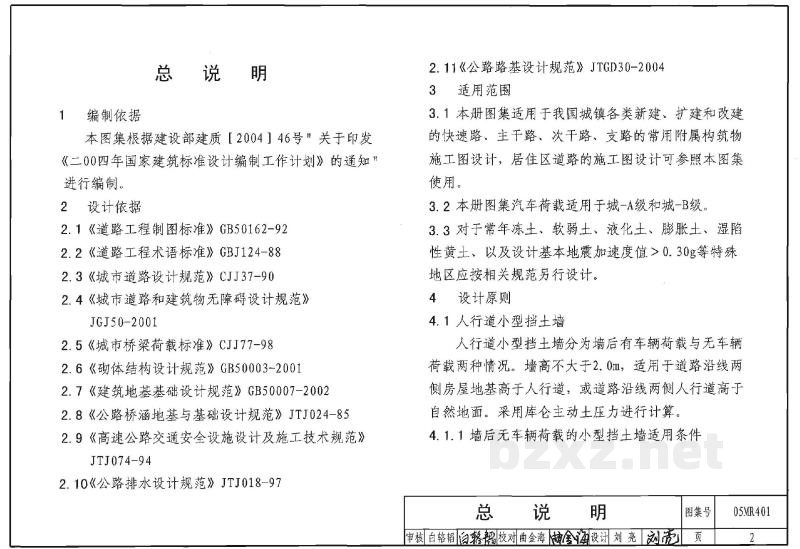

城市道路附属工程 批准部门：中华人民共和国建设部 主编单位：中国市政工程东北设计研究院 实行日期：二00五年六月一日 批准文号：建质［2005]71号 统编号：GJBT-854 图集号：05MR401 目录 1 总说明 2 石砌人行道小型挡土墙（无车辆荷载） 3 石砌人行道小型挡土墙（城-B级车辆荷载） 4 混凝土人行道小型挡土墙（城-A级车辆荷载） 5 台阶布置示意图（一）～（三） 6 浆砌片石台阶构造断面 7 料石、混凝土台阶构造断面 8 台阶自行车坡道构造 9 现浇混凝土横擦路面及细部构造 10 装配式混凝土横擦路面构造图 11 边沟加固（－）～（二） 12 道路盖板边沟配置示意图 13 城-A级、城-B级荷载浆砌片石及混凝土盖板边沟构造 14 城-A级荷载边沟盖板配筋 15 城-B级荷载边沟盖板配筋 总说明 1 编制依据 本图集根据建设部建质［2004］46号《关于印发<二00四年国家建筑标准设计编制工作计划>的通知》进行编制。 2 设计依据 2.1 《道路工程制图标准》GB50162-92 2.2 《道路工程术语标准》GBJ124-88 2.3 《城市道路设计规范》CJJ37-90 2.4 《城市道路和建筑物无障碍设计规范》JGJ50-2001 2.5 《城市桥梁荷载标准》CJJ77-98 2.6 《砌体结构设计规范》GB50003-2001 2.7 《建筑地基基础设计规范》GB50007-2002 2.8 《公路桥涵地基与基础设计规范》JTJ024-85 2.9 《高速公路交通安全设施设计及施工技术规范》JTJ074-94 2.10 《公路排水设计规范》JTJ018-97 2.11 《公路路基设计规范》JTGD30-2004 3 适用范围 3.1 本册图集适用于我国城镇各类新建、扩建和改建的快速路、主干路、次干路、支路的常用附属构筑物施工图设计，居住区道路的施工图设计可参照本图集使用。 3.2 本册图集汽车荷载适用于城-A级和城-B级。 3.3 对于常年冻土、软弱土、液化土、膨胀土、湿陷性黄土、以及设计基本地震加速度值>0.30g等特殊地区应按相关规范另行设计。 4 设计原则 4.1 人行道小型挡土墙 人行道小型挡土墙分为墙后有车辆荷载与无车辆荷载两种情况。墙高不大于2.0m，适用于道路沿线两侧房屋地基高于人行道，或道路沿线两侧人行道高于自然地面。采用库仑主动土压力进行计算。 4.1.1 墙后无车辆荷载的小型挡土墙适用条件 墙后无车辆荷载，或墙后的人群荷载小于2.0kN/m²，建筑物与挡土墙之间的距离不小于墙高，地基承载力特征值fa不小于100kPa。 4.1.2 墙后有车辆荷载的小型挡土墙适用条件 各类土地基的承载力和土的物理力学特征，可根据地质调查、勘测、钻探试验及既有建筑物的调查对比分析确定。如缺乏上述资料，可参照《公路桥涵地基与基础设计规范》JTJ024-85确定。本图集计算所采用的主要参数如下： a 填土重度与填土内摩擦角： 填料类别 | 填土内摩擦角（°） | 重度（kN/m³） 粘性土 | 18~20 | 18 砂类土（粗砂、卵砾石） | 30~35 | 18~19 碎石类土（碎石） | 35~40 | 19 注：填料重度可根据实测资料作适当修正，计算水位以下的填料重度采用浮重度。 b 地基承载力： 地基承载力特征值fa分别为100kPa、120kPa、150kPa。 c 地基土与基础底面间的摩擦系数μ： 地基土分类 | 摩擦系数（μ） 软塑粘土 | 0.25 硬塑粘土 | 0.30 砂类土、粘砂土 | 0.30~0.40 砂类土 | 0.40 碎石类土 | 0.50 软质岩石 | 0.40~0.60 硬质岩石 | 0.60~0.70 d 墙背与填料间的摩擦角 δ = 0.5φ。 e 浆砌块石重度 γ = 23kN/m³，混凝土重度 γ = 24kN/m³。 f 浆砌结构轴向合力的容许偏心距 e0 = 0.25倍挡土墙计算截面宽度。 g 挡土墙基底合力的偏心距 e = 0.125倍基底宽度。 h 抗倾覆稳定系数 Ko = 1.5，在计算作用于挡土墙顶护栏上的车辆碰撞力时，Ko = 1.3。 i 抗滑动稳定系数 Kc = 1.3。 4.1.3 基础埋置深度 a 土质地基基础的埋置深度应满足下列要求： 对于一般土质地基，在保证开挖的基底面土质密实且稳定性和承载力均满足设计要求后，其埋置深度不应小于0.6m，且墙趾顶部的土层厚度不小于0.2m。如地基土具有冻胀性，应按《建筑地基基础设计规范》GB50007-2002的相关要求确定基础埋深和防冻措施。 b 基础位于横向斜坡地面上时，前趾埋入地面的深度和距地表的水平距离应满足下表要求： 土层分类 | 最小埋入深度（m） | 距地表水平距离（m） 较完整的硬质岩石 | 0.25 | 0.60 一般硬质岩石 | 0.25~0.50 | 0.60~1.50 软质岩石 | 1.00 | 1.00~2.00 土质 | ≥1.00 | 1.50~2.50 4.1.4 材料 a 石料应选用质地均匀，无裂缝，不易风化的块石。 b 石材强度等级不低于MU40，砌筑水泥砂浆强度等级不低于M10。 c 尽量选用较大的石料砌筑，块石应大致方正，其厚度不小于15cm，宽度和长度相应为厚度的1.5～2.0倍和1.5～3.0倍。 d 混凝土挡土墙，所用混凝土强度等级不应低于C25。 e 挡土墙每间隔15m左右应设置一道变形缝。变形缝宽度为2cm，缝内用沥青麻丝或涂沥青木板填塞，塞入深度不小于0.15m。 4.2 横擦路面 4.2.1 横擦路面适用条件 当道路纵坡大于9%时，可根据具体要求修筑横擦路面。 4.2.2 横坡 横擦路面必须设横坡度，一般采用1%，可做成一面坡或两面坡，以利排水。弯道处的横擦路面，如需设置超高时，其超高横坡度不宜大于2%。 4.2.3 横擦路面其它要求 a 当次干路不设立缘石，且路肩横坡度较大时，可直接向外侧排水，但路缘石顶高需要与横擦齿底相平，以利路面排水。 b 横擦路面应按普通水泥混凝土路面的要求设置接缝。 c 路面的路拱线形（包括两端衔接段），由于纵坡大，为保证行车安全，宜采用直线形路拱。 d 横擦路面的最大纵坡为15%。纵段最大坡长为120m。 e 横擦路面的两端衔接若设置圆形竖曲线，其竖曲线半径由设计人计算确定。 4.3 边沟适用条件 4.3.1 边沟加固所用的材料主要为浆砌片石和混凝土。 4.3.2 边沟加固类型主要有梯形边沟、三角形边沟、矩形边沟、有盖板矩形边沟。 4.3.3 沟内水流速较高，有防渗要求的地段，采用浆砌片石边沟；沟内水流速较高，防渗要求严格的地段采用混凝土边沟。 4.3.4 浆砌片石边沟、混凝土边沟，每间隔10m～15m设置一道变形缝。变形缝宽度为2cm，缝内用沥青麻丝或涂沥青木板填塞，表面用水泥砂浆抹平。 4.3.5 盖板边沟的沟宽分为40cm、50cm、60cm三种。有盖板混凝土边沟的汽车荷载适用于城-A级；有盖板浆砌片石边沟的汽车荷载适用于城-B级；人行道盖板边沟的汽车荷载为城-B级。 5 其它 5.1 本册图集索引方法：详图编号-图集号-详图所在页次号。 5.2 本册图集中的尺寸，除注明者外，均以厘米为单位。 石砌人行道小型挡土墙（无车辆荷载） 构造说明： 1. 本图尺寸单位为厘米。 2. 挡土墙采用不低于MU40块石，M10水泥砂浆砌筑，用于外表面的石面要求平整。 3. 墙后无汽车荷载石砌小型挡土墙其地基承载力特征值fa不小于100kPa。 4. 挡土墙的人工基础处理措施，应在选用时结合地基承载力、水文情况等条件由设计人确定。 图示构造细节： C25混凝土预制帽；变形缝宽2cm，缝内用沥青麻丝或涂沥青木板填塞；M10水泥砂浆勾平缝；φ50泄水孔，中距≤500；抹角2×2；坡度5%及3%；粒径2cm~5cm碎石，直径≥40cm；粘土厚30cm。
