标准内容
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质[2008]125号
主编单位：北京榆构有限公司、中国建筑标准设计研究院
实行日期：二〇〇八年九月一日
图集号：GJBT-1075, 08SJ110-2, 08SG333

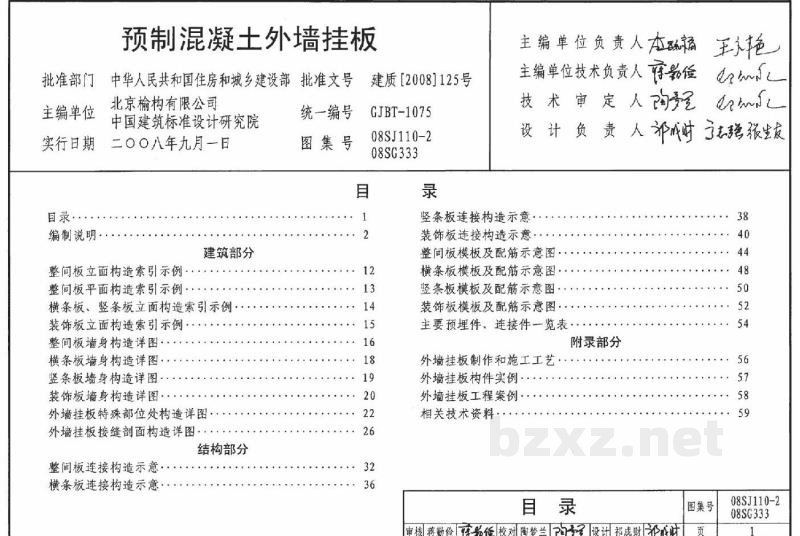

目录
编制说明
建筑部分
整间板立面构造索引示例
整间板平面构造索引示例
横条板、竖条板立面构造索引示例
装饰板立面构造索引示例
整间板墙身构造详图
横条板墙身构造详图
竖条板墙身构造详图
装饰板墙身构造详图
外墙挂板特殊部位构造详图
外墙挂板接缝剖面构造详图
结构部分
整间板连接构造示意
横条板连接构造示意
竖条板连接构造示意
装饰板连接构造示意
整间板模板及配筋示意图
横条板模板及配筋示意图
竖条板模板及配筋示意图
装饰板模板及配筋示意图
主要预埋件、连接件一览表
附录部分
外墙挂板制作和施工工艺
外墙挂板构件实例
外墙挂板工程案例
相关技术资料

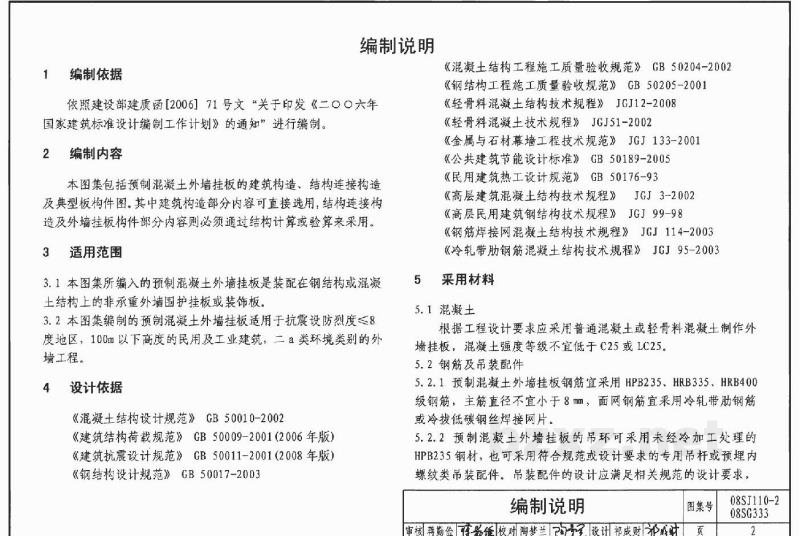

1 编制依据
依照建设部建质函[2006]71号文“关于印发《二○○六年国家建筑标准设计编制工作计划》的通知”进行编制。
2 编制内容
本图集包括预制混凝土外墙挂板的建筑构造、结构连接构造及典型板构件图。其中建筑构造部分内容可直接选用，结构连接构造及外墙挂板构件部分内容则必须通过结构计算或验算来采用。
3 适用范围
3.1 本图集所编入的预制混凝土外墙挂板是装配在钢结构或混凝土结构上的非承重外墙围护挂板或装饰板。
3.2 本图集编制的预制混凝土外墙挂板适用于抗震设防烈度≤8度地区，100m以下高度的民用及工业建筑，Ⅱa类环境类别的外墙工程。
4 设计依据
《混凝土结构设计规范》GB50010-2002
《建筑结构荷载规范》GB50009-2001（2006年版）
《建筑抗震设计规范》GB50011-2001（2008年版）
《钢结构设计规范》GB50017-2003
《混凝土结构工程施工质量验收规范》GB50204-2002
《钢结构工程施工质量验收规范》GB50205-2001
《轻骨料混凝土结构技术规程》JGJ12-2008
《轻骨料混凝土技术规程》JGJ51-2002
《金属与石材幕墙工程技术规范》JGJ133-2001
《公共建筑节能设计标准》GB50189-2005
《民用建筑热工设计规范》GB50176-93
《高层建筑混凝土结构技术规程》JGJ3-2002
《高层民用建筑钢结构技术规程》JGJ99-98
《钢筋焊接网混凝土结构技术规程》JGJ114-2003
《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2003
5 采用材料
5.1 混凝土
根据工程设计要求应采用普通混凝土或轻骨料混凝土制作外墙挂板，混凝土强度等级不宜低于C25或LC25。
5.2 钢筋及吊装配件
5.2.1 预制混凝土外墙挂板钢筋宜采用HPB235、HRB335、HRB400级钢筋，主筋直径不宜小于8mm，面网钢筋宜采用冷轧带肋钢筋或冷拔低碳钢丝焊接网片。
5.2.2 预制混凝土外墙挂板的吊环可采用未经冷加工处理的HPB235钢材，也可采用符合规范或设计要求的专用吊杆或预埋内螺纹类吊装配件。吊装配件的设计应满足相关规范的设计要求，并应确保吊装配件在混凝土中的锚固有效。
5.3 连接件和预埋件
5.3.1 预制混凝土外墙挂板与主体结构用预埋件、安装用连接件应采用碳素结构钢、低合金结构钢或耐候钢等材料制作，也可以根据工程要求采用不锈钢材料制作。
5.3.2 焊接采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定。选择的焊条型号应与主体金属力学性能相适应。
5.3.3 金属件设计应考虑环境类别的影响，所有外露金属件（连接件、墙板预埋件和结构预埋件）要在设计时提出耐久性防腐措施，明确工程应用的材质选择和防腐做法，并应考虑在长期使用条件下铁件锈蚀的安全量储备。

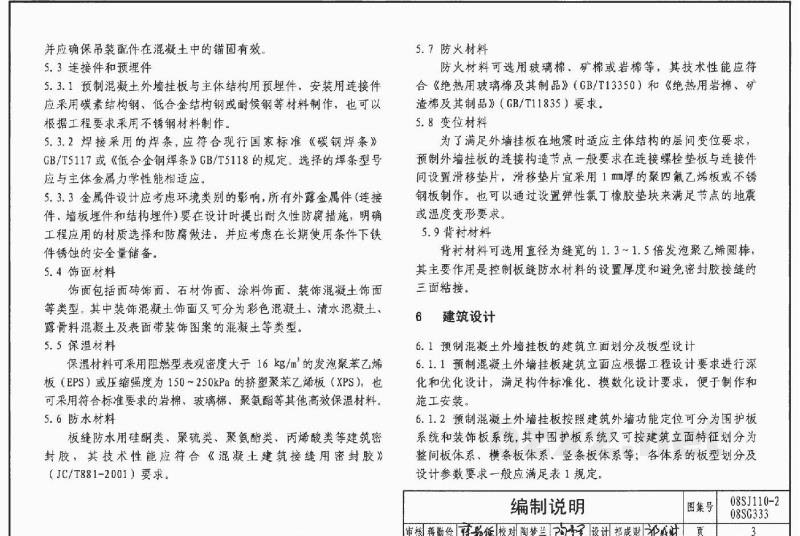

5.4 饰面材料
饰面包括面砖饰面、石材饰面、涂料饰面、装饰混凝土饰面等类型。其中装饰混凝土饰面又可分为彩色混凝土、清水混凝土、露骨料混凝土及表面带装饰图案的混凝土等类型。
5.5 保温材料
保温材料可采用阻燃型表观密度大于16kg/m³的发泡聚苯乙烯板（EPS）或压缩强度为150~250kPa的挤塑聚苯乙烯板（XPS），也可采用符合标准要求的岩棉、玻璃棉、聚氨酯等其他高效保温材料。
5.6 防水材料
板缝防水用硅酮类、聚硫类、聚氨酯类、丙烯酸类等建筑密封胶，其技术性能应符合《混凝土建筑接缝用密封胶》（JC/T881-2001）要求。
5.7 防火材料
防火材料可选用玻璃棉、矿棉或岩棉等，其技术性能应符合《绝热用玻璃棉及其制品》（GB/T13350）和《绝热用岩棉、矿渣棉及其制品》（GB/T11835）要求。
5.8 变位材料
为了满足外墙挂板在地震时适应主体结构的层间变位要求，预制外墙挂板的连接构造节点一般要求在连接螺栓垫板与连接件间设置滑移垫片，滑移垫片宜采用1mm厚的聚四氟乙烯板或不锈钢板制作。也可以通过设置弹性氯丁橡胶垫块来满足节点的地震或温度变形要求。
5.9 背衬材料
背衬材料可选用直径为缝宽的1.3~1.5倍发泡聚乙烯圆棒，其主要作用是控制板缝防水材料的设置厚度和避免密封胶接缝的三面粘接。
6 建筑设计
6.1 预制混凝土外墙挂板的建筑立面划分及板型设计
6.1.1 预制混凝土外墙挂板建筑立面应根据工程设计要求进行深化和优化设计，满足构件标准化、模数化设计要求，便于制作和施工安装。
6.1.2 预制混凝土外墙挂板按照建筑外墙功能定位可分为围护板系统和装饰板系统，其中围护板系统又可按建筑立面特征划分为整间板体系、横条板体系、竖条板体系等；各体系的板型划分及设计参数要求一般应满足表1规定。

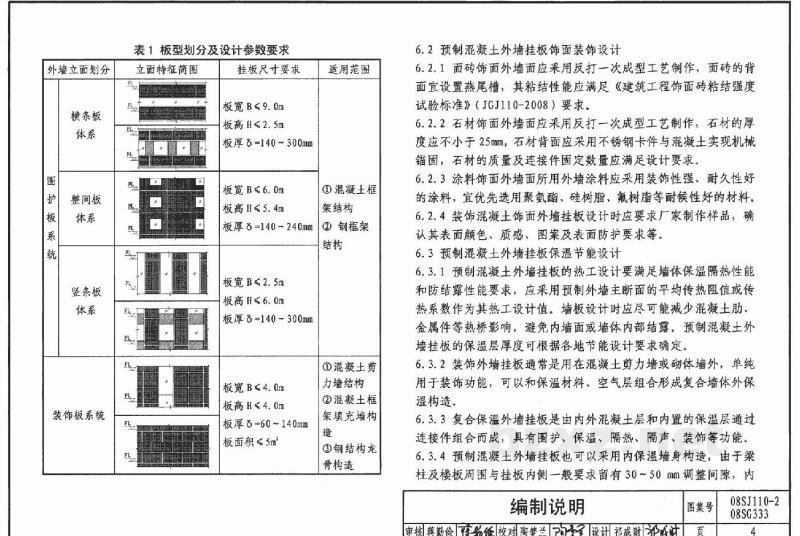

表1 板型划分及设计参数要求
1. 围护板系统
- 整间板体系：
- 立面特征：整间板
- 挂板尺寸要求：板宽B≤9.0m，板高H≤2.5m，板厚t=140~300mm
- 适用范围：①混凝土框架结构；②钢框架结构
- 横条板体系：
- 立面特征：横条板
- 挂板尺寸要求：板宽B≤6.0m，板高H≤5.4m，板厚t=140~240mm
- 适用范围：①混凝土剪力墙结构；②混凝土框架填充墙构造
- 竖条板体系：
- 立面特征：竖条板
- 挂板尺寸要求：板宽B≤2.5m，板高H≤6.0m，板厚t=140~300mm
- 适用范围：①混凝土剪力墙结构；②混凝土框架填充墙构造
- 装饰板系统：
- 立面特征：装饰板
- 挂板尺寸要求：板宽B≤4.0m，板高H≤4.0m，板厚t=60~140mm，板面积≤5m²
- 适用范围：①混凝土剪力墙结构；②混凝土框架填充墙构造；③钢结构龙骨构造
6.2 预制混凝土外墙挂板饰面装饰设计
6.2.1 面砖饰面外墙面应采用反打一次成型工艺制作，面砖的背面宜设置燕尾槽，其粘结性能应满足《建筑工程饰面砖粘结强度试验标准》（JGJ110-2008）要求。
6.2.2 石材饰面外墙面应采用反打一次成型工艺制作，石材的厚度应不小于25mm，石材背面应采用不锈钢卡件与混凝土实现机械锚固，石材的质量及连接件固定数量应满足设计要求。
6.2.3 涂料饰面外墙面所用外墙涂料应采用装饰性强、耐久性好的涂料，宜优先选用聚氨酯、硅树脂、氟树脂等耐候性好的材料。
6.2.4 装饰混凝土饰面外墙挂板设计时应要求厂家制作样品，确认其表面颜色、质感、图案及表面防护要求等。
6.3 预制混凝土外墙挂板保温节能设计
6.3.1 预制混凝土外墙挂板的热工设计要满足墙体保温隔热性能和防结露性能要求，应采用预制外墙主断面的平均传热阻值或传热系数作为其热工设计值。墙板设计时应尽可能减少混凝土肋、金属件等热桥影响，避免内墙面或墙体内部结露；预制混凝土外墙挂板的保温层厚度可根据各地节能设计要求确定。
6.3.2 装饰外墙挂板通常是用在混凝土剪力墙或砌体墙外，单纯用于装饰功能，可以和保温材料、空气层组合形成复合墙体外保温构造。
6.3.3 复合保温外墙挂板是由内外混凝土层和内置的保温层通过连接件组合而成，具有围护、保温、隔热、隔声、装饰等功能。
6.3.4 预制混凝土外墙挂板也可以采用内保温墙身构造，由于梁柱及楼板周围与挂板内侧一般要求留有30~50mm调整间隙，内保温可以和防火做法结合实现连续铺设，不会存在热桥影响。

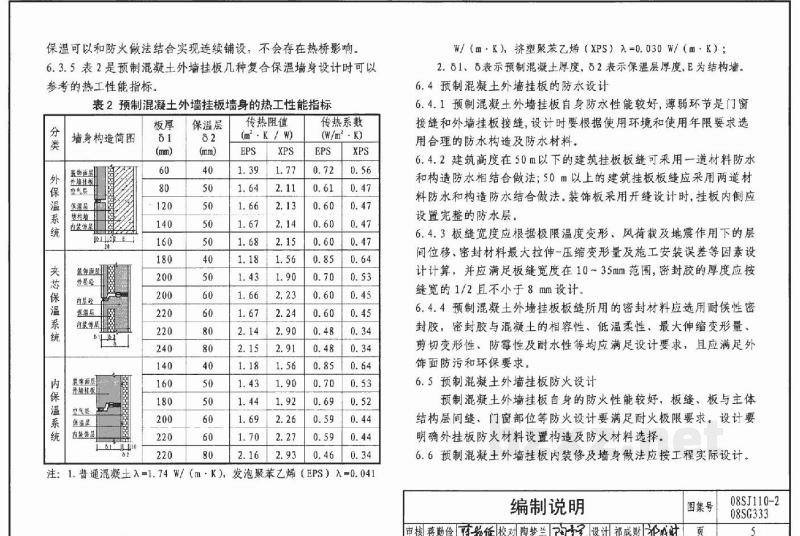

6.3.5 表2是预制混凝土外墙挂板几种复合保温墙身设计时可以参考的热工性能指标。
表2 预制混凝土外墙挂板墙身的热工性能指标
（注：以下为表格数据整理，单位：mm, m·K/W）
一、外保温系统
墙身构造简图：装饰面层 - 外墙挂板 - 空气层 - 保温层 - 结构层 - 内装饰层
参数：
- 板厚 t1: 60, 80, 120, 140, 160, 180, 200, 200, 220, 220, 240
- 保温层厚 t2: 40, 50, 50, 50, 50, 40, 50, 60, 60, 80, 80
- 传热阻值 (EPS): 1.39, 1.64, 1.66, 1.67, 1.68, 1.18, 1.43, 1.66, 1.67, 2.14, 2.15
二、夹芯保温系统
墙身构造简图：装饰面层 - 外层砼 - 保温层 - 内层砼 - 内装饰层
参数：
- 板厚 t1: 140, 160, 180, 200, 220, 220
- 保温层厚 t2: 40, 50, 50, 60, 60, 80
- 传热阻值 (EPS): 1.18, 1.43, 1.44, ... (数据截断，原文未完整提供后续数值)
三、内保温系统
墙身构造简图：装饰面层 - 外墙挂板 - 空气层 - 保温层 - 内装饰层
(原文数据在此处截断)
