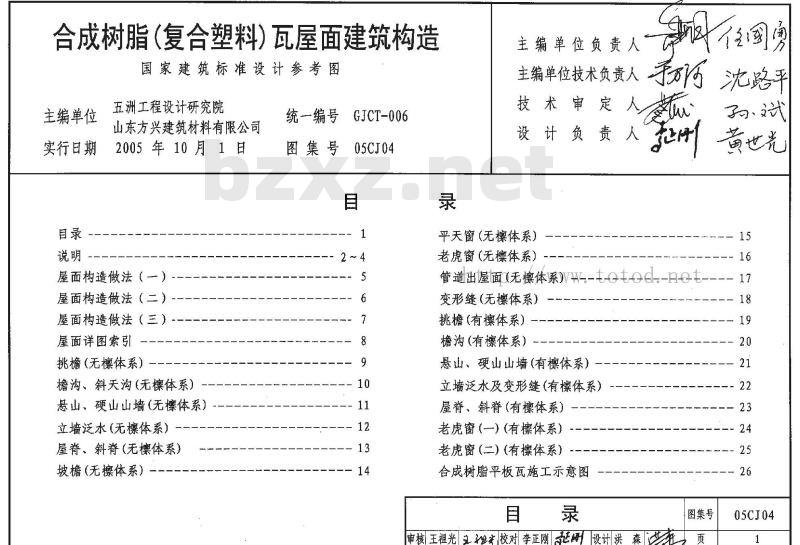

合成树脂(复合塑料)瓦屋面建筑构造国家建筑标准设计参考图
主编单位
实行日期
五洲工程设计研究院
山东方兴建筑材料有限公司
2005年10月1日
屋面构造做法（）
屋面构造做法（二）
屋面构造做法（三）-
屋面详图索引
挑檐（无体系）
檐沟、斜天沟（无模体系）
悬山、硬山山墙（无擦体系）
立墙泛水（无体系）
屋脊、斜脊（无体系）
坡檐（无擦体系）
统一编号
GJCT-006
图集号
05CJ04
主编单位负责人
主编单位技术负责人沈路平
技术审定
设计负责
平天窗(无体系）
老虎窗（无擦体系）
子、这试
我州黄也光
管道出屋面(无体系WW-tQtQd.-Het-变形缝（无擦体系）
挑檐(有擦体系）
檐沟(有擦体系）
悬山、硬山山墙(有体系）
立墙泛水及变形缝(有体系)
屋脊、斜脊(有擦体系）
老虎窗（一)(有体系）
老虎窗（二）（有擦体系）
合成树脂平板瓦施工示意图
图集号
审核王祖光光校对李正刚研设计洪森市页
05CJ04

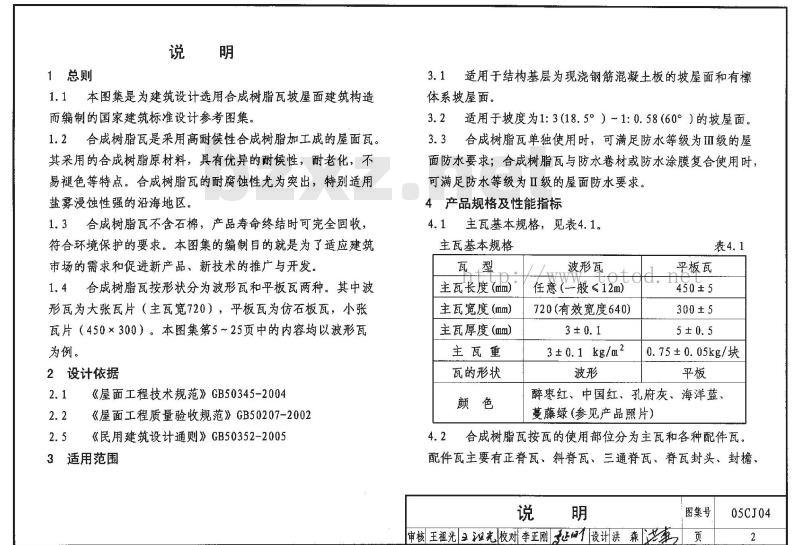

1总则
1.1本图集是为建筑设计选用合成树脂瓦坡屋面建筑构造而编制的国家建筑标准设计参考图集。1.2合成树脂瓦是采用高耐候性合成树脂加工成的屋面瓦。其采用的合成树脂原材料，其有优异的耐候性，耐老化，不易褪色等特点。合成树脂瓦的耐腐蚀性尤为突出，特别适用盐雾浸蚀性强的沿海地区。
1.3合成树脂瓦不含石棉，产品寿命终结时可完全回收符合环境保护的要求。本图集的编制目的就是为了适应建筑市场的需求和促进新产品、新技术的推广与开发，1.4合成树脂瓦按形状分为波形瓦和平板瓦两种。其中波形瓦为大张瓦片（主瓦宽720），平板瓦为仿石板瓦，小张瓦片（450×300）。本图集第5~25页中的内容均以波形瓦为例。
2设计依据
《屋面工程技术规范》GB50345-2004《屋面工程质量验收规范》GB50207-2002《民用建筑设计通则》GB50352-20053适用范围
3.1适用于结构基层为现浇钢筋混凝土板的坡屋面和有擦体系坡屋面。
3.2适用于坡度为1:3（18.5°）～1:0.58（60°）的坡屋面。3.3合成树脂瓦单独使用时，可满足防水等级为Ⅲ级的屋面防水要求；合成树脂瓦与防水卷材或防水涂膜复合使用时，可满足防水等级为Ⅱ级的屋面防水要求。4产品规格及性能指标
4.1主瓦基本规格，见表4.1。
主瓦基本规格
瓦型/
波形瓦
主瓦长度(mm)。任意（一般≤12m）主瓦宽度(mm)
主瓦厚度(mm)
主瓦重
瓦的形状
720（有效宽度640）
3±0.1kg/m2
平板瓦
450±5
300±5
0.75±0.05kg/块
醉枣红、中国红、孔府灰、海洋蓝、蔓藤绿（参见产品照片）
合成树脂瓦按瓦的使用部位分为主瓦和各种配件瓦，配件瓦主要有正脊瓦、斜脊瓦、三通脊瓦、脊瓦封头、封檐说明
图集号
审核王祖光汉光校对李正刚设计洪森艺车页05CJ04

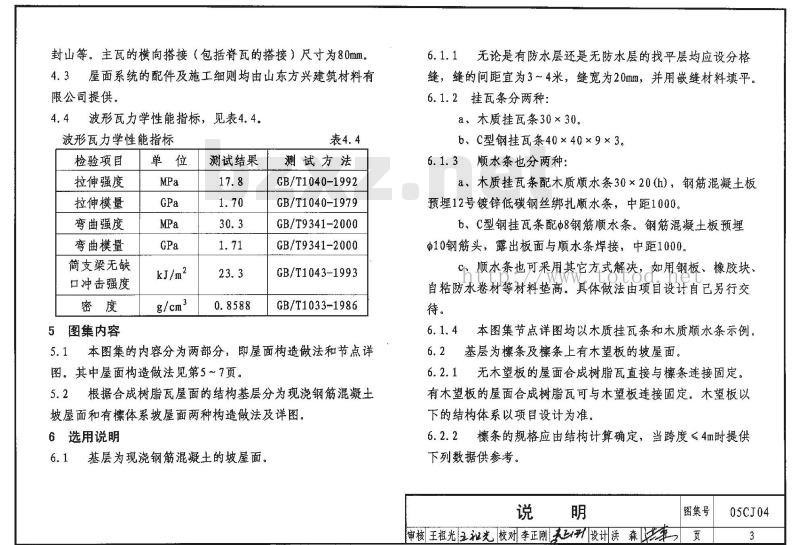

封山等。主瓦的横向搭接（包括脊瓦的搭接）尺寸为80mm。4.3屋面系统的配件及施工细则均由山东方兴建筑材料有限公司提供，
4.4波形瓦力学性能指标，见表4.4。波形瓦力学性能指标
检验项目
拉伸强度
拉伸模量
弯曲强度
弯曲模量
简支梁无缺
口冲击强度
5图集内容
测试结果
测试方法
GB/T1040-1992
GB/T1040-1979
GB/T9341-2000
GB/T9341-2000
GB/T1043-1993
GB/T1033-1986
5.1本图集的内容分为两部分，即屋面构造做法和节点详图。其中屋面构造做法见第5～7页。5.2根据合成树脂瓦屋面的结构基层分为现浇钢筋混凝土坡屋面和有体系坡屋面两种构造做法及详图6选用说明
基层为现浇钢筋混凝土的坡屋面。6.1.1无论是有防水层还是无防水层的找平层均应设分格缝，缝的间距宜为3～4米，缝宽为20mm，并用嵌缝材料填平6.1.2挂瓦条分两种：
a、木质挂瓦条30×30。
b、C型钢挂瓦条40×40×9×3。6.1.3顺水条也分两种：
a、木质挂瓦条配木质顺水条30×20(h)，钢筋混凝土板预埋12号镀锌低碳钢丝绑扎顺水条，中距1000。b、C型钢挂瓦条配Φ8钢筋顺水条。钢筋混凝土板预埋Φ10钢筋头，露出板面与顺水条焊接，中距1000C顺水条也可采用其它方式解决，如用钢板、橡胶块，自粘防水卷材等材料垫高。具体做法由项目设计自己另行交待。
6.1.4本图集节点详图均以木质挂瓦条和木质顺水条示例。6.2基层为擦条及擦条上有木望板的坡屋面。6.2.1无木望板的屋面合成树脂瓦直接与擦条连接固定。有木望板的屋面合成树脂瓦可与木望板连接固定。木望板以下的结构体系以项目设计为准。6.2.2条的规格应由结构计算确定，当跨度≤4m时提供下列数据供参考。
图集号
审核王祖光租光校对李正刚以升设计洪森事页05CJ04

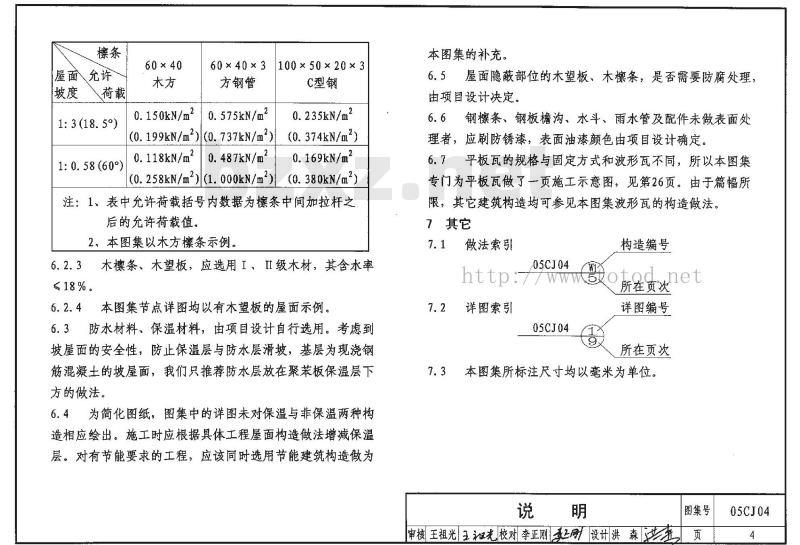

屋面允许
1:3(18.5°)
1:0.58(60°)
60×40
0.150kN/m2
(0.199kN/m2)
0.118kN/m2
(0.258kN/m2)
60×40×3
方钢管
0.575kN/m2
(0.737kN/m2)
0.487kN/m2
(1.000kN/m2）
100×50×20×3
C型钢
0.235kN/m2
(0.374kN/m2）
0.169kN/m2
(0.380kN/m2)
注：1、表中允许荷载括号内数据为擦条中间加拉杆之后的允许荷载值。
2、本图集以木方条示例
木条、木望板，应选用I、I级木材，其含水率≤18% 。
本图集节点详图均以有木望板的屋面示例。6.3防水材料、保温材料，由项目设计自行选用。考虑到坡屋面的安全性，防止保温层与防水层滑坡，基层为现浇钢筋混凝土的坡屋面，我们只推荐防水层放在聚苯板保温层下方的做法。
6.4为简化图纸，图集中的详图未对保温与非保温两种构造相应绘出。施工时应根据具体工程屋面构造做法增减保温层。对有节能要求的工程，应该同时选用节能建筑构造做为本图集的补充。
6.5屋面隐蔽部位的木望板、木条，是否需要防腐处理，由项目设计决定。
6.6钢条、钢板檐沟、水斗、雨水管及配件未做表面处理者，应刷防锈漆，表面油漆颜色由项目设计确定。6.7平板瓦的规格与固定方式和波形瓦不同，所以本图集专门为平板瓦做了一页施工示意图，见第26页。由于篇幅所限，其它建筑构造均可参见本图集波形瓦的构造做法。7　其它
做法索引
构造编号
05CJ04
http://wwwotod
所在页次
详图索引
05CJ04
详图编号
所在页次
本图集所标注尺寸均以毫米为单位。说明
审核王祖光日祖充校对李正刚网设计洪森班图集号
05CJ04

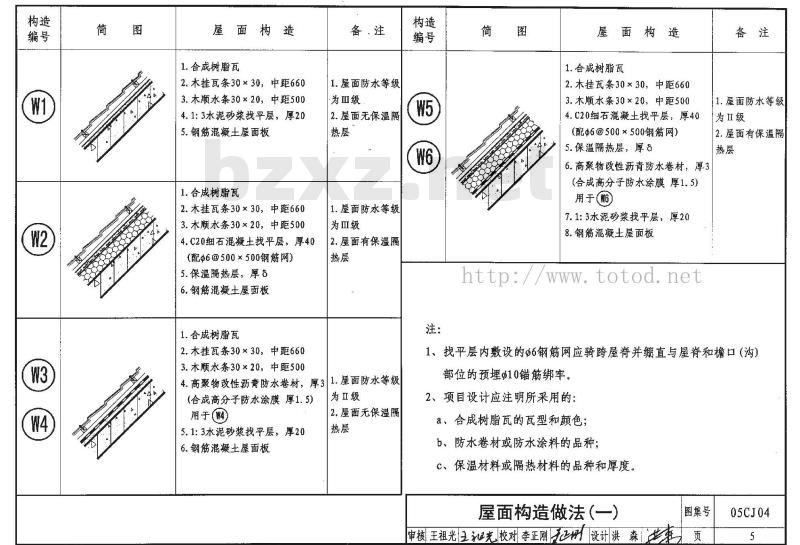

屋面构造
1.合成树脂瓦
2.木挂瓦条30×30，中距660
3.木顺水条30×20，中距500
4.1:3水泥砂浆找平层，厚20
5.钢筋混凝土屋面板
1.合成树脂瓦
2.木挂瓦条30×30，中距660
3.木顺水条30×20，中距500
4.C20细石混凝土找平层，厚40
（配46@500×500钢筋网）
5.保温隔热层，厚6
6.钢筋混凝土屋面板
1. 合成树脂瓦
2.木挂瓦条30×30，中距660
1.屋面防水等级
·为Ⅱ级
2.屋面无保温隔
1.屋面防水等级
为Ⅲ级
2.屋面有保温隔
3.木顺水条30×20，中距500
4.高聚物改性沥青防水卷材，厚31.屋面防水等级（合成高分子防水涂膜厚1.5)
用于(W4)
5.1:3水泥砂浆找平层，厚20
6.钢筋混凝土屋面板
为Ⅱ级
2.屋面无保温隔
屋面构造
1.合成树脂瓦
2.木挂瓦条30×30，中距660
3.木顺水条30×20，中距500
4.C20细石混凝土找平层，厚40
（配6@500×500钢筋网）
5.保温隔热层，厚8
6.高聚物改性沥青防水卷材，厚3(合成高分子防水涂膜厚1.5)
用于（W6）
7.1:3水泥砂浆找乎层，厚20
8.钢筋混凝土屋面板
http://totod.net
1.屋面防水等级
为I级
2.屋面有保温隔
1、找平层内敷设的6钢筋网应骑跨屋脊并绷直与屋脊和檐口（沟）部位的预埋10锚筋绑牢。
2、项目设计应注明所采用的
&、合成树脂瓦的瓦型和颜色；
b、防水卷材或防水涂料的品种；C、保温材料或隔热材料的品种和厚度。屋面构造做法（一）
审核王祖光2克校对李正刚设计洪森华车图集号
05CJ04
屋面构造
1.合成树脂瓦
2.挂瓦条C型钢40×40×9×3
中距660
3.顺水条8钢筋，中距500
4.1:3水泥砂浆找平层，厚20
5.钢筋混凝土屋面板
1.合成树脂瓦
2.挂瓦条C型钢100×50×20×3
中距660
3.顺水条8钢筋，中距500
4.C20细石混凝土找平层，厚40
（配6@500×500钢筋网）
5.保温隔热层，厚8
6.钢筋混凝土屋面板
1.合成树脂瓦
2.挂瓦条C型钢100×50×20×3
中距660
3.顺水条8钢筋，中距500
4.高聚物改性沥青防水卷材，厚3(合成高分子防水涂膜厚1.5)
用于@10
5.1:3水泥砂浆找平层，厚20
6.钢筋混凝土屋面板
1.屋面防水等级
为Ⅲ级
2.屋面无保温隔
1.屋面防水等级
为Ⅲ级
2.屋面有保温隔
1.屋面防水等级
为Ⅱ级
2.屋面无保温
屋面构造
1.合成树脂瓦
2.挂瓦条C型钢100×50×20×30中距660
3.顺水条8钢筋，中距500
4.C20细石混凝土找平层，厚40
（配$6@500×500钢筋网）
5.保温隔热层，厚8
6.高聚物改性沥青防水卷材，厚3(合成高分子防水涂膜厚1.5)
用于W12
7.1:3水泥砂浆找平层，厚20
8.钢筋混凝土屋面板
http://totod.net
i1.屋面防水等级
为I级
2.屋面有保温隔
1、找平层内敷设的6钢筋网应骑跨屋脊并绷直与屋脊和檐口（沟)部位的预埋@10锚筋绑牢。
2、项目设计应注明所采用的：
a、合成树脂瓦的瓦型和颜色：
b、防水卷材或防水涂料的品种；C、保温材料或隔热材料的品种和厚度，屋面构造做法（二）
图集号
审核王祖光光校对李正刚起设洪森页
05CJ04
屋面构造
1. 合成树脂瓦
2.空铺防水卷材一层
3.木望板，厚20
4.木条60×40，中距660
1. 合成树脂瓦
2.空铺防水卷材一层
3.木望板，厚20
4.保温层，厚8
5.承托网
6.木条60×40，
中距660
1.合成树脂瓦
2.木条60×40，中距660
1.合成树脂瓦
2.空铺防水卷材一层
3.木望板，厚20
4.C型钢条100×50×20×3
中距660
1. 合成树脂瓦
2.空铺防水卷材一层
3.木望板，厚20
4.保温层，厚
5.承托网
6.C型钢条100×50×20×3Www.bzxZ.net
中距660
1.屋面防水等级
为亚级
1.屋面防水等级
为Ⅲ级
1.屋面防水等级
为Ⅱ级
2.屋面无望板、
无保温层
1.屋面防水等级
为Ⅱ级
1.屋面防水等级
为Ⅲ级
1.合成树脂瓦
2.C型钢条100×50×20×3
中距660
1.合成树脂瓦
2.空铺防水卷材--层
3.木望板，厚20
4.方钢管楼条60×40×3
中距660
1.合成树脂瓦
2.空铺防水卷材-层
v.米望板,厚200d。net
4.保温层，厚8
5.承托网
6.方钢管条60×40×3
中距660
1.合成树脂瓦
2.方钢管榛条60×40×3
中距660
注：1、保温层材料及厚度6按需要由项目设计确定备注
1.屋面防水等级
为Ⅲ级
1.屋面防水等级
为Ⅱ级
1.屋面防水等级
为Ⅱ级
1.屋面防水等级
为Ⅱ级
2、承托网可选：直径中1.5mm的不锈钢丝网；也可选用钢板网，厚1.5mm（须油漆）；亦可选用铝板网，厚1.0mm。3、N15).(W18),(W21)只能用于平屋面改坡屋面工程或临时建筑屋面构造做法（三）
图集号
审核王祖光光校对李正刚和栅设计洪森步事页05CJ04
立墙泛水
悬山山墙
10入23
平屋面
老虎蜜斜天沟
平天窗
10人1020
避雷带
老虎窗
斜天沟
斜天沟
变形缝
屋脊（正脊）
ea有变形缝时
立墙泛水
屋面详图索引
图集号
审核王祖光王江光校对李正刚列设计洪森步统页
05CJ04
密封膏封严
D20泄水管
中距3000
上端管口
周围缝隙用密封膏封严
合成树脂瓦
屋面板内预埋$10
钢筋头中距1000
金属条板吊顶
合成树脂瓦
金属条板吊顶
注：1、图中尺寸L、H由项目设计确定有无保温隔热层或
防水层见项目设计
有无保温隔热层或
防水层见项目设计
D20泄水管
中距3000
上端管口
周围缝隙用密封膏封产
合成树脂瓦
屋面板内预埋010
钢筋头中距1000
合成树脂瓦
挑檐（无体系）
图集号
审核王祖光夫校对李正刚洲设计洪森页
05CJ04
1:2.5水泥砂浆
密封膏封严
雨水口
防水层
附加防水层
1:3水泥砂浆找1%坡最薄处20
钢筋混凝土檐沟
附加防水层
合成树脂瓦
有无保温隔热层或
防水层见项目设计
屋面板内预埋10
钢筋头中距1000
D20泄水管
中距3000
上端管口
周围缝隙用密封膏封严
0.5厚彩色钢板斜天沟
有无保温隔热层或
防水层见项目设计
斜天沟
1:2.5水泥砂浆20
密封膏封严
雨水口
0.5厚彩色
钢板封檐板
防水层
/附加防水层
1:3水泥砂浆找1%坡最薄处20
钢筋混凝土檐沟
合成树脂瓦
注：1、图中尺寸B、H由项目设计确定。檐沟、斜天沟（无体系）
审核王祖光充校对李正刚网设计洪森图集号
05CJ04
挑檐钢支架
@<2500
0.5厚彩色钢板
泛水板
屋面防水层
0.5厚彩色钢板
0.5厚彩色钢板
封檐板
密封膏封严
密封膏封严
水泥钉或
射钉@500
附加防水层
宽500
彩色钢板封檐板
密封膏封严
屋面板内预埋010
钢筋头中距1000
35拉铆钉
M8x80胀锚螺栓
30http
密封膏封严
10.5厚彩色钢板
封檐板
M8x80胀锚螺栓
金属条板吊顶
金属条板吊顶
铝合金板压条
0.5厚彩色
钢板封檐板
注：1、角钢的连接均用电焊，角钢表面刷防锈漆，2、封檐板、屋脊等相关的连接件及钉铆件由瓦材生产厂家配套供应
3、图中尺寸L、H由项目设计确定悬山、硬山山墙（无体系）
审核王祖光元校对李正刚设计洪森，图集号
05CJ04
密封膏封严
防水层
附加防水层
宽500
水泥钉或射钉@500
镀锌垫片20x20x0.7
彩色钢板
泛水板
有无保温隔热层见项目设计
密封膏封严
防水层
附加防水层
宽500
合成树脂瓦
水泥钉或射钉@500
镀锌垫片20x200.7
彩色钢板
泛水板
合成树脂瓦
屋面板内预埋@10
钢筋头中距1000
密封膏封严
密封膏封严
水泥钉或射钉@500
镀锌垫片20×20x0.7
彩色钢板
泛水板
合成树脂瓦
彩色钢板泛水
（/www。totod.n板.t连接件等颜色http:
水泥钉或射钉@500
镀锌垫片20×20×0.7
彩色钢板
泛水板
合成树脂瓦
立墙泛水（无標体系）
均与合成树脂瓦相
2、防水层为卷材
者，附加防水层采
用2厚高聚物改性沥
青卷材；防水层为
涂膜者，附加防水
层采用一布二涂。
图集号
审核王祖光三校对李正刚设计洪森页
05CJ04
