08BJ9-1 室外工程-围墙、围栏

华北标BJ系列图集（原88J系列）08BJ9-1 室外工程-围墙、围栏

编制单位：华北地区建筑设计标准化办公室、北京市建筑设计标准化办公室

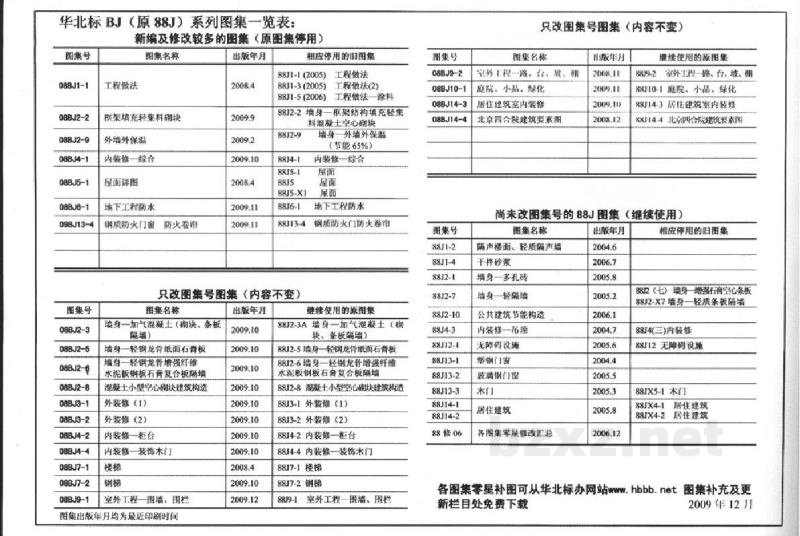

一、华北标BJ（原88J）系列图集一览表

1. 新编及修改较多的图集（原图集停用）

| 图集号 | 图集名称 | 出版年月 | 相应停用的旧图集 |
| :--- | :--- | :--- | :--- |
| 08BJ1-1 | 工程做法 | 2008.4 | 88J1-1 (2005) |
| 08BJ2-2 | 外墙外保温 | 2009.9 | 88J2-2 墙身-框架结构填充轻集料混凝土空心砌块 |
| 08BJ2-9 | 内装修-综合 | 2009.2 | 88J2-9 |
| 08BJ4-1 | 屋面详图 | 2009.10 | 88J4-1 |
| 08BJ5-1 | 地下工程防水 | 2008.4 | 88J5-1 |
| 08BJ6-1 | 钢质防火门窗 | 2009.11 | 88J6-1 |
| 09BJ13-4 | 防火卷帘 | 2009.11 | 88J13-4 |

2. 只改图集号图集（内容不变）

| 图集号 | 图集名称 | 出版年月 |
| :--- | :--- | :--- |
| 08BJ2-3 | 墙身-加气混凝土（砌块、条板隔墙） | 2009.10 |
| 08BJ2-5 | 墙身-轻钢龙骨纸面石膏板 | 2009.10 |
| 08BJ2-6 | 墙身-轻钢龙骨增强纤维水泥板钢板石膏复合板隔墙 | 2009.10 |
| 08BJ2-8 | 混凝土小型空心砌块建筑构造 | 2009.10 |
| 08BJ3-1 | 外装修（1） | 2009.10 |
| 08BJ3-2 | 外装修（2） | 2009.10 |
| 08BJ4-2 | 内装修-柜台 | 2009.10 |
| 08BJ4-4 | 内装修-装饰木门 | 2009.10 |
| 08BJ7-1 | 楼梯 | 2008.4 |
| 08BJ7-2 | 钢梯 | 2009.10 |
| 08BJ9-1 | 室外工程-围墙、围栏 | 2009.12 |

注：上述“只改图集号”对应的旧图集编号分别为：88J2-3A、88J2-5、88J2-6、88J2-8、88J3-1、88J3-2、88J4-2、88J4-4、88J7-1、88J7-2、88J9-1。

3. 继续使用的原图集

| 图集号 | 图集名称 | 出版年月 |
| :--- | :--- | :--- |
| 08BJ9-2 | 室外工程-路、台、坡、棚 | 2008.1 |
| 08BJ10-1 | 庭院、小品、绿化 | 2009.1 |
| 08BJ14-3 | 居住建筑室内装修 | 2009.10 |
| 08BJ14-4 | 北京四合院建筑要素图 | 2008.12 |

注：上述对应的旧图集编号分别为：88J9-2、88J10-1、88J14-3、88J14-4。

4. 尚未改图集号的88J图集（继续使用）

| 图集名称 | 出版年月 | 备注/对应旧图集 |
| :--- | :--- | :--- |
| 隔声楼面、轻质隔声墙 | 2004.6 | 88J2(七) 墙身-增强石膏空心条板 |
| 干拌砂浆 | 2006.7 | 88J2-X7 墙身-轻质条板隔墙 |
| 墙身-多孔砖 | 2005.8 | 88J4(三) 内装修 |
| 墙身-轻体砖 | 2005.2 | - |
| 公共建筑节能构造 | 2006.1 | - |
| 内装修-吊顶 | 2004.7 | - |
| 无障碍设施 | 2005.6 | 88J12 无障碍设施 |
| 塑钢门窗 | 2004.4 | - |
| 玻璃钢门窗 | 2005.5 | - |
| 木门 | 2005.3 | 88JX5-1 木门 |
| 居住建筑 | 2005.8 | 88JX4-1 |
| 各图集零星修改汇总 | 2006.12 | 88JX4-2 居住建筑 |

注：各图集零星补图可从华北标办网站“图集补充及更新”栏目处免费下载。

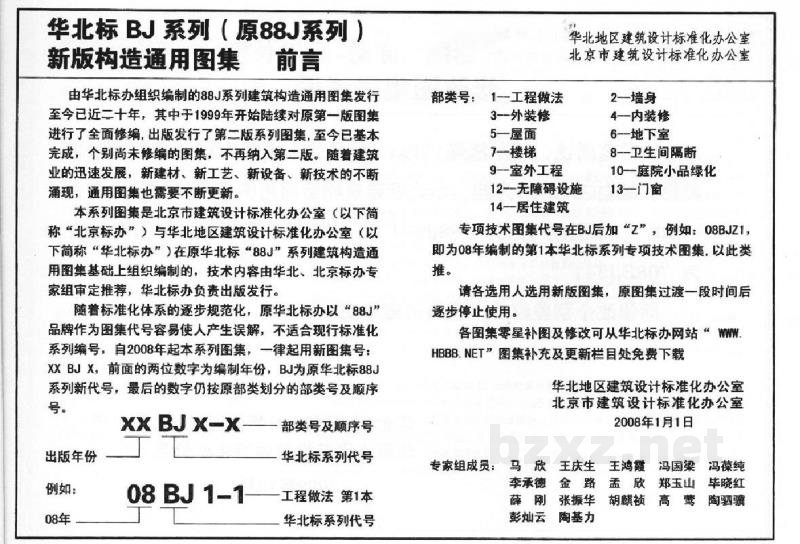

二、前言

由华北标办组织编制的88J系列建筑构造通用图集发行至今已近二十年。其中，自1999年开始陆续对原第一版图集进行了全面修编，出版发行了第二版系列图集，至今已基本完成，个别尚未修编的图集不再纳入第二版。

随着建筑业的迅速发展，新建材、新工艺、新设备、新技术的不断涌现，通用图集也需要不断更新。本系列图集是北京市建筑设计标准化办公室（以下简称“北京标办”）与华北地区建筑设计标准化办公室（以下简称“华北标办”）在原华北标“88J”系列建筑构造通用图集基础上组织编制的。技术内容由华北、北京标办专家组审定推荐，华北标办负责出版发行。

随着标准化体系的逐步规范化，原华北标办以88J品牌作为图集代号容易使人产生误解，不适合现行标准化系列编号。自2008年起，本系列图集一律起用新图集号：XXBJX。

- 前面的两位数字为编制年份（例如：08代表2008年）；
- BJ为原华北标88J系列新代号；
- 最后的数字仍按原部类划分的部类号及顺序号（例如：08BJ1-1代表08年编制的第1本华北标系列工程做法第1本）。

部类号说明：
1-工程做法
2-墙身
3-外装修
4-内装修
5-屋面
6-地下室
7-楼梯
8-卫生间隔断
9-室外工程
10-庭院小品绿化
12-无障碍设施
13-门窗
14-居住建筑

专项技术图集代号在BJ后加“Z”，例如：08BJZ1，即为08年编制的第1本华北标系列专项技术图集，以此类推。

请各选用人员选用新版图集，原图集过渡一段时间后逐步停止使用。各图集零星补图及修改可从华北标办网站“图集补充及更新”栏目处免费下载。

华北地区建筑设计标准化办公室
北京市建筑设计标准化办公室
2008年1月1日

专家组成员：马欣、王庆生、王鸿发、冯国梁、冯葆纯、李承德、金路、孟欣、郑玉山、薛刚、张振华、彭灿云、陶基力、毕晓红、胡麒祯、高莺、陶驷骥

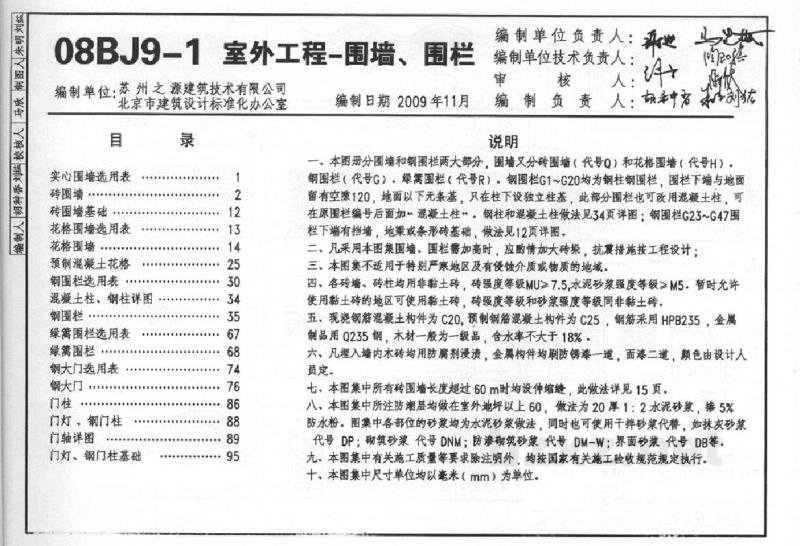

三、08BJ9-1 室外工程-围墙、围栏 编制说明

编制单位：苏州之源建筑技术有限公司、北京市建筑设计标准化办公室
编制负责人：种刻航
编制日期：2009年11月

1. 本图册分围墙和钢围栏两大部分。围墙又分砖围墙（代号Q）和花格围墙（代号H）；钢围栏（代号G）；绿篱围栏（代号R）。
2. 钢围栏G1~G20均为钢柱钢围栏，围栏下端与地面留有空隙120mm，地面以下无条基，只在柱下设独立柱基。此部分围栏也可改用混凝土柱，可在原围栏编号后面加“混凝土柱”字样，钢柱和混凝土柱做法见第34页详图。
3. 钢围栏G23~G47围栏下端有挡墙、地梁或条形砖基础，做法见第12页详图。
4. 凡采用本图集围墙、围栏带需加高时，应酌情加大砖垛，抗震措施按工程设计。
5. 本图集不适用于特别严寒地区及有侵蚀介质或物质的地域。
6. 各砖墙、砖柱均用非黏土砖，砖强度等级MU7.5，水泥砂浆强度等级≥M5。暂时允许使用黏土砖的地区可使用黏土砖，砖强度等级和砂浆强度等级同非黏土砖。
7. 现浇钢筋混凝土构件为C20，预制钢筋混凝土构件为C25，钢筋采用HPB235，金属制品用Q235钢，木材一般为一级品，含水率不大于18%。
8. 凡埋入墙内木砖均用防腐剂浸渍，金属构件均刷防锈漆一道，面漆二道，颜色由设计人员定。
9. 本图集中所有砖围墙长度超过60m时均设伸缩缝，此做法详见第15页。
10. 本图集中所注防潮层均做在室外地坪以上60mm，做法为20厚1:2水泥砂浆，掺5%防水粉。图集中各部位的砂浆均为水泥砂浆做法，同时也可使用干拌砂浆代替，如抹灰砂浆代号DP、砌筑砂浆代号DNM、防渗砌筑砂浆代号DM-W、界面砂浆代号DB等。
11. 本图集中有关施工质量等要求除注明外，均按国家有关施工验收规范规定执行。
12. 本图集中尺寸单位均以毫米（mm）为单位。

四、目录

1. 实心围墙选用表
2. 砖围墙
3. 砖围墙基础
4. 花格围墙选用表
5. 花格围墙
6. 预制混凝土花格
7. 钢围栏选用表
8. 混凝土柱、钢柱详图
9. 钢围栏
10. 绿篱围栏选用表
11. 绿篱围栏
12. 钢大门选用表
13. 钢大门
14. 门柱
15. 门灯、钢门柱
16. 门轴详图
17. 门灯、钢门柱基础

五、构造做法摘要

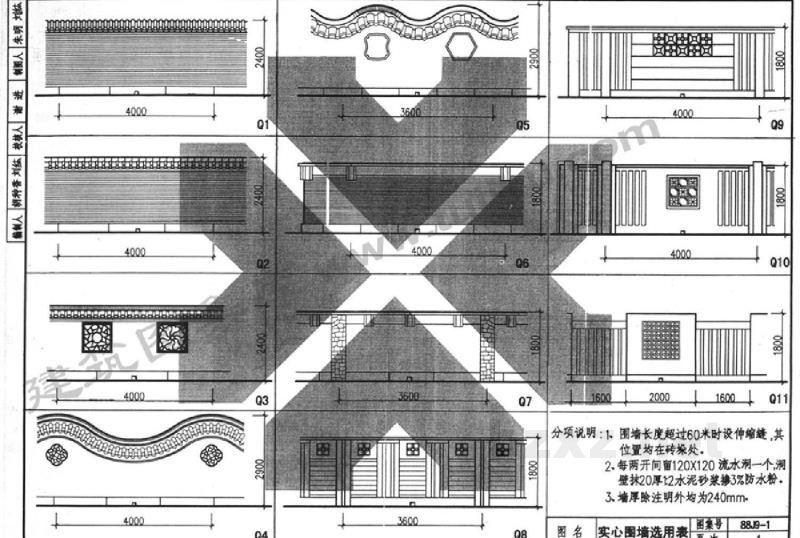

1. 实心围墙选用表相关说明：
- 围墙长度超过60米时设伸缩缝，其位置均在砖垛处。
- 每两开间窗120x120流水槽制一个洞，壁抹20厚1:2水泥砂浆掺3%防水粉。
- 墙厚除注明外均为240mm。

2. Q1立面及剖面做法：
- 清水砖墙为1:1水泥砂浆勾缝。
- 围墙勒脚饰面材料由设计人定。
- 围墙高度超过2400mm时，需加大砖垛尺寸按工程设计。
- 防潮层做法：20厚1:2水泥砂浆。
- 压顶做法：120x120流水槽。

3. Q2立面及剖面做法：
- 立砖、平砖结合砌筑。
- 压顶：1:3豆石混凝土。
- 防潮层：同上。

注：具体尺寸、钢筋配置及节点详图请参考原图集图纸部分。
