06J014 楼地面保温隔热建筑构造（三）（聚氨酯硬泡体保温隔热）

楼地面保温隔热建筑构造（三）
（聚氨酯硬泡体保温隔热）

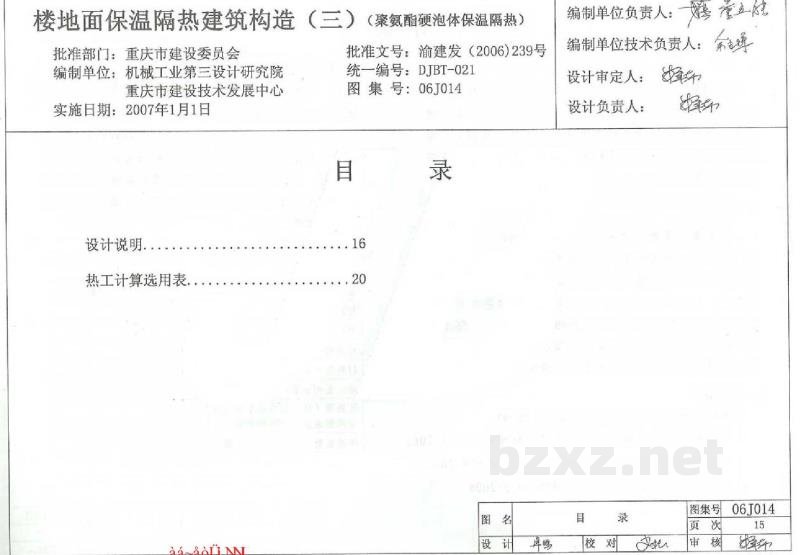

目　录

设计说明........................................16
热工计算选用表.................................20

aa-00J14N

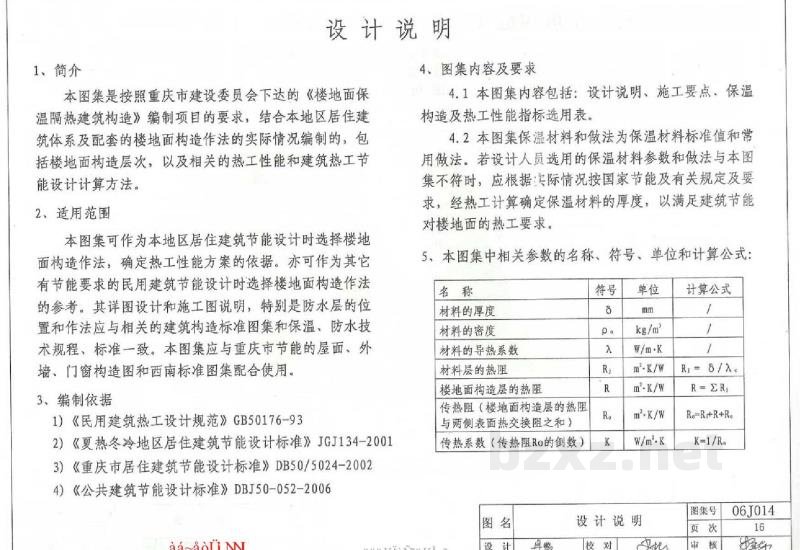

设计说明

1、简介

本图集是按照重庆市建设委员会下达的《楼地面保温隔热建筑构造》编制项目的要求，结合本地区居住建筑体系及配套的楼地面构造作法的实际情况编制的，包括楼地面构造层次，以及相关的热工性能和建筑节能设计计算方法。

2、适用范围

本图集可作为本地区居住建筑节能设计时选择楼地面构造作法，确定热工性能方案的依据。亦可作为其它有节能要求的民用建筑节能设计时选择楼地面构造作法的参考。其详图设计和施工图说明，特别是防水层的位置和作法应与相关的建筑构造标准集和保温、防水技术规程、标准一致。本图集应与重庆市节能的屋面、外墙、门窗构造图和西南标准图集配合使用。

3、编制依据

1. 1) 《民用建筑热工设计规范》GB50176-93
2. 2) 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
3. 3) 《重庆市居住建筑节能设计标准》DB50/5024-2002
4. 4) 《公共建筑节能设计标准》DBJ50-052-2006

4、图集内容及要求

4.1 本图集内容包括：设计说明、施工要点、保温构造及热工性能指标选用表。

4.2 本图集保温材料和做法为保温材料标准值和常用做法，若设计人员选用的保温材料参数和做法与本图集不符时，应根据实际情况按国家节能及有关规定及要求，经热工计算确定保温材料的厚度，以满足建筑节能对楼地面的热工要求。

5、本图集中相关参数的名称、符号、单位和计算公式：

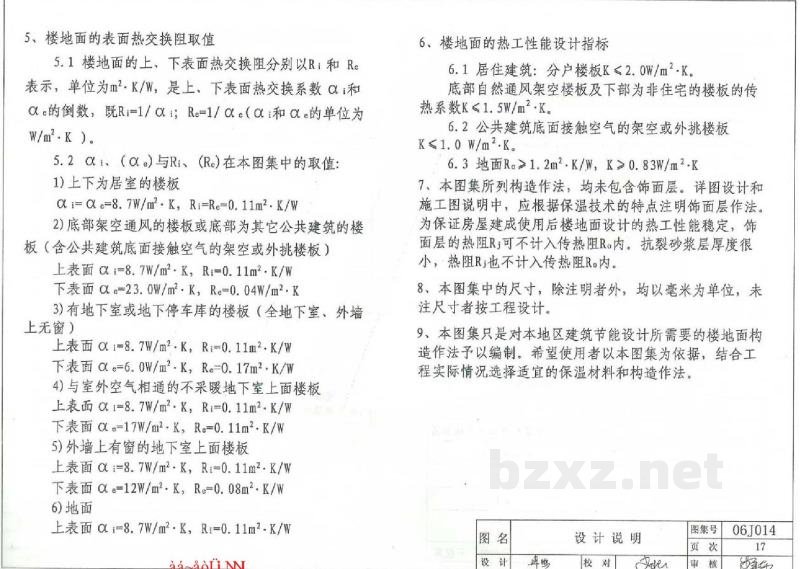

5. 楼地面的表面热交换阻值取值

5.1 楼地面的上、下表面热交换阻值分别以 R_i 和 R_e 表示，单位为 m²·K/W，是上、下表面热交换系数 α_i 和 α_e 的倒数，既 R_i=1/α_i; R_e=1/α_e (α_i 和 α_e 的单位为 W/m²·K)。

5.2 α_i、(α_e)与R_i、(R_e)在本图集重中的取值:

1) 上为下居室的楼板

α_i=α_e=8.7W/m²·K，R_i=R_e=0.11m²·K/W

2) 底部架空通风的楼板或底部为其它公共建筑的楼板（含公共建筑底面接触空气的架空或外挑模板）

上表面 α_i=8.7W/m²·K，R_i=0.11m²·K/W

下表面 α_e=23.0W/m²·K，R_e=0.04W/m²·K

3) 有地下室或地下停车库的楼板（全地下室、外墙上无窗）

上表面 α_i=8.7W/m²·K，R_i=0.11m²·K/W

下表面 α_e=6.0W/m²·K，R_e=0.17m²·K/W

4) 与室外空气相邻的不采暖地下室上面楼板

上表面 α_i=8.7W/m²·K，R_i=0.11m²·K/W

下表面 α_e=17W/m²·K，R_e=0.11m²·K/W

5) 外墙上开窗的地下室上面楼板

上表面 α_i=8.7W/m²·K，R_i=0.11m²·K/W

下表面 α_e=12W/m²·K，R_e=0.08m²·K/W

6) 地面

上表面 α_i=8.7W/m²·K，R_i=0.11m²·K/W

6、楼地面的热工性能设计指标

6.1 居住建筑：分户楼板 K≤2.0W/m²·K。

底部自然通风架空楼板及下部为非住宅的楼板的传热系数 K≤1.5W/m²·K。

6.2 公共建筑底面接触空气的架空或外挑楼板

K ≤ 1.0 W/m² · K

6.3 地面 R_e≥1.2m²·K/W，K ≥ 0.83W/m²·K

7、本图集所列构造作法，均未包含饰面层。详图设计和施工图说明中，应根据保温技术的特点注明饰层厚度。

为保证房屋建成使用后楼地而设计的热工性能稳定，饰面层的热阻R_f可不计入传热阻R_o内。装裂砂浆层厚度很小，热阻R_f也不计入传热阻R_o内。

8、本图集中的尺寸，除注明者外，均以毫米为单位，未注尺寸者按工程设计。

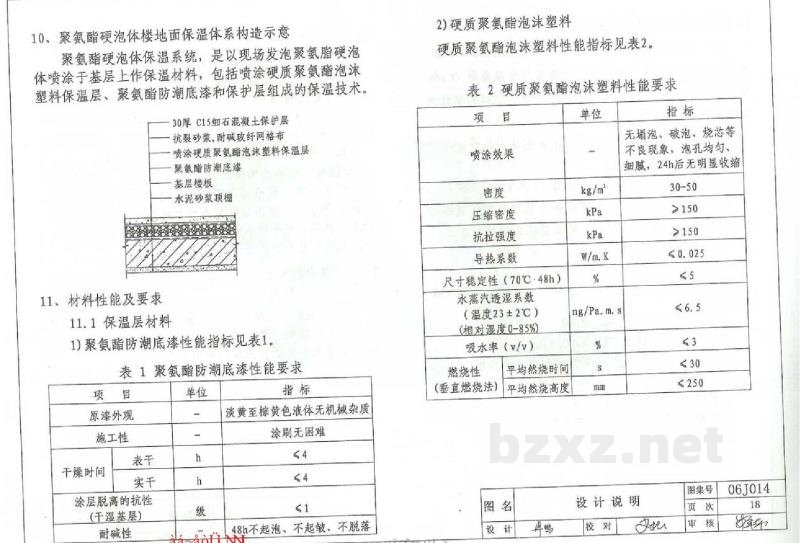

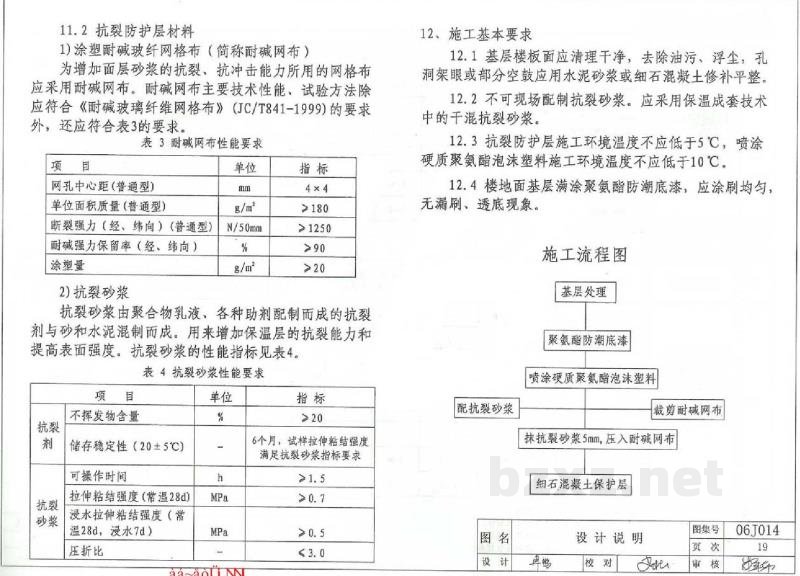

9、本图集是对本地区建筑节能设计所需要的楼地面构造作法予以编制。希望使用者以本图集为依据，结合工程实际情况选择适宜的保温材料和构造作法。
