08D800-1 民用建筑电气设计要点图集（GJBT-1056）

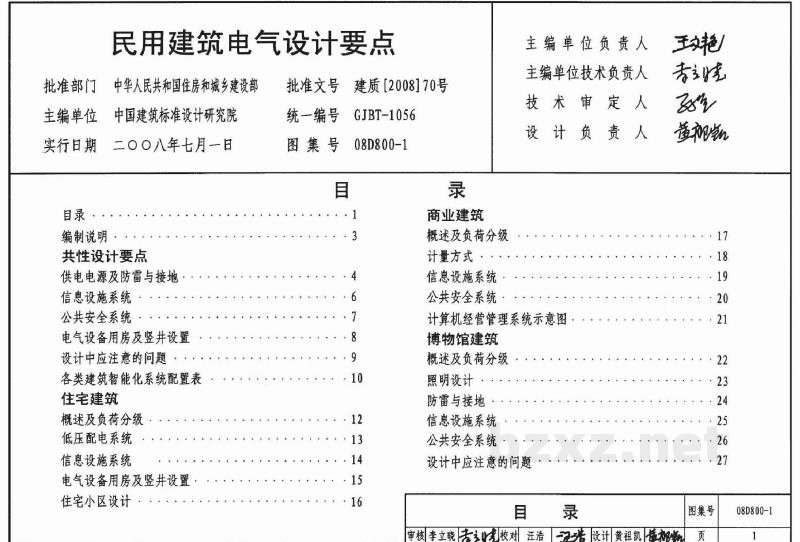

目录 ...................................................... 1

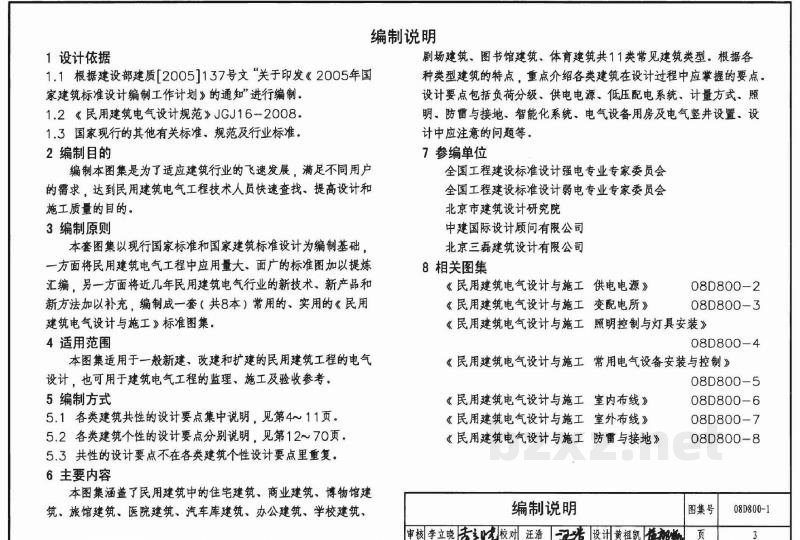

编制说明 .................................................... 3
共性设计要点

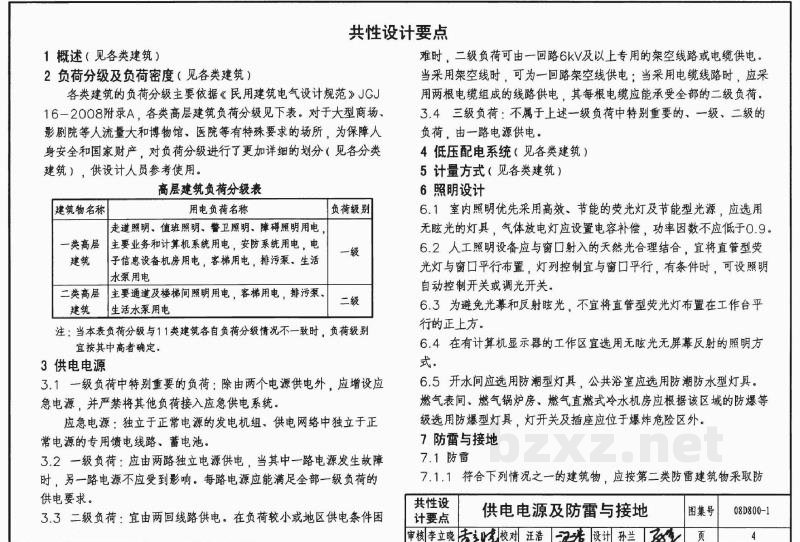

  供电源及防雷与接地 ........................................ 4
  信息设施系统 .............................................. 6
  公共安全系统 .............................................. 7
  电气设备用房及竖井设置 .................................... 8
  设计中应注意的问题 ........................................ 9
  各类建筑智能化系统配置表 .................................. 10

1 设计依据

1. 根据建设部建标[2005]137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。
2. JGJ16-2008
3. 国家现行的其他有关标准、规范及行业标准。

2 编制目的

本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到民用建筑电气工程技术员快速查找、提高设计和施工质量的目的。

3 编制原则

本图以现行国家标准和国家建筑标准设计为基础，一方面将民用建筑电气工程中应用量大、面广的标准图加以提炼汇编，另一方面将近几年来建筑电气行业的新材料、新产品和新方法予以补充，编制成一套（共8本）常用的、实用的《民用建筑电气设计与施工》标准图集。

4 适用范围

本图集适用于一般新建、改建和扩建的民用建筑工程的电气设计，也可用于建筑电气工程的设计、施工及验收参考。

5 编制方式

1. 各类建筑共性的设计要点集中说明，见第4～11页。
2. 各类建筑个性的设计要点分别说明，见第12～70页。
3. 共性的设计要点不在各类建筑个性设计要点里重复。

6 主要内容

本图集涵盖了民用建筑中的住宅建筑、商业建筑、博物馆建筑、旅馆建筑、医院建筑、汽车库建筑、办公建筑、学校建筑、剧场建筑、图书馆建筑、体育建筑共11类常见建筑类型。根据各种类型建筑的特点，重点介绍各类建筑在设计过程中应掌握的要点。设计要点包括负荷分级、供电电源、低压配电系统、计量方式、照明、防雷与接地、智能化系统、电气设备用房及电气室并设置、设计中应注意的问题等。

7 参编单位

• 全国工程建设标准设计纯电专业专家委员会
• 北京市建筑设计研究院
• 中建国际设计顾问有限公司
• 北京三磊建筑设计有限公司

8 相关图集

9 编制说明表格信息
