05YJ6 外装修及配件（江西省地方规范图集）

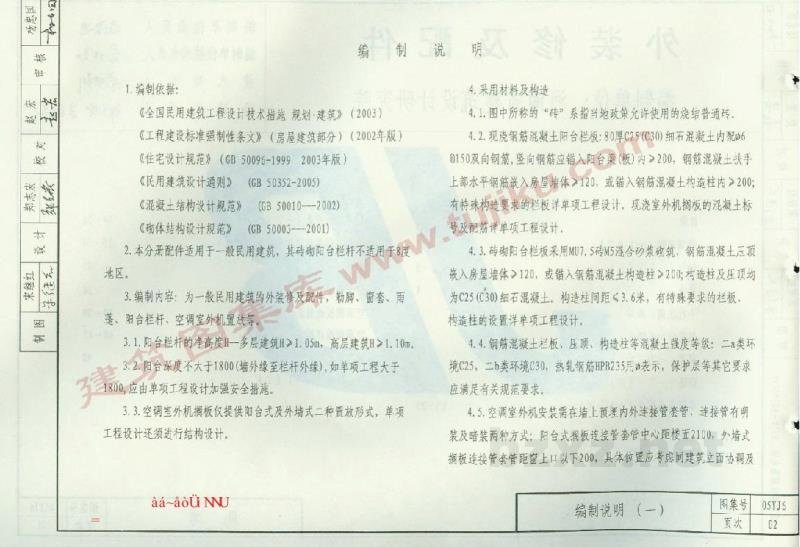

1. 编制依据:

• 《全国民用建筑工程设计技术措施 规划·建筑》（2003）
• 《工程建设标准强制性条文》（房屋建筑部分）（2002年版）
• 《住宅设计规范》(GB 50064-1999 2003年版)
• 《民用建筑设计通则》 (GB 50352-2005)
• 《混凝土结构设计规范》 (GB 50010—2002)
• 《砌体结构设计规范》 (GB 50003——2001)

2. 本分图配套适用于一般民用建筑，其各阳台栏柱不应用于8度地区。

3. 编制内容：为一般民用建筑的外装修及配件，包括：窗套、雨蓬、阳台栏杆、空调室外机置平台等。

1. 阳台栏柱净高度按《多层住宅H＞1.05m，高层建筑H＞1.10m》。
2. 阳台配重不大于180kg(除外墙至栏杆外缘)，如单工程大于1800，应由工程项目设计加强安全措施。
3. 空调室外机搁板仅按阳台台及外墙式二种置放形式，单项工程设计还应进行构造设计。

4. 采用材料及构造

1. L图中所称的“砖”系指当地通常永久使用的烧结普通砖。
2. 现浇钢筋混凝土栏板：80厚C25(C30)细石混凝土内配φ6@150双向钢筋，竖向钢筋应锚入阳台梁(或)≥2d0。钢筋混凝土扶手上部水平钢筋放入房屋墙体≥12d。当伸入钢筋混凝土构造柱≥20d；有特殊抗震要求的栏板详单项工程设计。现浇室外机搁板的混凝土标号及配套详单项工程设计。
3. 3.砖砌阳台栏杆采用MU7.5砖M5混合砂浆内衬钢筋，防筋混凝土压顶梁入房墙体≥12d，伸放入钢筋混凝土构造柱≥20d；构造柱及压顶均为C25(C30)细石混凝土。均缝间距≤6.3米，有特殊要求的栏杆、构造柱的设置详单项工程设计。
4. 4.钢筋混凝士栏板、正顶、构造柱等混泥土强度等级：二a类环境C25，二类环境C30；热轧钢筋HPB235用φ表示，保护厚度及其它要求应满足有关规范要求。
5. 5.空调室外机安装需在墙上预留内外连接管穿管孔，该管按甲方明装及暗装两种形式：阳台式搁板短径至留管穿管中心距楼面≥2100，外挑板短径至穿管布置宜上口以下≥200。具体位置应考虑同建筑立面协调及
