09BD2 10KV变配电装置图集

建筑电气通用图集

华北标BD系列图集
（原92DQ系列）

09BD2    10kV变配电装置

中国建筑工业出版社

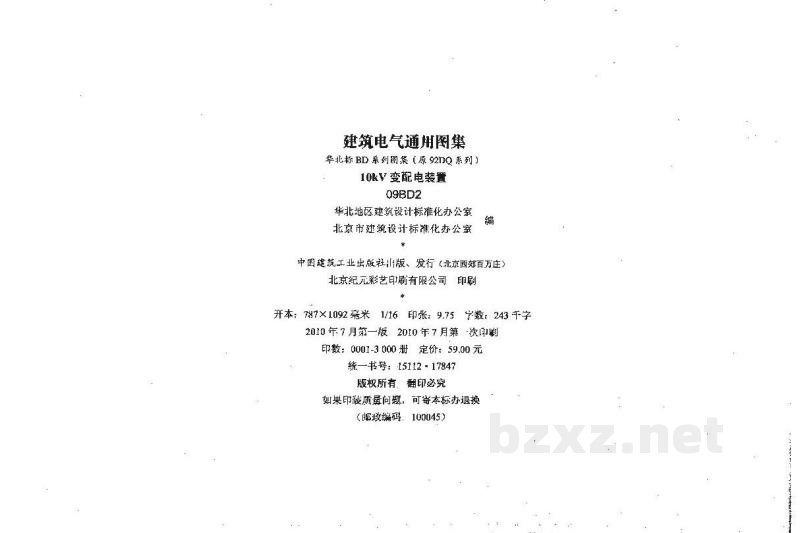

建筑电气通用图集

华北标 BD 系列图集（原 92DQ 系列）

10kV 变配电装置

09BD2

华北地区建筑设计标准化办公室
北京市建筑设计标准化办公室 编

中国建筑工业出版社出版、发行（北京西四百万庄）
北京纪元彩艺印刷有限公司 印刷

开本：787×1092毫米 1/16 印张：9.75 字数：243千字
2010年7月第一版 2010年7月第一次印刷
印数：0001-3000册 定价：59.80元

统一书号：15112·1747

版权所有 翻印必究
如果印装质量间题，可寄本社办退换
（邮政编码 100045）

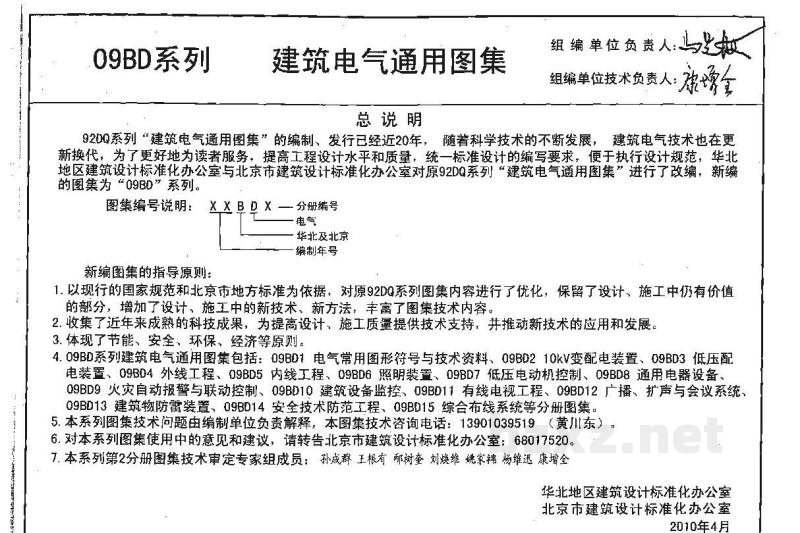

09BD系列 建筑电气通用图集

总说明

92DQ系列《建筑电气通用图集》的编制、发行已经近20年，随着科学技术的不断发展，建筑电气技术也在更新换代。为了更好地为读者服务，提高工程设计水平和质量，统一标准设计的编号要求，便于执行设计规范，华北地区建筑设计标准化办公室与北京市建筑设计标准化办公室对原92DQ系列《建筑电气通用图集》进行了改编；新编的图集为“09BD”系列。

图集编号说明：

新编图集的指导原则：

1. 以现行的国家规范和北京市地方标准为依据，对原92DQ系列图集内容进行了优化，保留了设计、施工中仍有价值的部分，增加了设计、施工中的新技术、新方法，丰富了图集技术内容。
2. 收集了近年来成熟的科技成果，为提高设计、施工质量提供技术支持，并推动新技术的应用和发展。
3. 体现了节能、安全、环保、经济等原则。
4. 09BD系列建筑电气通用图集包括：09BD1 电气常用图形符号与技术资料、09BD2 10kV变配电装置、09BD3 低压配电装置、09BD4 外线工程、09BD5 内线工程、09BD6 照明装置、09BD7 低压电动机控制、09BD8 通用电器设备、09BD9 火灾自动报警与联动控制、09BD10 建筑设备监控、09BD11 有线电视系统、09BD12 广播、扩声与会议系统、09BD13 建筑物防雷装置、09BD14 安全技术防范工程。09BD15 综合布线系统等分册图集。
5. 本系列图集技术问题由编制单位负责解释，本图集技术咨询电话：13901038519（黄川杰）。
6. 对本系列图集使用中的意见和建议，请转告北京市建筑设计标准化办公室：68017520。
7. 本系列第2分册图集技术审定专家组成员：孙成群 王棋有 郎世贵 刘焕栋 雍家禄 杨培远 康鸿业

华北地区建筑设计标准化办公室
北京市建筑设计标准化办公室
2010年4月
