03EJ504 住宅厨房卫生间变压式排风道安装构造

湖北省工程建设标准设计

住宅厨房卫生间
变压式排风道安装构造

HUBEISHENG GONGCHENGJIANSHE BIAOZHUNSHEJI

03EJ504

湖北省工程建设标准设计办公室

住宅厨房卫生间变压式排风道安装构造

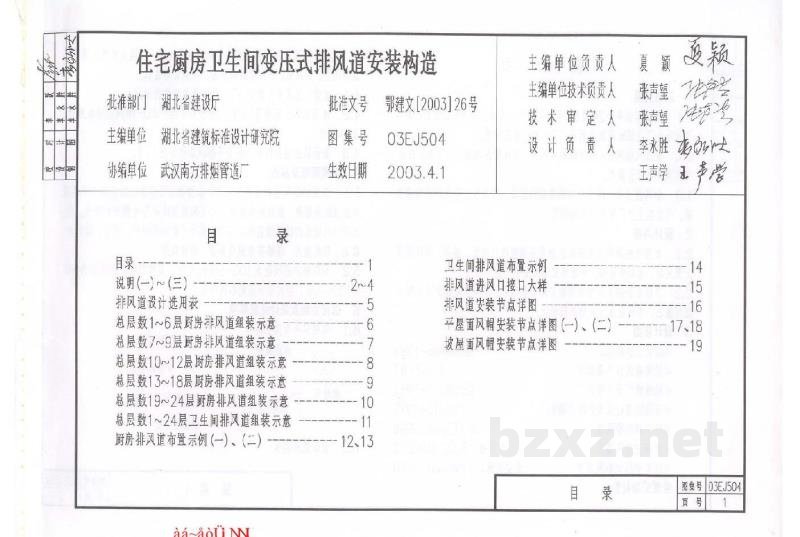

目 录

aa-a6Üo NN

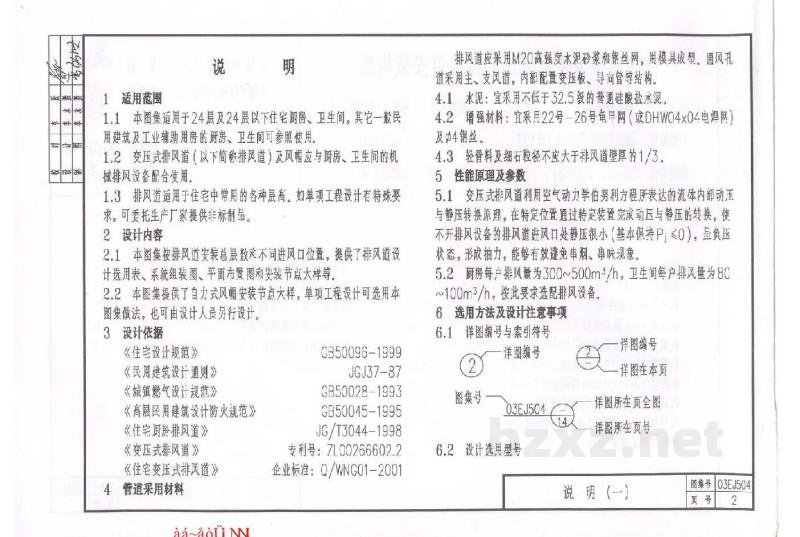

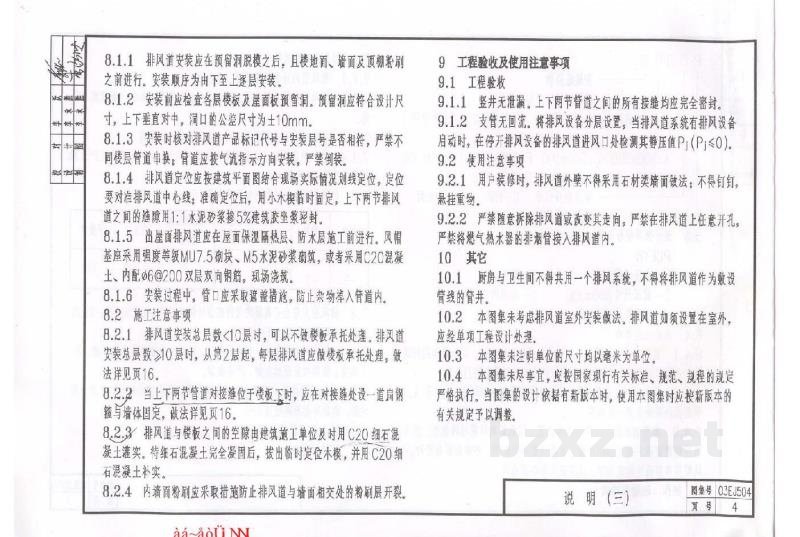

说 明

1 适用范围

1.1 本图集适用于24层及24层以下住宅厨房、卫生间。其它一般民用建筑及工业辅助用房的厨房、卫生间可参照使用。

1.2 变压式排风道（以下简称排风道）及风帽应与厨房、卫生间的机械排风设备配合使用。

1.3 非排风道适用于住宅中常用的各种厨具，如单项工程设置有特殊要求，可委托生产厂家提供非标模型。

2 设计内容

2.1 本图集按排风道安装层数及不同过风口位置，提供了非风管设计选用表、系统流程图、平面布置图和安装节点大样等。

2.2 本图集提供了自启式风帽安装节点大样。单项工程设计可选用本图做法，也可由设计人员另行设计。

3 设计依据

4 管道采用材料

非风管应采用M20高强砂浆水泥砂和钢丝网，薄板成型。通风孔道及主立、支风道，内部配置变径管、导流管等结构。

4. 4.1 水泥：宜采用不低于32.5级的普通硅酸盐水泥。
5. 4.2 增强材料：宜采用22号～26号电焊网（或HDHW04×4电焊网）及φ4钢丝。
6. 4.3 轻骨料和粗砂粒径不应大于排风管壁厚的1/5。

5 性能原理及参数

5. 5.1 变压式排风道利用空气动力学伯努利方程表达的流体内部动压与静压转换原理，在特定位置通过特定装置完成动压与静压的转换。使不开排风扇设备的非风管进入风口静压低（基本保持P_i≤0），呈负压状态，形成推力，能够有效避免串气、串味现象。
6. 5.2 厨房每户排风量为300~500m³/h，卫生间每户排风量为80~100m³/h。此设计要求配套排风设备。

6 选用方法及设计注意事项

6. 6.1 详图编号与索引符号

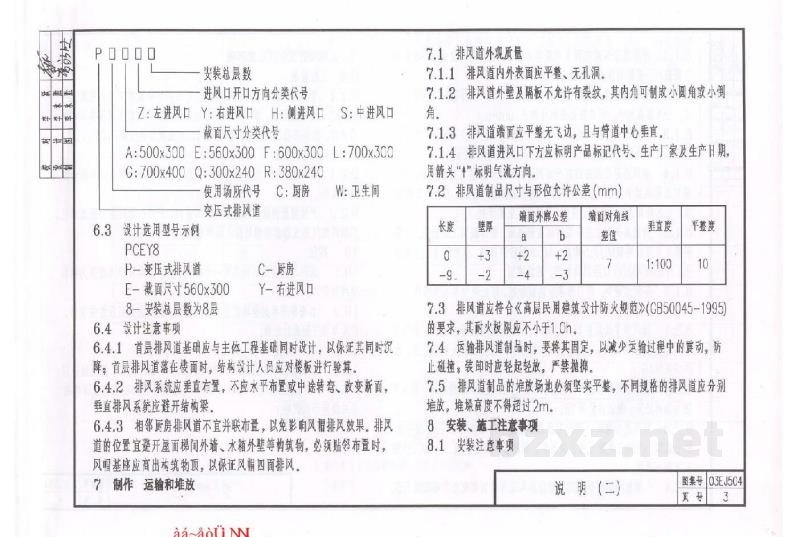

6. 6.2 设计选用型号
