04EJ106 ZL胶粉聚苯颗粒建筑保温隔热材料外墙保温构造（一）

湖北省工程建设标准设计推荐图

ZL胶粉聚苯颗粒建筑保温隔热材料外墙保温构造(一)

04EJ106 2004

ZL 胶粉聚苯颗粒建筑保温隔热材料外墙保温构造(一)

有效期：5年

墙口、女儿墙、坡屋面做法示例 28

外保温干挂石材做法（一）、（二） 29, 30

ZL粘结聚苯板外保温（涂料饰面）

平、立面示例及节点 31

聚苯板安装要求及门窗洞口做法 32

勒脚、外墙和散水做法 33

外墙面砖、内角构造及做法 34

外门窗洞口、雨篷外保温构造 35

阳台、窗口、女儿墙做法示例 36

防火隔离带示例 37

外墙外保温基本构造做法 38

计筑材料与墙在配搭聚苯颗粒料外保温厚度参考选用表（一）、（二） 39, 40

型架结构体及板整聚苯颗粒料外保温厚度参考选用表（一）、（二） 41, 42

附录A 各种材料性能指标（一）、（二） 43-44

专用说明 45

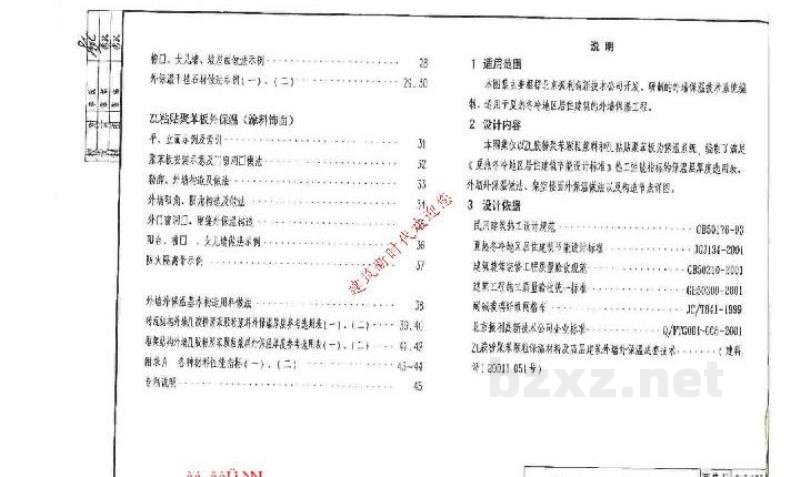

说 明

1 适用范围

本图集主要针对北京某高新技术公司开发、研制的外墙保温技术系统编制，适用于夏热冬冷地区居住建筑的外墙保温工程。

2 设计内容

本图集针对ZL粘结聚苯颗粒料和ZL粘贴聚苯板为保温系统，编制了满足《夏热冬冷地区居住建筑节能设计标准》施工性能验收的保温层厚度选用表、外墙外保温做法、架空轻面外保温做法以及构造节点详图。

3 设计依据

民用建筑热工设计规范 GB50176-93

夏热冬冷地区居住建筑节能设计标准 JGJ134-2001

建筑装饰装修工程质量验收规范 GB50210-2001

建筑工程施工质量验收统一标准 GB50300-2001

砌体结构设计规范 JGJ/7941-1999

北京某高新技术公司企业标准 Q/TZ003-008-2001

ZL粘结聚苯颗粒保温材料及构造建筑外墙外保温成套技术……（建科甲[2001]051号）
