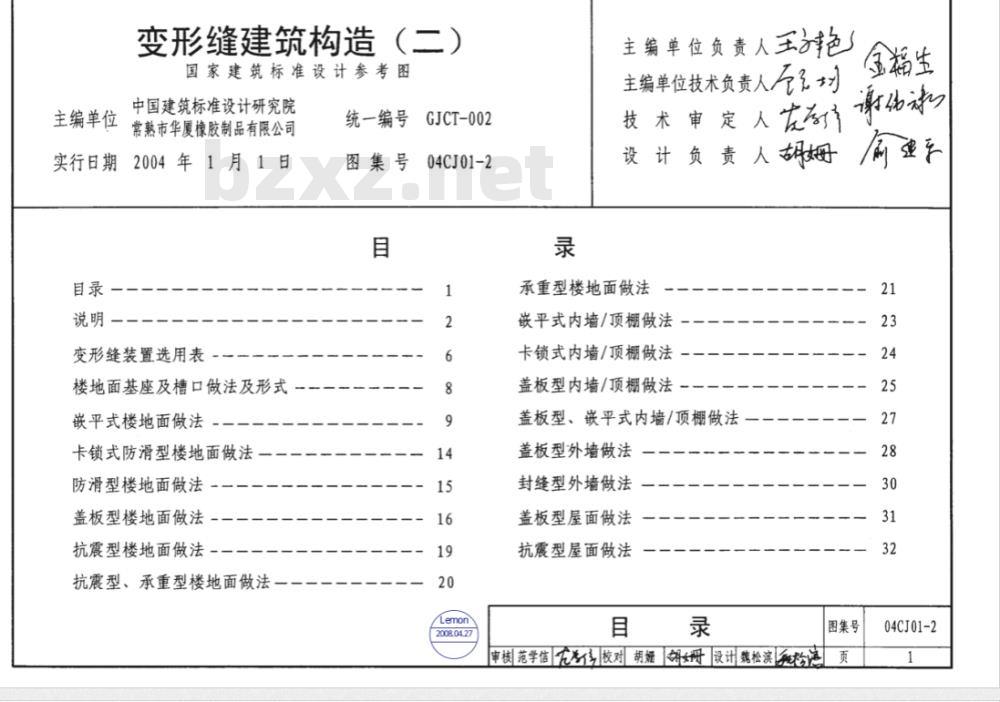

主编单位
变形缝建筑构造
（二）
国家建筑标准设计参考图
中国建筑标准设计研究院
常熟市华厦橡胶制品有限公司
实行日期2004年1月1日
变形缝装置选用表
楼地面基座及槽口做法及形式
嵌平式楼地面做法
卡锁式防滑型楼地面做法
防滑型楼地面做法
盖板型楼地面做法
抗震型楼地面做法
抗震型、承重型楼地面做法
统一编号
GJCT-002
图集号
04CJ01-2
2008.0427
主编单位负责人主艳
主编单位技术负责人
技 术 审 定 人
设计负责人胡姆
承重型楼地面做法
嵌平式内墙/顶棚做法
卡锁式内墙/顶棚做法
盖板型内墙/顶棚做法
盖板型、嵌平式内墙/顶棚做法
盖板型外墙做法
封缝型外墙做法
盖板型屋面做法
抗需型屋面做法
审核范学信校对胡媚册设计魏松滨构酒金福生
同望系
图集号
04CJ01-2

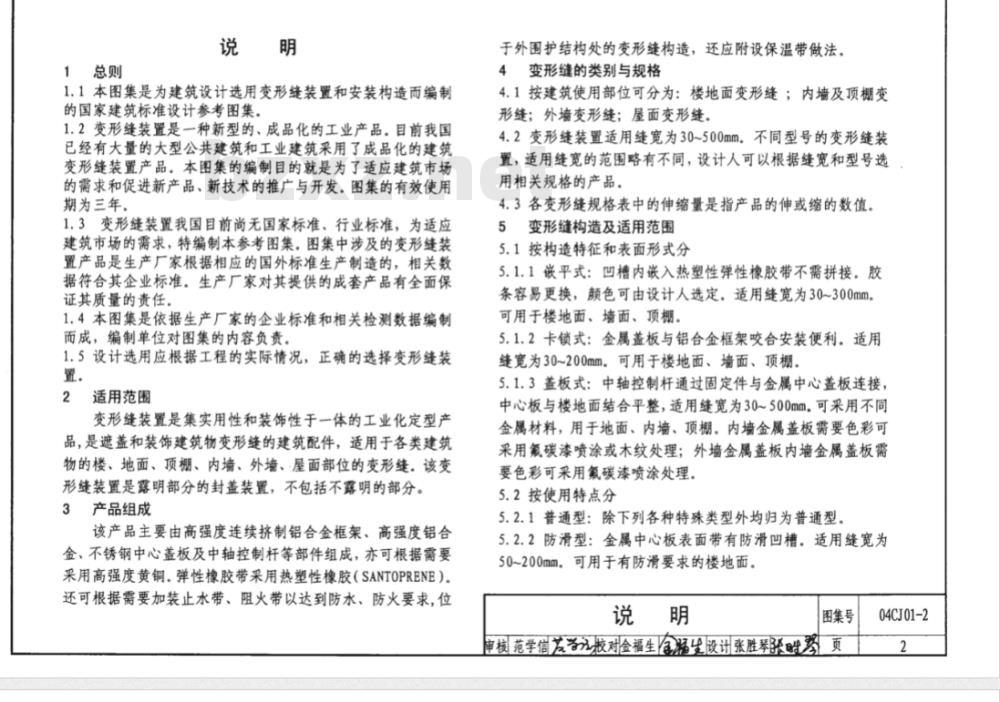

1总则
1.1本图集是为建筑设计选用变形缝装置和安装构造而编制的国家建筑标准设计参考图集。1.2变形缝装置是一种新型的、成品化的工业产品。目前我国已经有大量的大型公共建筑和工业建筑采用了成品化的建筑变形缝装置产品。本图集的编制目的就是为了适应建筑市场的需求和促进新产品、新技术的推广与开发图集的有效使用期为三年，
1.3变形缝装置我国目前尚无国家标准、行业标准，为适应建筑市场的需求，特编制本参考图集。图集中涉及的变形缝装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准：生产厂家对其提供的成套产品有全面保证其质量的责任。
1.4本图集是依据生产厂家的企业标准和相关检测数据编制而成，编制单位对图集的内容负责。1.5设计选用应根据工程的实际情况，正确的选择变形缝装置。
2适用范围
变形缝装置是集实用性和装饰性于一体的工业化定型产品，是遮盖和装饰建筑物变形缝的建筑配件，适用于各类建筑物的楼、地面、顶棚、内墙、外墙、屋面部位的变形缝：该变形缝装置是露明部分的封盖装置，不包括不露明的部分。3产品组成
该产品主要由高强度连续挤制铝合金框架、高强度铝合金、不锈钢中心盖板及中轴控制杆等部件组成，亦可根据需要采用高强度黄铜.弹性橡胶带采用热塑性橡胶（SANTOPRENE）。还可根据需要加装止水带、阻火带以达到防水、防火要求，位于外围护结构处的变形缝构造，还应附设保温带做法4变形缝的类别与规格
4.1按建筑使用部位可分为：楼地面变形缝；内墙及顶棚变形缝；外墙变形缝；屋面变形缝。4.2变形缝装置适用缝宽为30~500mm。不同型号的变形缝装置，适用缝宽的范围略有不同，设计人可以根据缝宽和型号选。用相关规格的产品，
4.3各变形缝规格表中的伸缩量是指产品的伸或缩的数值。5变形缝构造及适用范围
5.1按构造特征和表面形式分
5.1.1嵌平式：凹槽内嵌入热塑性弹性橡胶带不需拼接。胶条容易更换，颜色可由设计人选定：适用缝宽为30~300mm。可用于楼地面、墙面、顶棚。
5.1.2卡锁式：金属盖板与铝合金框架咬合安装便利。适用缝宽为30~200mm。可用于楼地面、墙面、顶棚。5.1.3盖板式：中轴控制杆通过固定件与金属中心盖板连接，中心板与楼地面结合平整，适用缝宽为30~500mm可采用不同金属材料，用于地面、内墙、顶棚。内墙金属盖板需要色彩可采用氟碳漆喷涂或木纹处理；外墙金属盖板内墙金属盖板需要色彩可采用氟碳漆喷涂处理。5.2按使用特点分
5.2.1普通型：除下列各种特殊类型外均归为普通型。5.2.2防滑型：金属中心板表面带有防滑凹槽。适用缝宽为50~200mm。可用于有防滑要求的楼地面。说明
图集号
申核范学信龙儿校对金福生临生设计张胜琴服时页
04CJ01-2

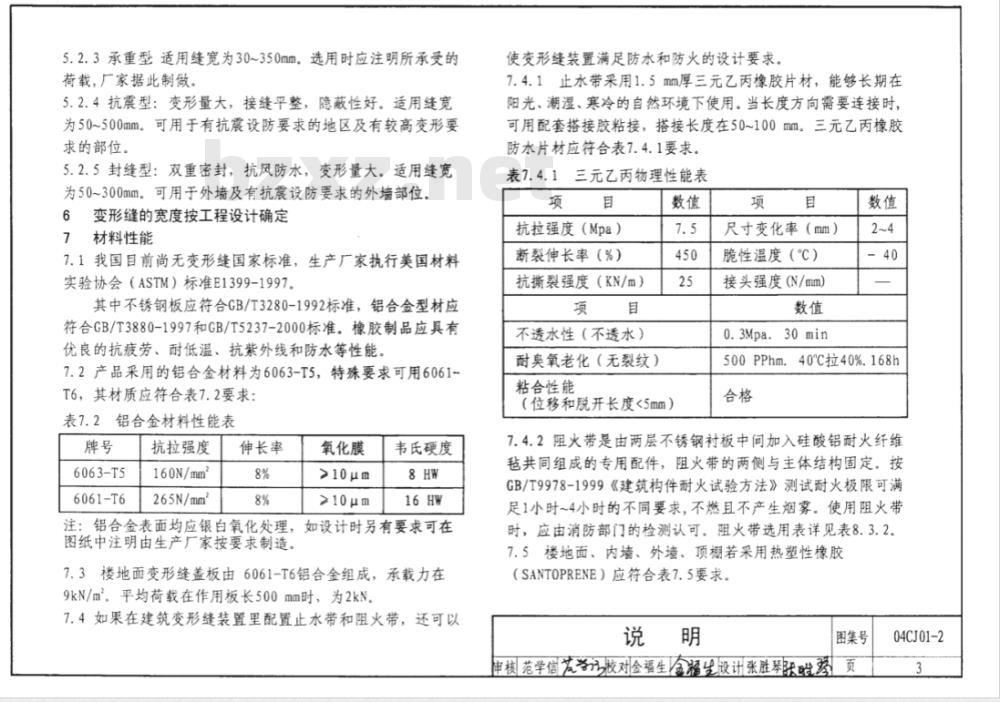

5.2.3承重型适用缝宽为30~350mm。选用时应注明所承受的荷载，厂家据此制做
5.2.4抗震型：变形量大，接缝平整，隐蔽性好。适用缝宽为50~500mm。可用于有抗震设防要求的地区及有较高变形要求的部位。
5.2.5封终型：双重密封，抗风防水，变形量大。适用缝宽为50~300mm。可用于外墙及有抗震设防要求的外墙部位，6变形缝的宽度按工程设计确定
7材料性能
7.1我国目前尚无变形缝国家标准，生产厂家执行美国材料实验协会（ASTM）标准E1399-1997。其中不锈钢板应符合GB/T3280-1992标准，铝合金型材应符合GB/T3880-1997和GB/T5237-2000标准。橡胶制品应具有优良的抗疲劳、耐低温、抗紫外线和防水等性能。7.2产品采用的铝合金材料为6063-T5，特殊要求可用6061-T6，其材质应符合表7.2要求：
表7.2铝合金材料性能表
6063-T5
6061-T6
抗拉强度免费标准bzxz.net
160N/mm
265N/mm
伸长率
氧化膜
>10μm
>10μm
韦氏硬度
注：铝合金表面均应银白氧化处理，如设计时另有要求可在图纸中注明由生产厂家按要求制造。7.3楼地面变形缝盖板由6061-T6铝合金组成，承载力在9kN/m2，平均荷载在作用板长500mm时，为2kN。7.4如果在建筑变形缝装置里配置止水带和阻火带，还可以使变形缝装置满足防水和防火的设计要求。7.4.1止水带采用1.5mm厚三元乙丙橡胶片材，能够长期在阳光、潮湿、寒冷的自然环境下使用。当长度方向需要连接时、可用配套搭接胶粘接，搭接长度在50~100mm。三元乙丙橡胶防水片材应符合表7.4.1要求。
表7.4.1三元乙丙物理性能表
抗拉强度（Mpa）
断裂伸长率（%）
抗撕裂强度（KN/m）
不透水性（不透水）
耐奥氧老化（无裂纹）
粘合性能
（位移和脱开长度<5mm）
尺寸变化率（mm）
脆性温度（℃）
接头强度（N/mm）
0.3Mpa.30min
500PPhm.40C拉40%.168h
7.4.2阻火带是由两层不锈钢衬板中间加入硅酸铝耐火纤维毡共同组成的专用配件，阻火带的两侧与主体结构固定。按GB/T9978-1999《建筑构件耐火试验方法》测试耐火极限可满足1小时~4小时的不同要求，不燃且不产生烟雾。使用阻火带时，应由消防部门的检测认可阻火带选用表详见表8.3.2。7.5楼地面、内境、外境、顶若采用热塑性橡胶（SANTOPRENE）应符合表7.5要求。说明
图集号
审核范学信龙校对金福生金耀生设计张胜琴既时药页
04CJ01-2

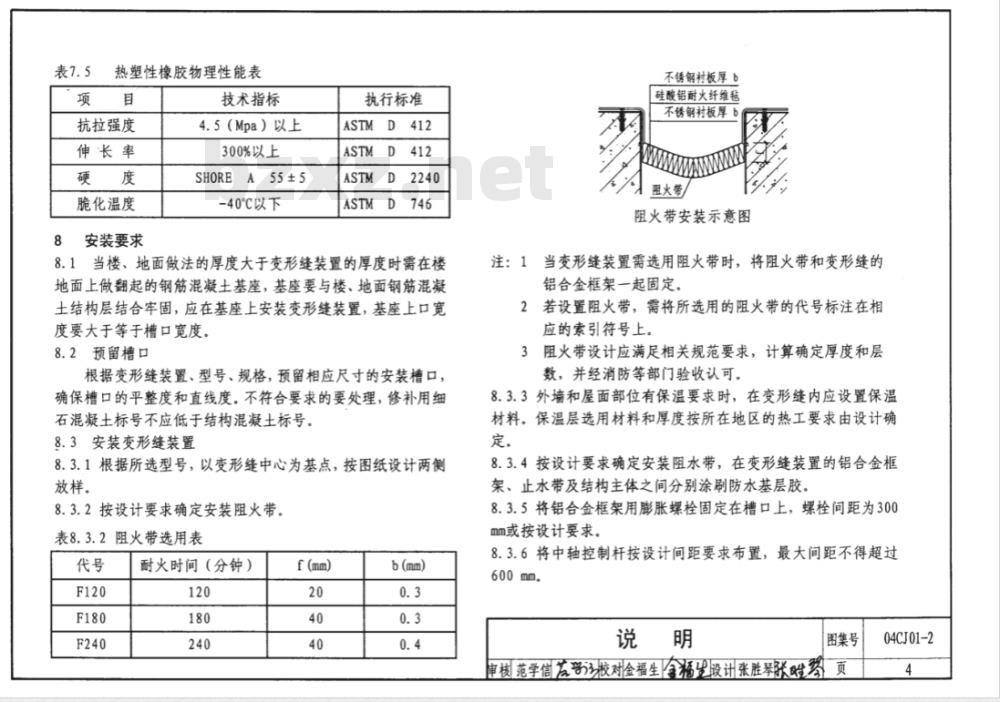

热塑性橡胶物理性能表
抗拉强度
伸长率
脆化温度
安装要求
技术指标
4.5（Mpa）以上
300%以上
SHOREA55±5
-40℃以下
执行标准
ASTMD412
8.1当楼、地面做法的厚度大于变形缝装置的厚度时需在楼地面上做翻起的钢筋混凝土基座，基座要与楼、地面钢筋混凝土结构层结合牢固，应在基座上安装变形缝装置，基座上口宽度要大于等于槽口宽度。
8.2预留槽口
根据变形缝装置、型号、规格，预留相应尺寸的安装槽口，确保槽口的平整度和直线度。不符合要求的要处理，修补用细石混凝土标号不应低于结构混凝土标号，8.3安装变形缝装置
8.3.1根据所选型号，以变形缝中心为基点，按图纸设计两侧放样。
8.3.2按设计要求确定安装阻火带，表8.3.2阻火带选用表
耐火时间（分钟）
f (mm)
b (mm)
不锈钢衬板厚b
硅酸铝耐火纤维毯
不锈钢衬板厚
阻火带
阻火带安装示意图
注：1当变形缝装置需选用阻火带时，将阻火带和变形缝的铝合金框架一起固定。
2若设置阻火带，需将所选用的阻火带的代号标注在相应的索引符号上。
3阻火带设计应满足相关规范要求，计算确定厚度和层数，并经消防等部门验收认可。8.3.3外墙和屋面部位有保温要求时，在变形缝内应设置保温材料，保温层选用材料和厚度按所在地区的热工要求由设计确定。
8.3.4按设计要求确定安装阻水带，在变形缝装置的铝合金框架、止水带及结构主体之间分别涂剧防水基层胶。8.3.5将铝合金框架用膨胀螺栓固定在槽口上，螺栓间距为300mm或按设计要求。
8.3.6将中轴控制杆按设计间距要求布置，最大间距不得超过600mm.
图集号
审核范学信益学校对金福生金福变段计张胜琴张胜页
04CJ01-2

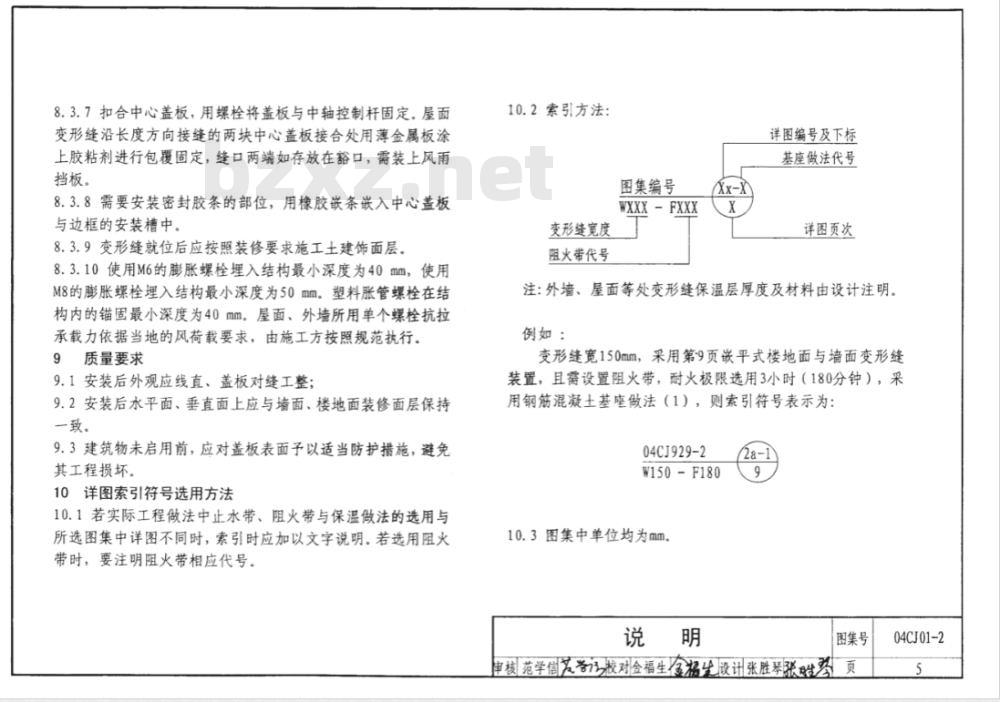

8.3.7扣合中心盖板，用螺栓将盖板与中轴控制杆固定，屋面变形缝沿长度方向接缝的两块中心盖板接合处用薄金属板涂上胶粘剂进行包覆固定，缝口两端如存放在豁口，需装上风雨挡板。
8.3.8需要安装密封胶条的部位，用橡胶嵌条嵌入中心盖板与边框的安装槽中。
8.3.9变形缝就位后应按照装修要求施工土建饰面层。8.3.10使用M6的膨胀螺栓埋入结构最小深度为40mm，使用M8的膨胀螺栓理入结构最小深度为50mm。塑料胀管螺栓在结构内的锚固最小深度为40mm。屋面、外墙所用单个螺栓抗拉承载力依据当地的风荷载要求，由施工方按照规范执行。9质量要求
9.1安装后外观应线直、盖板对缝工整：9.2安装后水平面、垂直面上应与墙面、楼地面装修面层保持一致。
9.3建筑物未启用前，应对盖板表面子以适当防护措施，避免其工程损坏。
10详图索引符号选用方法
10.1若实际工程做法中止水带、阻火带与保温做法的选用与所选图集中详图不同时，索引时应加以文字说明。若选用阻火带时，要注明阻火带相应代号。10.2索引方法：
变形缝宽度
阻火带代号
图集编号
WXXX-FXXX
详图编号及下标
基座做法代号
详图页次
注：外墙、屋面等处变形缝保温层厚度及材料由设计注明，例如：
变形缝宽150mm，采用第9页嵌平式楼地面与墙面变形缝装置，且需设置阻火带，耐火极限选用3小时（180分钟），采用钢筋混凝土基座做法（1），则索引符号表示为：04CJ929-2
W150-F180
10.3图集中单位均为mm。
图集号
审核范学信学证校对金福生金损生设计张胜琴张胜基页
04CJ01-2
产品型号
适用缝宽
30 / 50
70~300
70~300
50~200
50~200
70~150
70~150
100~300
70~150
150~300
50~200
50~200
50~150
50~200
50~200
适用缝类型
伸/沉
伸/沉
伸/沉/抗
伸/沉/抗
伸/抗
伸/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/抗
伸/抗
伸/沉/抗
变形缝装
详图号
产品型号
适用缝宽
50~450
50~450
30~150
50~450
50~450
100~500
100~500
50~500
100~500
100~300
50~150
50~150
30~150
30~150
100350
100~150
100~150
适用缝类型
伸/抗
伸/抗
伸/抗
伸/抗
伸/抗
伸/抗
伸/抗
伸/抗
伸/抗
伸/沉/抗
伸/沉/抗
伸/抗
变形缝装置选用表
图集号
申核范学信哥牙校对胡婚胡姆设计魏松滨和柏罩页
详图号
04CJ01-2
产品编号含义：
产品型号
NPH-II
NPL-II
NJL-II
D-楼地面N-内境/顶棚
J-转角缝
P-水平缝
F-防滑
Z-承重
S-楼地面可铺设较厚面层
适用缝宽
30/ 50
70~200
70~150
30~100
30~150
30~100
30~150
100~300
100~300
100~300
100~300
100~450
100450
100~450
100~450
WQ-外墙
R-橡胶
G-锚钩
WD-屋面
K-卡锁
适用缝类型
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉
伸/沉/抗
伸/沉
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
H-合金
C-弹簧夹
变形缝装
详图号
缝类型含义：
伸-伸缩缝
沉-沉降缝
抗-抗震缝
终宽含义：
产品型号
WDP-II
WDJ-II
适用缝宽
100~250
100~250
30/ 50
100~500
100~500
100~500
100500
50~300
50~300
75~300
100~450
100~450
100~450
100~450
适用缝类型
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
伸/沉/抗
表中变型缝装置缝宽的数字一般每50mm为一级个别的变型缝装置缝宽进级不同，详见各页选用表变形缝装置选用表
审核范学信元校对胡婚科姆设魏松滨级转酒图集号
详图号
04CJ01-2
地坪完成面
建筑标高
坡度可采
用2：1
结构标高
基座做法说明：
槽口宽A
楼层结构
做法一：楼层结构甩筋，结构和基座一次完成。箍筋中6@200，配2Φ8架立筋。
做法二：楼层结构完成后，后做基座。具体做法可参考本页详图①②?
槽口尺寸说明：
槽口深一般为铝合金框架高度，槽口宽为A取变形缝装置的下部外边沿加宽15mm。加宽15mm是为了方便安装变形缝装置。详见安装方法说明。变形缝装置安装方法说明：
方法(1)在楼层结构上作基座，先安装好变形缝装置，再作楼、地面。加宽15mm对固定钢制膨胀螺栓有利方法(2)在楼层结构上作基座，先作楼地面，再安装变形缝装置。加宽15mm可作为安装变形缝装置预留缝隙注：
1.A为槽口宽度
2.W为变形缝宽度
3.d为墙面作法厚度
4.h为槽口退缝，尺寸同d.
楼地面基座和
槽口的三种形式：
地坪完成面
楼层结构
楼、地面
地坪完成面
楼层结构
楼、地面与墙面（1）
地坪完成面
凤槽口
楼层结构，
楼、地面与墙面（2）
地坪完成面
建筑标高
结构标高
施工说明：
槽口宽A
开口筹筋中6离
@200植入
2根中8架立筋
楼层结构
M6内追式金属膨胀螺钉
1.楼层结构外表面莆毛，清洗干净，地坪完成面
建筑标高
结构标高
楼层结构
槽口宽A
2根中8
架立筋
插入箍筋中6~中8@200
可在楼层混凝土初凝后插入Φ6~Φ8间2.在要植入开口笙筋的位置画线，中6@200打孔3.在孔中塞入购买的成品，M6内追式金属膨胀蝶钉到孔底。将加工好的一头带丝扣的开口箍筋牢于M6内迫式金属膨胀螺钉中
4.绑上2Φ8架立筋并浇灌细石混凝土。5.钢筋混凝土基座上口宽度做成同槽口宽度A，实际工程中的宽度可酌情大于等于槽口宽度A。6.适用于基座作法二；安装方法(1)、(2)。内迫式螺钉植入法（1）
槽口宽A
与变形缝装
地坪完成面
基座内部用C20
细石混凝土填实
置螺栓连接
距@200的箍筋，保持结构外表面清洗于净，后作基座，二次浇灌混凝土，使基座与楼层结构连接牢固，并配2Φ8架力筋。适用于做法二；安装方法(1)、(2)并且适用槽口尺寸较大的情况。
/箍筋预埋法（2）
可根据不同的变形缝
装置加工不同的孔。
角钢支架
轴侧图
加工成长条形孔
便于调节高度。
说明：角钢支架根据变形缝装置和角钢支架@300
钢膨胀螺栓@300
角钢支架法（3）
楼层结构
楼地面作法厚度的情况选用合适的等边或不等边角钢制作，基座的工程做法可设计多种，图中基座的工程作法可作参考。适用于做法二；安装方法(1)、(2)。
楼地面基座及槽口做法及形式
审核范学信校对胡婚圳 设计魏松滨和松酒图集号
04CJ01-2
铝合金框架
弹性橡胶带
止水带
M6钢制膨账螺栓①300
地坪完成面
楼层结构
楼、地面（嵌平式DPR-30）
ES=30,d
地坪完成面
楼层结构
弹性橡胶带
铝合金框架
止水带
M6钢制膨胀螺栓@300
楼、地面与墙面（嵌平式DJR-30）铝合金框架
弹性橡胶带
站本营
M6钢制膨胀螺栓@300
地面（嵌平式DPR-50）
地坪完成面
楼层结构
铝合金框架
弹性橡胶带
证水带
地坪完成面
楼层结构
M6钢制膨胀螺栓300
楼、地面与墙面（嵌平式DJR-50）型号
神缩量
1.本页详图适用于伸缩缝、沉降缝，2.施工中基座上口宽度应>槽口宽度A。3.变形缝宽度W按工程设计。
4.ES表示变形缝装置表面投影宽度，5.图中d表示境面做法厚度尺寸，h尺寸同d。6.可配合装饰面选用不同颜色的弹性橡胶条。嵌平式楼地面做法
图集号
审核范学信专尚校对曹金花数金花设计魏松滨酒页
04CJ01-2
铝合金中心板中轴控制杆①a
止水带
铝合金框架弹性橡胶带
M6钢制膨胀螺栓@300交错布置
(ESW)/2
地坪完成面
楼层结构
中轴控制杆及铝合金框
架也可选用①ⅡI型式
(ES-W) /2
)。楼、地面（嵌平式DPR）
弹性橡胶带
楼层结构
铝合金框架
M6钢制膨胀
螺栓300
铝合金中心板
止水带
M6钢制膨胀螺栓300交错布置
2）b楼、地面与墙面（嵌平式DJR）@?
为铝合金框架、中轴
控制杆两种不同做法
由于框架端头不同的
另一种铝合金框架
弹性橡胶带铝合金框架M6钢制膨胀螺栓@300
铝合金中心板
止水带
楼层结构
M6钢制膨胀螺栓@300交错布置
中轴控制杆
楼、地面与墙面（嵌平式DJR）
伸缩量型号
注：本页详图DPR，DJR适用缝宽为70~300，70
伸缩量
注：1.本页详图适用于伸缩缝、沉降缝、抗震缝，4.图中d为墙面作法厚度尺寸，h尺寸同d。2.施工中基座上口宽度应>槽口宽度A。3.图中ES为变形缝装置的表面投影宽度、变形缝宽度W按工程设计。
为楼、地面与墙面连接在
竭脚内外两种不同做法
5.可配合装饰面选用不同颜色的弹性橡胶条。
嵌平式楼地面做法
审核范学信药到校对曹金花金花设计魏松滨我松源图集号
04CJ01-2
弹性橡胶带铝合金框架
楼层结构
中轴控制杆@530
装饰材料
M6钢制膨胀螺栓
@300交错布置
铝合金
中心板
止水带
M6钢制膨胀
螺栓@300
楼、地面与墙面（嵌平式DJRS）ES
弹性橡胶带铝合金框架装饰材料基座
楼层结构
M6钢制膨胀螺栓
@300交错布置
中心控制
杆@530
铝合剑
中心板
止水带
M6钢制膨胀
螺栓@300
b楼、地面与墙面（嵌平式DJRS）弹性橡胶带
装饰材料中轴控制杆①a铝合金中心板@530
楼层结构铝合金框架
中轴控制杆及铝合金框
架也可选用①Ⅱ型式
(ES-W) /2
由于柜框架端头不同的
另一种铝合金框架
中轴控制杆
伸缩量
止水带M6铜制膨胀螺栓
@300交错布置
(ESW)/2[15
楼、地面（嵌平式DPRS）
为铝合金框架、中轴
控制杆两种不同做法
为楼、地面与墙面连接在
踢脚内外两种不同做法
注：1.本页详图仅适用于伸缩缝2.施工中基座上口宽度应>槽口宽度A3.图中ES为变形缝装置的表面投影宽度，变形缝宽度W按工程设计。4.图中d为墙面做法厚度，h尺寸同d。4
5.可配合装饰面选用不同颜色的弹性橡胶条6.变形缝凹形中心板，可嵌入石材、地砖，也可铺地毯等，
嵌平式楼地面做法
图集号
审核范学信面习校对普金花剪全花设计糖松滨医均酒页
04CJ01-2
