13CJ44
方兴压型合成树脂板屋面及墙体建筑构造参考图集
中国建筑标准设计研究院
13CJ44
方兴压型合成树脂板屋面及墙体建筑构造参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

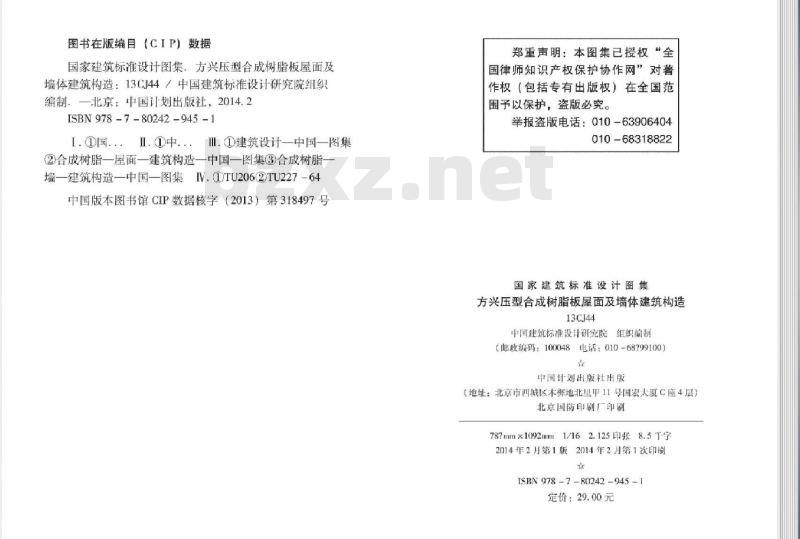

图书在版编目（CIP）数据
国家建筑标准设计图集，方兴压型合成树脂板屋面及墙体建筑构造：13CJ447中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2014.2ISBN978-7-80242-945-1
I.国..．Ⅱ.中..Ⅲ.建筑设计一中国-图集②合成树脂一屋面一建筑构造一中国一图集③合成树脂墙一建筑构造一中国一图集IV.DTU2062TU227-64中国版本图书馆CIP数据核字（2013）第318497号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
方兴压型合成树脂板屋面及墙体建筑构造13CJ44
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区本辉地北里中11号国宏大厦C座4层）北京国防印剧厂印刷
787mm×1092mm1/162.125印张8.5T字2014年2月第1版2014年2月第1次印刷ISBN 978 -7-80242 -945 -1
定价：29.00元

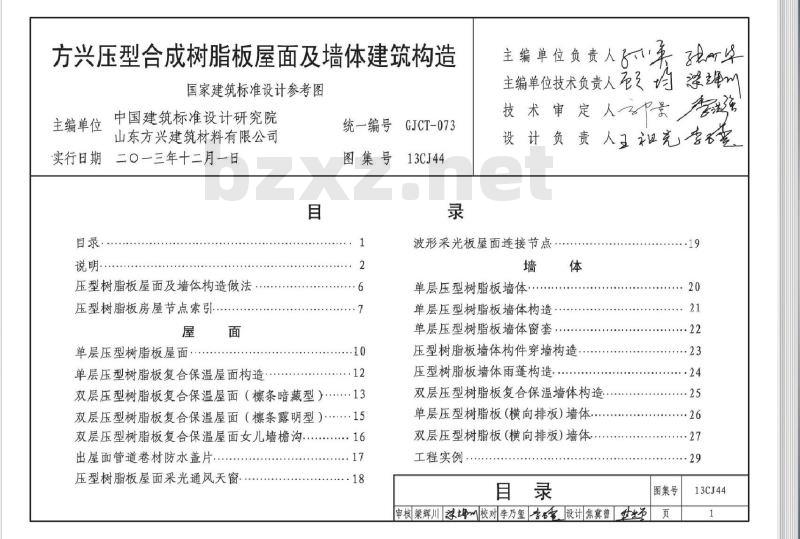

方兴压型合成树脂板屋面及墙体建筑构造国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
山东方兴建筑材料有限公司
实行日期二〇一三年十二月一日自录
说明·
压型树脂板屋面及墙体构造做法··压型树脂板房屋节点索引
单层压型树脂板屋面
单层压型树脂板复合保温屋面构造目
统一编号
GJCT-073
图集号
13CJ44
主编单位负责人美卓
主编单位技术负责人
技术审定人景
设计负责人卫祖充专
波形采光板屋面连接节点
双层压型树脂板复合保温屋面（条暗藏型）.13双层压型树脂板复合保温屋面（条露明型）….15双层压型树脂板复合保温屋面女儿墙檐沟·.出屋面管道卷材防水盖片
压型树脂板屋面采光通风天窗
单层压型树脂板墙体
单层压型树脂板墙体构造
单层压型树脂板墙体窗套，
压型树脂板墙体构件穿墙构造
压型树脂板墙体雨蓬构造.
双层压型树脂板复合保温墙体构造单层压型树脂板（横向排板）墙体双层压型树脂板（横向排板）墙体工程实例
审核梁辉川理校对李乃玺设计焦冀曾世.19
图集号
13CJ44
3.适用范围

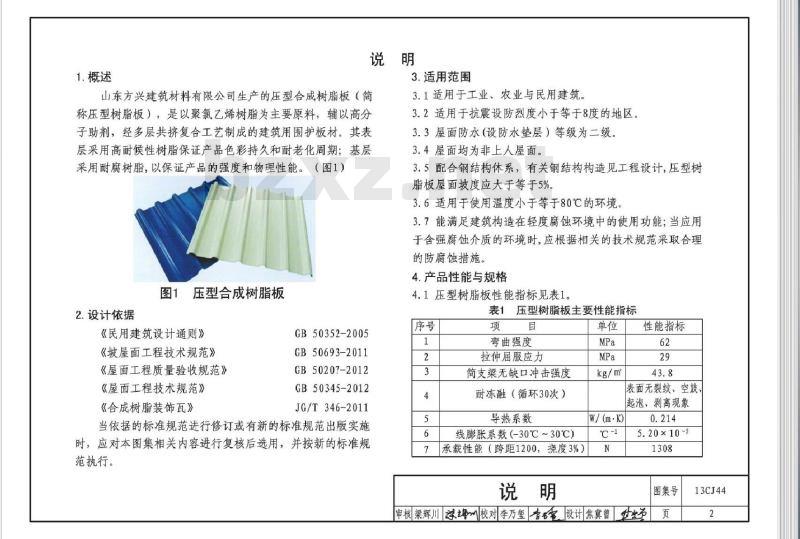

山东方兴建筑材料有限公司生产的压型合成树脂板（简称压型树脂板），是以聚氯乙烯树脂为主要原料，辅以高分子助剂，经多层共挤复合工艺制成的建筑用围护板材。其表层采用高耐候性树脂保证产品色彩持久和耐老化周期；基层采用耐腐树脂，以保证产品的强度和物理性能。（图1）图1压型合成树脂板
2.设计依据
《民用建筑设计通则》
《坡屋面工程技术规范》
《屋面工程质量验收规范》
《屋面工程技术规范》
《合成树脂装饰瓦》
GB50352-2005
GB50693-2011
GB50207-2012
GB50345-2012
JG/T346-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
3.1适用于工业、农业与民用建筑。3.2适用于抗震设防烈度小于等于8度的地区。3.3屋面防水（设防水垫层）等级为二级。3.4屋面均为非上人屋面。
3.5配合钢结构体系，有关钢结构构造见工程设计，压型树脂板屋面坡度应大于等于5%。
3.6适用于使用温度小于等于80℃的环境3.7能满足建筑构造在轻度腐蚀环境中的使用功能；当应用于含强腐蚀介质的环境时，应根据相关的技术规范采取合理的防腐蚀措施。
4.产品性能与规格
4.1压型树脂板性能指标见表1。表1压型树脂板主要性能指标
弯曲强度
拉伸屈服应力
简支梁无缺口冲击强度
耐冻融（循环30次）
导热系数
线膨胀系数（-30℃~30℃）
承载性能（跨距1200，尧度3%）说明
W/(m·K)
性能指标
表面无裂纹、空鼓、
起泡、剥离现象
5.20×10-5
图集号
审核梁辉川深校对李乃玺设计焦冀曾世页
13CJ44
4.2压型树脂板板型简图见表2
屋面板
1000-T
1095-T
墙面板
1040-W
表2压型树脂板板型简图
板型及尺寸（mm）
210×4-840
注：因树脂板无法在施工现场加工制作，受运输条件限制，一般板长不超过11m；考虑到材料的热胀冷缩因素，建议板长不超过&m：且满足上下板的搭接处位于条位置。产品主颜色：蓝色、白色，其他颜色可根据要求定制。L
（mm）
审核梁辉川浓理校对李乃玺鲁，设计焦冀曾量适用范围
擦距≤1200
擦距≤1200
可用于墙体板
吊顶板
擦距≤1200
横排板墙板
擦距≤1200
图集号
13CJ44
5.压型树脂板配套辅件
5.1脊瓦（图2）角度、规格根据工程设计定制。图2脊瓦
5.2泛水板、封檐板、包角板等，可选用树脂板、彩铝板、不锈钢板加工制作。
5.3采光板：采光板包括聚碳酸酯板（阳光板）和玻璃纤维增强聚酯板，其构造特点及技术数据参见专业厂家样本；板材性能应满足国家相关规定。5.4自攻螺钉（图3）：分为普通自攻螺钉和不锈钢自攻螺钉，根据工程环境选用规格Φ6.3，长度按不同波高需要。自攻螺钉用于屋面及
墙体板纵向安装时设于波
峰位置；用于墙体横装板
时设于波谷位置。自攻螺
钉所配密封橡胶盖垫必须
齐全、防水可靠。
图3自攻螺钉
5.5拉铆钉：主要用于脊瓦、异形板等搭接位置的连接，拉铆钉间距一般为100~500mm，本图集除注明外均为250mm。外露钉头涂密封胶，拉铆钉避开屋面板波谷。5.6其他辅材包括：
密封胶带：MF8501丁基橡胶密封胶带：密封条：10mm×20mm软质聚氨酯密封胶条；泡沫堵头：软质聚氨酯制品，不干胶粘贴；密封胶：聚硫、硅酮或其他优质中性耐候密封胶。6.压型树脂板施工安装说明
6.1压型树脂板纵向搭接：压型树脂板的纵向搭接应位二擦条或墙梁处，两块板均应伸至支承构件上。（图4）屋面板搭接长度：屋面坡度小于等于10%的屋面板为250mm屋面坡度大于10%的屋面板为200mm。屋面搭接时，板缝间需设通长密封胶带；墙体横装板纵向搭接一个波宽。
200~250
100~150
密封胶带通长设置
自攻螺钉
图4压型树脂板纵向搭接
图集号
审核梁辉川深校对李乃玺電设计焦冀曾世页
13CJ44
6.2压型树脂板横向搭接：压型树脂板的横向搭接方向宜与主导风向一致，搭接不小于一个波。搭接部位设通长密封胶带。（图5）
板与板搭接处设
置通长密封胶带
自攻螺钉
自攻螺钉
图5压型树脂板横向搭接
6.3压型树脂板固定要求：保证每张压型树脂板与同一根標条或墙梁的连接固定点不得少于3个；在屋脊、檐口及纵向搭接位置，要求每个波峰都用自攻螺钉固定。6.4压型合成树脂板安装要求：
6.4.1应从屋面檐线向屋脊线方向安装，并满足横纵向搭接要求。
6.4.2上下相邻的压型板搭接应错缝搭接。6.4.3大风地区需要采取适当的抗风揭措施，如增加固定点，在屋脊、檐口、山墙转角、门窗、勒脚处增设通长固定压条等。
6.4.4本图集介绍的压型树脂板均为系列产品，根据不同防腐蚀环境要求，应选用配套材料，相关配瓦和配件均由山东方兴建筑材料有限公司提供。
7其他
7.1本图集中除注明单位者外，其他均以毫米(mm）为单位7.2其他未尽事宜，均应按照国家现行标准执行。7.3本图集根据山东方兴建筑材料有限公司提供的技术资料编制，详细施工方法参照该公司安装手册，图集的解释由该公司负责。
8详图索引方法
详图编号
13CJ44
详图页次
做法编号
13CJ44
详图页次
审核梁辉川理校对李乃玺鲁雲设计焦冀曾世图集号
13CJ44
索引号
屋面工程做法
构造做法
1.压型树脂板
2.冷弯型钢擦条
单层压型树脂板屋面
1.压型树脂板
单层压型树脂板复合
保温屋面（擦条露明型）
双层压型树脂板复合
保温屋面（擦条暗藏型）
双层压型树脂板复合
保温屋面（条露明型）
2.a.防水透汽层
3.玻璃棉卷毡
4.隔汽层
b.隔热反射箔
5.Φ1.0~1.5热镀锌或不锈钢丝网6.冷弯型钢擦条
1．上层压型树脂板
2.a.防水透汽层
3.玻璃棉卷毡
4.隔汽层
5.冷弯型钢擦条
6.底层压型树脂板
1.上层压型树脂板
2.a.防水透汽层
3．玻璃棉卷毡
4.隔汽层
b.隔热反射箔
b.隔热反射箔
5.镀锌冷弯型钢附加条
6.底层压型树脂板
7.冷弯型钢主条
索引号
竖排板
横排板
竖排板
横排板
竖排板
横排板
竖排板
墙体工程做法
构造做法
1.压型树脂板外侧墙板
2.冷弯型钢墙梁
横排板
单层压型树脂板墙体
1.压型树脂板外侧墙板
2.a.防水透汽层b.隔热反射箔
竖排板
横排板
单层压型树脂板复合
保温墙体
竖排板
横排板
双层压型树脂板复合
保温墙体
3.玻璃棉卷毡
4．隔汽层
5.冷弯型钢墙梁
压型树脂板外侧墙板
2.a.防水透汽层；b.隔热反射箔3．玻璃棉卷毡
4．隔汽层
5.冷弯型钢墙梁
6.压型树脂板内侧墙板
压型树脂板屋面及墙体构造做法审核梁辉川深校对李乃玺電设计焦冀曾世图集号
13CJ44
21人21
231223
压型树脂板房屋节点索引
审核梁辉川理校对李乃玺设计焦冀曾过13人13
图集号
13CJ44
自攻螺钉
压型树脂屋面板
单层压型树脂板屋面示意图
压型树脂屋脊板
压型树脂屋面板
自攻螺钉
密封胶条
拉铆钉
1.2厚槽型镀锌扣件
间距≤500
拉铆钉
中10泄水口
间距1000
屋面封檐板
彩板檐沟
压型树脂屋面板
屋面封檐板
泡沫堵头
自攻螺钉
压型树脂墙板
自攻螺钉
压型树脂屋面板
自攻螺钉
泡沫堵头
单层压型树脂板屋面
审核梁辉川理校对李乃玺专设计焦冀曾世图集号
13CJ44
通长密封胶带
彩板包角板
拉铆钉
泡沫堵头
压型树脂墙板
彩板包角板
拉铆钉wwW.bzxz.Net
泡沫堵头
压型树脂墙板
自攻螺钉
压型树脂屋面板
泡沫堵头泛水板与、挡水板、
屋面板拉铆钉连接
彩板包角板
膨胀螺栓
彩板包角板
压型树脂屋面板
自攻螺钉
档水板
单坡屋脊
膨胀螺栓
通长密封胶带
自攻螺钉
压型树脂屋面板
封边条
泡沫堵头
泛水板与、挡水板、
屋面板拉铆钉连接
压型树脂屋面板
自攻螺钉
档水板
单坡屋脊
单层压型树脂板屋面
图集号
审核梁辉川理校对李乃玺设计焦冀曾付页
13CJ44
