03YJ002 节能居住建筑常用屋面用料做法（寒冷地区）

河南省工程建设标准设计

DBJ19-02-2003

节能居住建筑常用屋面用料做法

（寒冷地区）

03YJ002

河南省工程建设标准设计管理办公室  主编

节能居住建筑常用屋面用料做法（寒冷地区）

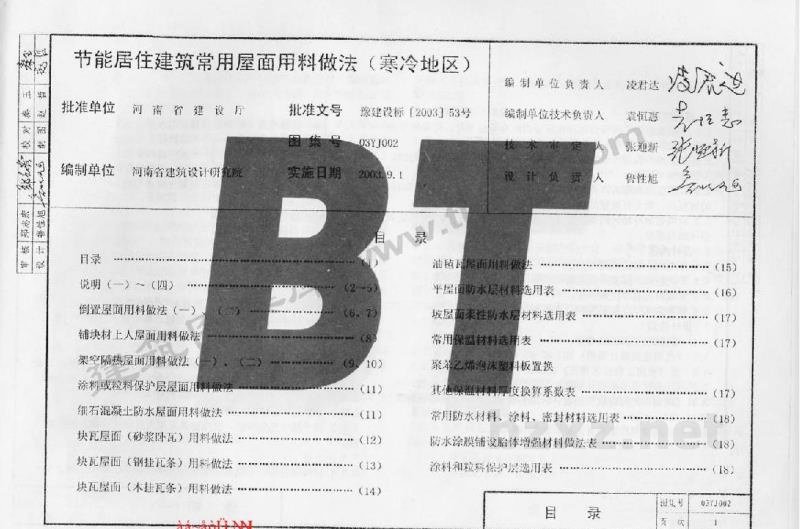

目录

08J1002
页次：1

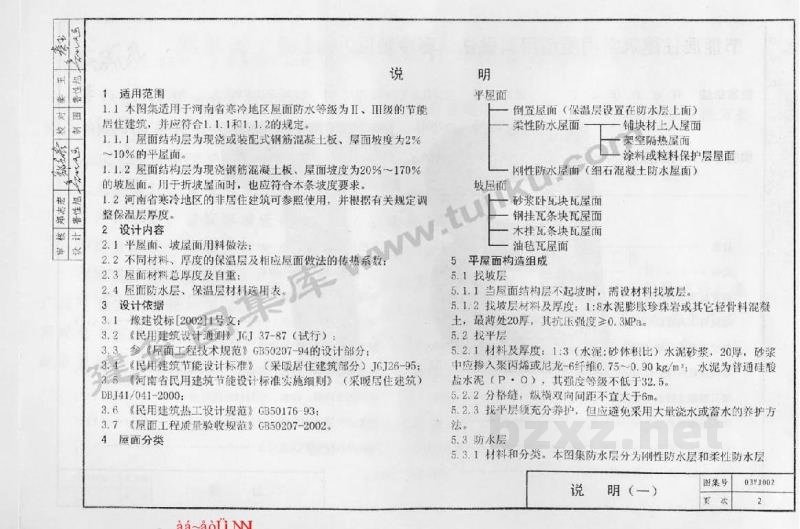

说明

1 适用范围

1.1 本图集适用于河南省寒冷地区屋面防水等级为Ⅱ、Ⅲ级的节能居住建筑，并应符合1.1.1和1.1.2的规定。

1.1.1 屋面结构层为现浇或装配式钢筋混凝土板、屋面坡度为2%~10%的平屋面。

1.1.2 屋面结构层为现浇钢筋混凝土板、屋面坡度为20%~70%的坡屋面。用于折坡屋面时，也应符合本条坡度要求。

1.2 河南省寒冷地区的非居住建筑可参照使用，并根据有关规定调整保温层厚度。

2 设计内容

2.1 平屋面、坡屋面用料做法；

2.2 不同材料、厚度的保温层及相应屋面做法的传热系数；

2.3 屋面材料总厚度及自重；

2.4 屋面防水层、保温层材料选用表。

3 设计依据

3.1 豫建标准[2002]1号文；

3.2 《民用建筑设计通则》JGJ 37-87（试行）；

3.3 《屋面工程技术规范》GB50207-94的设计部分；

3.4 《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95；

3.5 《河南省民用建筑节能设计标准实施细则》（采暖居住建筑）DBJ41/041-2000；

3.6 《民用建筑热工设计规范》GB50176-93；

3.7 《屋面工程质量验收规范》GB50207-2002。

4 屋面分类

5 平屋面构造组成

5.1 找坡层

5.1.1 当屋面结构层不找坡时，需设材料找坡层。

5.1.2 找坡材料及厚度：1:8水泥膨胀珍珠岩或其它轻骨料混凝土，最薄处20厚，其抗压强度≥0.3MPa。

5.2 找平层

5.2.1 材料及厚度：1:3（水泥:砂体积比）水泥砂浆，20厚，砂浆中应掺入聚丙烯或尼龙-6纤维0.75~0.90 kg/m²；水泥为普通硅酸盐水泥（P·O），其强度等级不低于32.5。

5.2.2 分格缝：纵横双向间距不宜大于6m。

5.2.3 找平层须充分养护，但应避免采用大量浇水或蓄水养护方法。

5.3 防水层

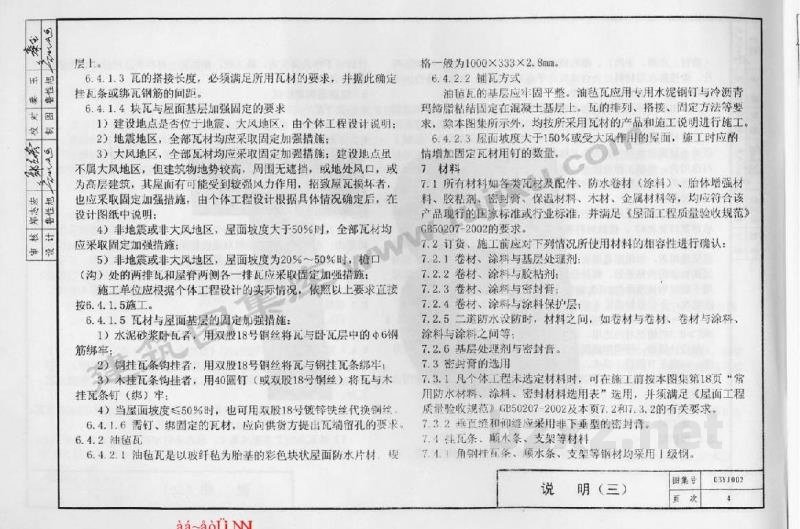

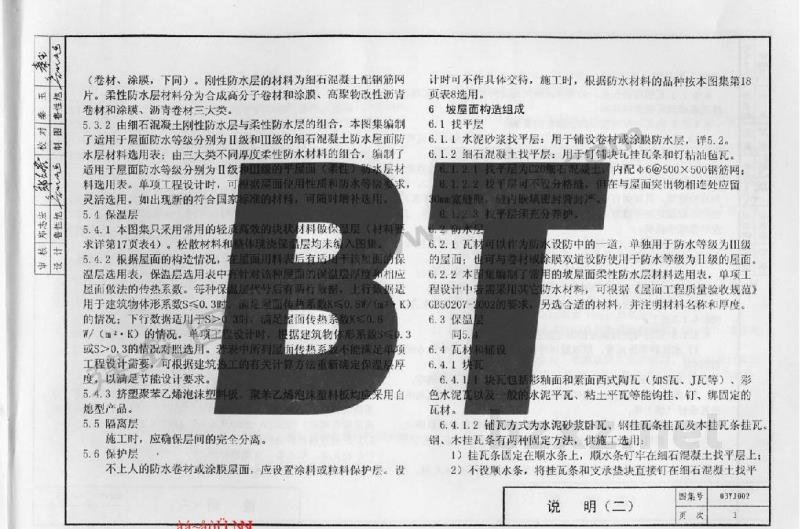

5.3.1 材料和分类：本图集防水层分为刚性防水层和柔性防水层。
