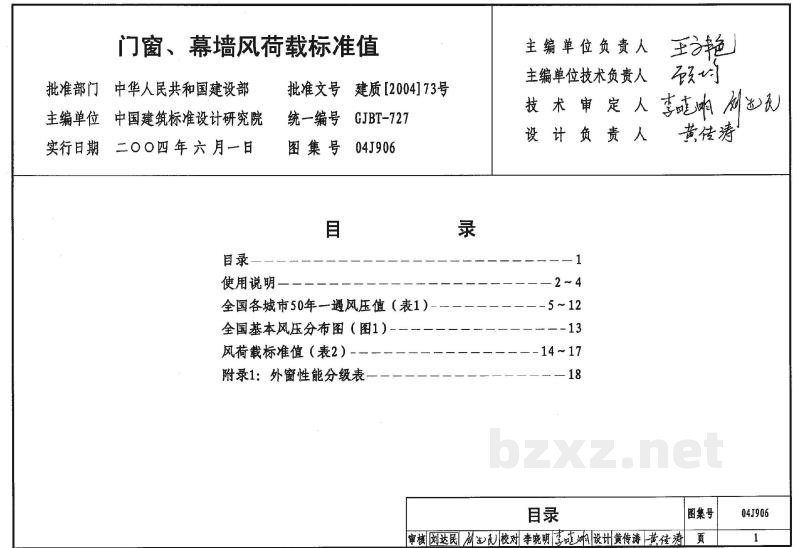

目 录

目录————————————————————————1
使用说明———————————————————————2～4
全国各城市50年一遇风压值（表1）—————————5～12
全国基本风压分布图（图1）————————————13
风荷载标准值（表2）———————————————14～17
附录1：外窗性能分级表————————————————18

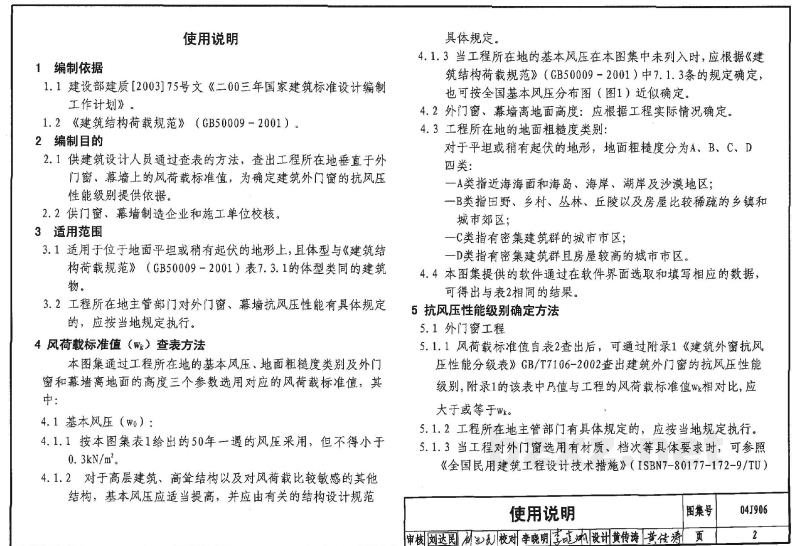

使用说明

1 编制依据

1. 建设部建质[2003]75号文《二〇〇三年国家建筑标准设计编制工作计划》。
2. 《建筑结构荷载规范》(GB50009-2001)。

2 编制目的

1. 供建筑设计人员通过查表的方法，查出工程所在地垂直于外门窗、幕墙上的风荷载标准值，为确定建筑外门窗的抗风压性能级别提供依据。
2. 供门窗、幕墙制造企业和施工单位校核。

3 适用范围

1. 适用于位于地面平坦或稍有起伏的地形上，且体型与《建筑结构荷载规范》(GB50009-2001)表7.3.1的体型类同的建筑物。
2. 工程所在地主管部门对外门窗、幕墙抗风压性能有具体规定的，应按当地规定执行。

4 风荷载标准值(w_k)查表方法

本图集通过工程所在地的基本风压、地面粗糙度类别及外门窗和幕墙离地面的高度三个参数选用对应的风荷载标准值，其中：

1. 基本风压(w₀)；
2. 按本图集表1给出的50年一遇的风压采用，但不得小于0.3kN/m²。
3. 对于高层建筑、高耸结构以及对风荷载比较敏感的其他结构，基本风压应适当提高，并应由有关结构设计规范具体规定。
4. 当工程所在地的基本风压在本图集中未列入时，应根据《建筑结构荷载规范》(GB50009-2001)中7.1.3条的规定确定，也可按全国基本风压分布图（图1）近似确定。

2. 外门窗、幕墙离地面高度：应根据工程实际情况确定。
3. 工程所在地的地面粗糙度类别：

对于平坦或稍有起伏的地形，地面粗糙度分为A、B、C、D四类：

• A类指近海海面和海岛、海岸、湖岸及沙漠地区；
• B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；
• C类指有密集建筑群的城市市区；
• D类指有密集建筑群且房屋较高的城市市区。

4. 本图集提供的软件通过在软件界面选取和填写相应的数据，可得出与表2相同的结果。

5 抗风压性能级别确定方法

1. 外门窗工程

1. 风荷载标准值自表2查出后，可通过附录1《建筑外窗抗风压性能分级表》GB/T7106-2002查出建筑外门窗的抗风压性能级别。附录1的该表中P₃值与工程的风荷载标准值w_k相对比，应大于或等于w_k。
2. 工程所在地主管部门有具体规定的，应按当地规定执行。
3. 当工程对外门窗选用有材质、档次等具体要求时，可参照《全国民用建筑工程设计技术措施》(ISBN7-80177-172-9/TU)。

中第二部分建筑设计第十章和《全国民用建筑工程设计技术措施建筑产品选用技术》（ISBN7-80177-267-9/TU.144）中对门窗选用的规定，提出门窗设计要求。

5.2 幕墙工程：建筑设计者通过查表查得的风荷载标准值可作为设计条件和要求。幕墙制造商应按照有关规范规定进行校核。

5.3 由多个高度不同的建筑组成的群体建筑或者单栋高层、超高层建筑的外门窗是否分段提出抗风压性能级别，宜由设计人依据不同地区、不同环境、不同建筑物的构成，综合考虑方便施工与经济合理予以决定。

6 选用举例

6.1 北京市某居住区，位于城市市区，由多层住宅和配套多层公共建筑组成。确定工程外门窗抗风压性能分级：

1. 查表1可得北京基本风压 w₀ = 0.45kN/m²；
2. 外门窗离地面高度按20米计；
3. 该工程所在地的地面粗糙度为C类；
4. 查表2可得风荷载标准值（负压）wₖ = -1.45kN/m²。根据北京市发布的“关于发布《北京市‘九五’住宅建设标准》建筑外窗部分补充规定的通知”，将建筑外门窗抗风压性能定为4级。

6.2 厦门市某住宅小区，多数为6层住宅，少量24层层高层住宅，配套有会所、小学、商业等多层建筑。确定工程外门窗抗风压性能分级：

1. 查表1可得厦门市基本风压 w₀ = 0.80kN/m²；
2. 外门窗离地面高度分别按20米和70米计；
3. 该工程所在地的地面粗糙度为C类；
4. 查表2可得20米高建筑风荷载标准值（负压）wₖ = -2.58kN/m²。由此风荷载标准值查附录1确定该工程20米及该高度以下建筑外门窗抗风压性能为4级；
5. 查表2的续表可得70米高建筑风荷载标准值（负压）wₖ = -3.85kN/m²。由此风荷载标准值查附录1确定该工程20米至70米建筑外门窗抗风压性能为6级。

注：分段计算风荷载标准值能够节约工程造价，设计者应视具体情况酌情处理。

7 风荷载标准值计算公式：

wₖ = βgz · μs · μz · w₀

式中：wₖ——风荷载标准值（kN/m²）；

βgz——高度Z处的阵风系数；

μs——风荷载体型系数；

μz——风压高度变化系数；

w₀——基本风压（kN/m²）。

7.1 基本风压w₀

见4.1有关规定。

7.2 风压高度变化系数 μz

对于平坦或稍有起伏的地形，风压高度变化系数应根据地面粗糙度类别和建筑外门窗、幕墙离地面高度确定。地面粗糙度类别见本图集4.3条规定；

本图集中已将此系数代入表2中参与计算，使用者不需要另行查找。

页    3
