13CJ45
HBL聚氨酯板保温系统建筑构造
参考图集
中国建筑标准设计研究院

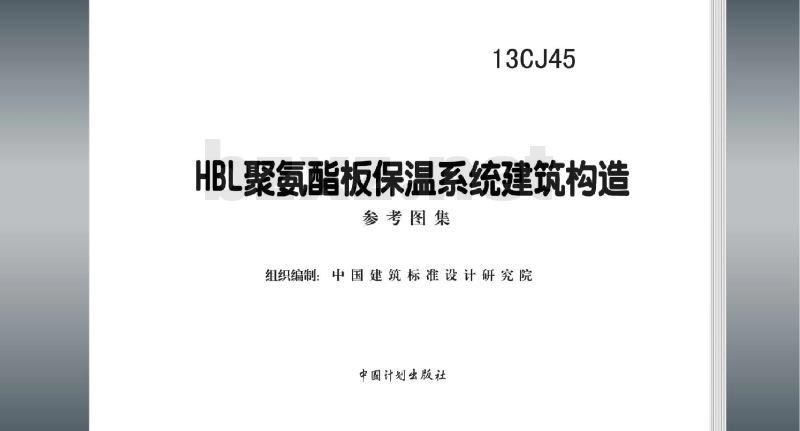

13CJ45
HBL聚氨酯板保温系统建筑构造
参考图集
组织编制：中国建筑标准设计研究院中國计划虫版社
图书在版编目（CIP）数据
国家建筑标准设计图集.HBL聚氨酯板保温系统建筑构造：13CJ45中国建筑标准设计研究院组织编制、北京：中国计划出版社，20141
ISBN 978-7-80242-941-3
I.@国...I.中...
Ⅲ建筑设计中国一图集
2聚氨酯泡保温层一建筑设计一中国一图集CTU2062TU86-64
中国版本图书馆CIP数据核字（2013）第299414号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
HBL聚氨酯板保温系统建筑构造
13CJ45
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木辉地北里中11号国宏大厦C座4层）北京国防印剧厂印剧
787mmx1092mm1/162.125印张8.5下字2014年1月第1版2014年1月第1次印刷★
ISBN 978 -7 -80242 -941 -3
定价：26.00元

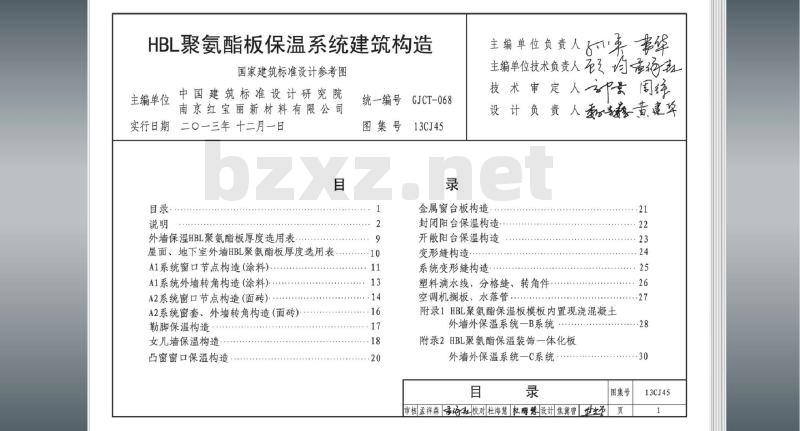

HBL聚氨酯板保温系统建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位
南京红宝丽新材料有限公司
实行日期二〇一三年十二月一日目
外墙保温HBL聚氨酯板厚度选用表统一编号GJCT-068
图集号
13CJ45
主编单位负责人秉囊华
主编单位技术负责人均
技术审定人图佳
设 计 负责人委黄建年
金属窗台板构造
封闭阳台保温构造
屋面、地下室外墙HBL聚氨酯板厚度选用表..A1系统窗口节点构造(涂料)
A1系统外墙转角构造(涂料)
A2系统窗口节点构造（面砖）
A2系统窗套、外墙转角构造（面砖）勒脚保温构造
女儿墙保温构造
凸窗窗口保温构造
开阳台保温构造
变形缝构造·
系统变形缝构造
塑料滴水线、分格缝、转角件
空调机搁板、水落管
附录1HBL聚氨酯保温板模板内置现浇混凝土外墙外保温系统一B系统
附录2HBL聚氨酯保温装饰一体化板外墙外保温系统一C系统
··27
图集号
审核孟祥森 南校对杜海慧 杜慧设计焦冀曾过业页
13CJ45

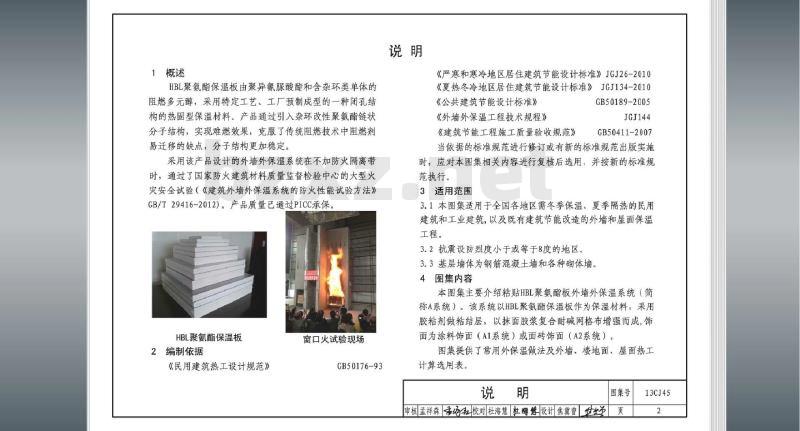

1概述
HBL聚氨酯保温板由聚异氰脲酸酯和含杂环类单体的阻燃多元醇，采用特定工艺、工厂预制成型的一种闭孔结构的热固型保温材料。产品通过引入杂环改性聚氨酯链状分子结构，实现难燃效果，克服了传统阻燃技术中阻燃剂易迁移的缺点，分子结构更加稳定。采用该产品设计的外墙外保温系统在不加防火隔离带时，通过了国家防火建筑材料质量监督检验中心的大型火灾安全试验（《建筑外墙外保温系统的防火性能试验方法》GB/T29416-2012）。产品质量已通过PICC承保，HBL聚氨酯保温板
2编制依据
《民用建筑热工设计规范》
窗口火试验现场
CB50176-93
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《公共建筑节能设计标准》
《外墙外保温工程技术规程》
《建筑节能工程施工质量验收规范》GB50189-2005
JGJ144
GB50411-2007
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。
3适用范围
3.1本图集适用于全国各地区需冬季保温、夏季隔热的民用建筑和工业建筑，以及既有建筑节能改造的外墙和屋面保温工程。
3.2抗震设防烈度小于或等于8度的地区。3.3基层墙体为钢筋混凝土墙和各种砌体墙，4图集内容
本图集主要介绍粘贴HBL聚氨酯板外墙外保温系统（简称A系统）。该系统以HBL聚氨酯保温板作为保温材料，采用胶粘剂做粘结层，以抹面胶浆复合耐碱网格布增强而成，饰面为涂料饰面（A1系统）或面砖饰面（A2系统）。图集提供了常用外保温做法及外墙、楼地面、屋面热工计算选用表。
图集号
审核孟祥森专劲私校对杜海慧 杜梦设计焦冀曾过页
13CJ45
图集在附录中简要介绍了HBL聚氨酯保温板模板内置现浇混凝土外墙外保温系统（B系统）和HBL聚氨酯保温装饰一体化板外墙外保温系统（C系统）。5粘贴HBL聚氨酯板外墙外保温系统组成及性能5.1HBL聚氨酯板外墙外保温系统由粘结层、HBL聚氨酯板、抹面层和饰面层构成。粘结层材料为胶粘剂，抹面层材料为抹面胶浆，抹面胶浆中满铺玻纤网；饰面层材料可为涂料或饰面砂浆（见表1）。保温板采用胶粘剂固定在基层上，必要时应使用锚栓辅助固定，保温板与基层墙体的有效粘贴面积根据楼层层数不同分别为：1~3层大于等于40%；4~9层大于等于50%；10层以上大于等于60%。建筑物高度在20m以上时，在受负风压作用较大的部位宜采用锚栓辅助固定（锚栓主要用于在不可预见的情况下对确保系统的安全性起一定的辅助作用。因此胶粘剂应承受系统全部荷载，不能因使用锚栓就放宽对粘结性能的要求）确需采用饰面砖时，应依据相关标准制定专项技术方案和验收方法，组织专门论证。
表1粘贴HBL聚氨酯板外墙外保温系统基本构造构造示意图
①基层墙体
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
钢筋混凝土墙
各种砌体墙
（砌体墙需用
水泥砂浆找平）
注：1.当工程设计有需要时，应使用锚栓作为辅助固定件。2.墙体需做找平层时，应先在墙面上刷界面剂，②粘结层
胶粘剂
（锚栓）注1
胶粘剂
（粘贴面积
不得小于保温板
面积的50%）
（锚栓）注1
系统的基本构造
?保温层
HBL聚氨酯板
HBL聚氨酯板
④抹面层
抹面胶浆复合玻纤
网格布（加强型增设一
层耐碱玻纤网格布）
第一遍抹面砂浆
一层耐碱网格布，用
塑料锚栓与基层墙体锚固
第二遍抹面砂浆
（抹面层厚度3mm~7mm）
③饰面层
涂料或饰面砂浆
面砖粘结砂浆bZxz.net
勾缝料
图集号
审核孟祥森劲校对杜海慧杜源慧设计焦冀曾世页
13CJ45
5.2HBL聚氨酯保温板外墙外保温系统及组成材料性能指标5.2.1HBL聚氨酯保温板外墙外保温系统性能指标见表2表2HBL聚氨酯保温板外墙外保温系统性能指标项目
耐候性
拉伸粘结强度
(MPa）
吸水量（g/m）
抗冲击性
二层及以上
水蒸气透过湿流密度，
[g/ (m2. h)]
耐冻融性
拉伸粘结强度
抹面层不透水性
性能指标
无可见裂缝，无粉化、空鼓、
剥落现象，无2mm以上起棱
>0.10，破坏发生在硬泡聚
氨酯芯材中
≤500
>3J级
>10J级
无可见裂缝，无粉化、空鼓、
剥落现象
>0.10，破坏发生在硬泡聚
氨酯芯材中
2h不透水
注：上表参照《硬泡聚氨酯板薄抹灰外墙外保温系统技术要求》5.2.2HBL聚氨酯保温板性能指标见表3表3HBL聚氨酯保温板性能指标
密度（kg/m2）
导热系数【W/(m·K)］
抗压强度(MPa）
抗拉强度（MPa）
尺寸稳定性（%）
吸水率(%)
燃烧性能
性能指标
≤0.8（面砖饰面为≤0.5)
B1/B2级
5.2.3抹面胶浆性能指标见表4
表4抹面胶浆主要性能指标
检验项目
原强度
拉伸粘结强度
（与硬泡聚氨酯板
耐水漫水48h，干燥2h
强度浸水48h，干燥7d
耐冻融强度
压折比
抗冲击性
吸水量（g/m2）
不透水性
可操作时间（h）
5.2.4胶粘剂性能指标见表5。
性能指标
>0.10，破坏发生在
硬泡聚氨酯芯材中
≤500
试样抹面层内
侧无水渗透
表5胶粘剂主要性能指标
检验项目
拉伸粘结强度
(MPa）
与水泥砂浆）
拉伸粘结强度
（MPa）
（与硬泡聚
氨酯板）
原强度
漫水48h，干燥2h
浸水48h，干燥7d
原强度
漫水48h，干燥2h
浸水48h，干燥7d
可操作时间（h）
性能指标
>0.10，破坏发生
在硬泡聚氨酯芯材中
图集号
审核孟祥森承劲校对杜海慧杜慧设计焦冀曾经页
13CJ45
5.2.5玻纤网性能指标见表6。
表6玻纤网性能指标
性能指标
普通型
加强型
单位面积质量（g/m2）
耐碱断裂强力（经、纬向）（N/50mm）耐碱断裂强力保留率（经、纬向）（%)断裂伸长率（经、纬向）（%）
氧化锆、氧化钛含量(%)）
可燃物含量（%）
5.2.6锚栓主要性能指标见表7。（用于涂料
饰面工程）
（用于面砖
饰面工程）
Zr02(14.5±0.8)，且
Ti02(（6±0.5)或Zr02和Ti02
合量>19.2且Zr02含量
>13.7或Zr02>16
表7锚栓主要性能指标
单个锚栓抗拉承
载力标准值(kN)
锚栓圆盘的强度
标准值（kN)
性能指标
混凝土小型
多孔砖
混凝土实心砖
≥0.60≥0.50
空心础块
注：上表参照《外墙保温用锚栓》JGT366-2012加气混凝土
5.2.7面砖饰面配套材料性能指标见表8~表10。表8面砖性能指标
单块面积（cm2）
吸水率
抗冻性
边长（mm）
厚度（mm）
单位面积质量（kg/m）
I、VI、VI气候区（%）
Ⅱ、IⅡI、IV、V气侯区（%）
I、VI、VI气候区（%）
Ⅱ气候区（%）
II、IV、V气候区（%）
性能指标
≤150
≤240
50次冻融循环无破坏
40次冻融循环无破坏
10次冻融循环无破坏
注：1.按《建筑气候区划标准》CB50178-1993中一级区划进行划分。2.抗冻性试验低温环境温度采用-30±2℃，保持2h后放入不低于10℃清水中融化2h为一个循环。表9面砖胶粘剂性能指标
拉伸粘结强度
标准状态（MPa）
浸水处理（MPa）
热老化处理（MPa）
冻融循环处理（MPa）
晾置20min后（MPa）
横向变形（mm）
性能指标
图集号
审核孟祥森产劲校对杜海慧杜源慧设计焦冀曾世页
13CJ45
表10面砖填缝剂性能指标
拉伸粘结原强度（MPa）
收缩值（mm/m）
抗折强度（MPa）
吸水量（g）
标准试验条件
冻融循环后
240min
横向变形（mm）
6设计和施工
6.1设计
性能指标
6.1.1选用本图集各外墙保温系统时，不得更改该系统构造和组成材料（包括饰面层材料）。6.1.2外墙外保温工程的热工和节能设计尚应符合下列规定：1)保温层内表面温度应高于0℃;2)外墙保温系统应包覆门窗框外侧洞口、女儿墙、封闭阳台以及出挑构件等热桥部位；3)外墙保温系统应考虑金属固定件、承托件的热桥影响。6.1.3外墙外保温工程应做好密封和防水构造设计，确保水不会渗入保温层及基层，重要部位应有详图。水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。在外墙外保温系统上安装的设备或管道应固定于基层上，并应做密封和防水设计。
6.1.4外墙外保温工程的饰面层宜采用涂料、饰面砂浆等轻质材料。确需采用饰面砖，应依据相关标准制定专项技术方案和验收方法，组织专门论证。6.2施工
6.2.1保温板粘贴注意事项：
1）保温板横向宽度不宜大于1200mm，高度不宜大于600mm。2)必要时应设置抗裂伸缩缝。
3)粘贴保温板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平。找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝；面层不得有粉化、起皮、爆灰等现象。4)保温板应按顺砌方式粘贴，竖缝应逐行错缝。保温板应粘贴牢固，不得有松动和空鼓，墙角处保温板应交错互锁（见图1、图2）。
基层墙体
保温板
图1保温板排板图
图集号
审核孟祥森劲校对杜海慧杜源慧设计焦冀曾世页
13CJ45
锚固钉（每平米数量
根据建筑高度确定）
图2保温板排列及锚固点布置示意图5）门窗洞口四角处保温板不得拼接，应采用整块保温板切割成型，保温板接缝应离开角部至少200mm（见图3）洞口四角应附加网格布（见图4）200
图3门窗洞口保温板排列示意图
洞口四角附加耐碱玻
纤网格布（标准网）
图4洞口四角附加耐碱玻纤网格布6)保温板的长度不宜大于1200mm，宽度不宜大于600mm。在基层平整度小于5mm/2m时，优先使用条粘法进行粘贴，胶条应呈水平方向（见图5）
胶粘剂
条宽12030
图5条粘法示意图
在基层平整度大于5mm/2m时，需使用点框法粘贴（见图6），粘贴应牢固，不得有松动和空鼓，板缝应挤紧，相邻板应齐平。板间缝隙应用聚氨酯填充，板间高差不得大于1.5mm，板间缝隙不得大于1.5mm。说
图集号
审核孟祥森劲校对杜海慧杜源慧设计焦冀曾世页
13CJ45
200200
胶粘剂
>Φ140
图6点框法示意图
7)粘贴24h后方能钻孔安装锚栓。8）保温系统开始施工前，施工单位应按照设计要求，在现场采用与实际工程完全相同的产品、工具和技术，施工完成一块具有代表性的样板墙，以得到系统材料供应商、监理、设计和建设单位的认可。
6.2.2HBL聚氨酯保温板外墙外保温系统施工时及施工完成后24h内，基层及环境温度不应小于5℃，空气相对湿度宜小于85%，风力不大于5级。无防护措施雨雪天不能施工。环境温度大于37℃时，抹面砂浆应采取适当措施进行养护。6.2.3墙体基层应坚实、平整、干燥、干净6.2.4既有建筑改造的墙面或对于因潮湿等影响粘结和施工的墙体基层应做界面处理，对吸水率过高的墙体应先淋水湿润。
6.2.5外墙外保温施工前，门窗洞口应通过验收，门窗框或辅框应安装完毕。
6.2.6墙身上各种进户管线、水落管支架、预埋管件等按设计安装完毕。
7图内标注尺寸
本图集未注明单位的尺寸均以毫米为单位。8详图索引方法
13CJ45
详图编号
详图页次
图集号
审核孟祥森产劲校对杜海慧杜爵慧设计焦冀曾世页
13CJ45
基层墙体
构造简图
HBL聚氨酯板
厚度。
钢筋混凝土墙(200)
热情性
传热系数
外墙保温HBL聚氨酯板厚度选用表混凝土空心砌块墙(190)
热情性
[(m-K)/W][W/ (m2 - K) ]
传热系数
灰砂砖墙（240）
热情性
[(m-K)w][W/(m2K)]
注：1.导热系数计算取值0.022×1.1（修正系数）=0.024。2.表中D为该厚度保温层时的外墙主体部位热情性指标。0.83
传热系数
DM多孔砖墙（190)
热情性
[(m-K)/W][w/ (m2·K)]
传热系数
KP1多孔砖墙（240）
热情性
[(m-K)/W][w/ (m\·K) ]
外墙保温HBL聚氨酯板厚度选用表申核孟祥森专场私校对杜海慧 杜源慧设计焦冀曾240
传热系数
[(m-K)w][ W/ (m2 -K) ]
图集号
13CJ45
