05YJ11-3 住宅厨房卫生间导流式排气道

河南省工程建设标准设计

DBJT19-20-2005

05系列工程建设标准设计图集

河南省工程建设标准设计管理办公室 主编

中国建筑工业出版社

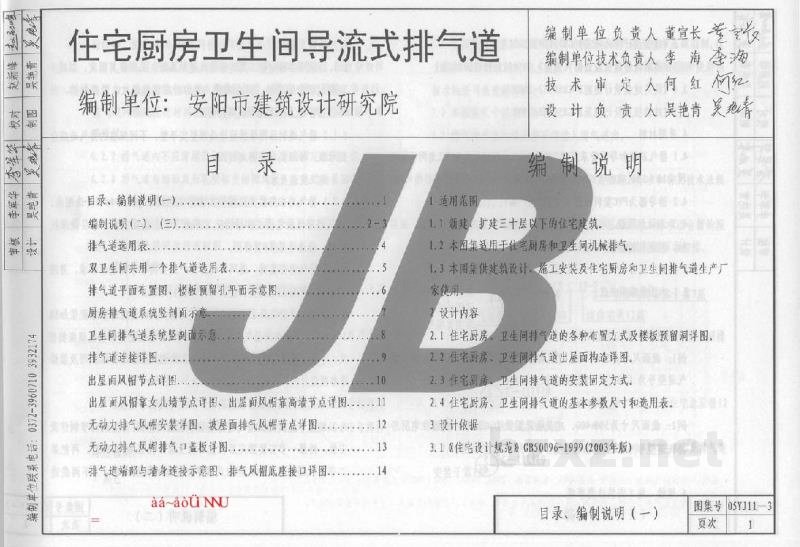

住宅厨房卫生间导流式排气道

编制单位：安阳市建筑设计研究院

目录

1. 编制说明（一）................1
2. 编制说明（二）、（三）.........2-3

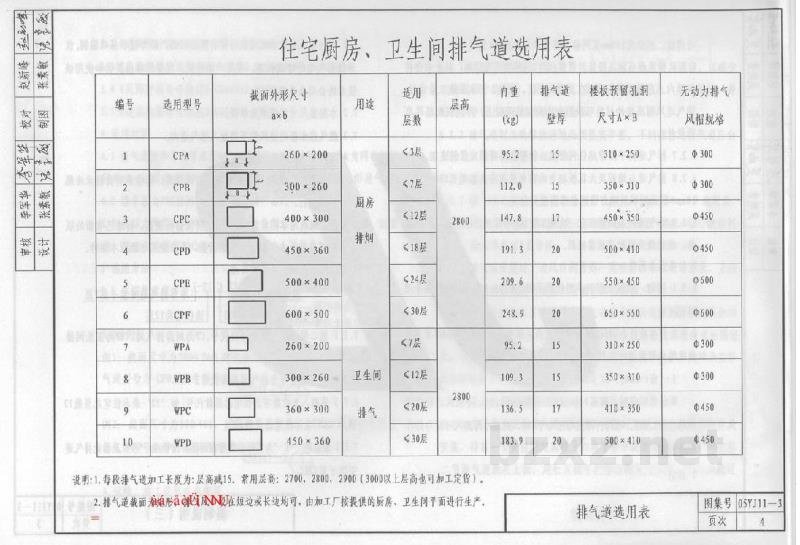

3. 排气道选用表.................4
     厨房卫生间采用一个排气道选用表......5
4. 排气道平面布置图、楼层层屋顶平面图.....6
5. 厨房排气系统立面剖面示意图.......7
6. 卫生间排气系统竖向剖面示意图.......8
7. 排气道连接详图...............9
8. 出屋面风管节点详图............10
     出屋面风管套女儿墙节点详图、出屋面风管超高编高点详图......11
9. 无动力排风风机安装详图、低层面无排风风机节点详图.......12
10. 无动力排风风机排气口盖板详图.....13
11. 排气道墙体与墙身连接示意图，排气道相应接口详图......14

编制说明

1. 适用范围
1. 新建、扩建三十层以下的住宅建筑。
2. 本图集适用于住宅厨房和卫生间机械排风。
3. 本图集供建筑设计院、工厂及住宅厨房和卫生间排气道生产厂商使用。
2. 设计内容
1. 住宅厨房、卫生间的各种布置方式及楼板预留洞详图。
2. 住宅厨房、卫生间排气道平面构造详图。
3. 住宅厨房、卫生间排气道的安装固定方式。
4. 住宅厨房、卫生间排气道的基本参数尺寸和选用表。
3. 设计依据
1. 《住宅设计规范》GB50096-1999（2003年版）

图号：02J711-3
页次：1

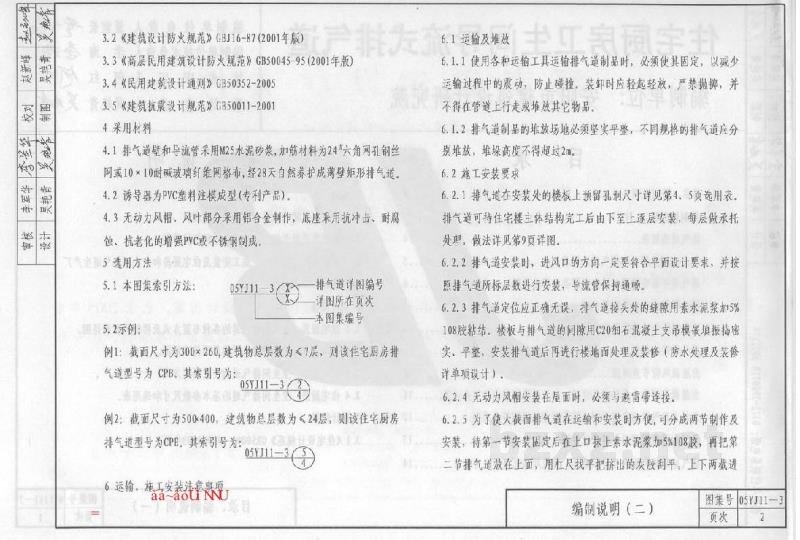

3.2 《建筑设计防火规范》GBJ16-87(2001年版)

3.3 《高层民用建筑设计防火规范》GB50045-95 (2001年版)

3.4 《民用建筑设计通则》GB 50352 - 2005

3.5 《建筑灭火器配置设计规范》CBJ14011-200:

4 采用材料

4. 排气道壁和导流管采用M2.5水泥砂浆,加筋材料为24*六角网孔钢丝网及10×10mm玻璃纤维网格布。经28天自然养护成弹性整体气道。
5. 诱导器为PVC塑料注塑成型(专利产品)。
6. 无动力风帽、风口部分采用铝合金制作，底座采用抗冲击、耐腐蚀、抗老化的增强PVC或不锈钢制成。

5 选用方法

5. 本图集索引方法：

05J111—3 - [图片] 排气道详图编号
- [图片] 图所在页及木图集索引

2. 示列：

例1：截面尺寸为300×260，建筑物总层数为＜7层，则该住宅用房排气道型号为CPB。其索引图为：
05J111—3 - [图片]

例2：截面尺寸为300×400，建筑物总层数为＜24层，则该住宅用房排气道型号为CFP。其索引图为：
05J111—3 - [图片]

6 运输、施工安装注意事项

6. 运输及排放

   • 6.1.1 使用各种运输车辆运输排气道制品时，必须使其固定，以减少运输过程中的震动、防止碰撞。装卸时应轻起轻放，严禁抛掷，并不得在管道上行走或堆放其它物品。
   • 6.1.2 排气道制品的堆场场地必须坚实平整，不同规格的排气道应分别堆放，堆放高度不得超过2m。
7. 施工安装要求

   • 6.2.1 排气道在安装处的楼板上预留孔尺寸可详见第4、5页选用表。排气道可待住宅楼主体结构完工后由下至上逐层安装，每层做承托处理。做法详见第3页详图。
   • 6.2.2 排气道安装时，进风口的方向一定要符合平面设计要求，并按照排气道所标层数进行安装，导管应保持通畅。
   • 6.2.3 排气道定位应正确无误。排气道接头处的缝隙用水泥砂浆加5%108胶粘接，墙板与排气道的间隙用C20细石混凝土支模填嵌板墙结实、平整。安装排气道后再进行楼面处理及装修（防水处理及装饰详单页设计）。
   • 6.2.4 无动力风帽安装在屋面时，必须与避雷带连接。
   • 6.2.5 为了使大截面排气道在运输和安装时方便，可分成两节制作及安装。待第一节固定安固后在上口抹上水泥砂浆加5%108胶，再把第二节排气道放在上面，用尺杠水平把制品的边段对齐，上下两截进

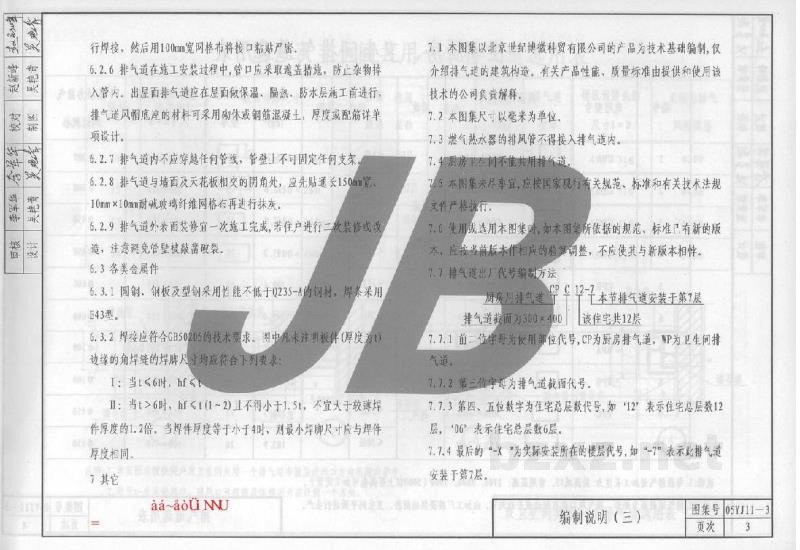

编制说明（二）
图集号 05J111—3
