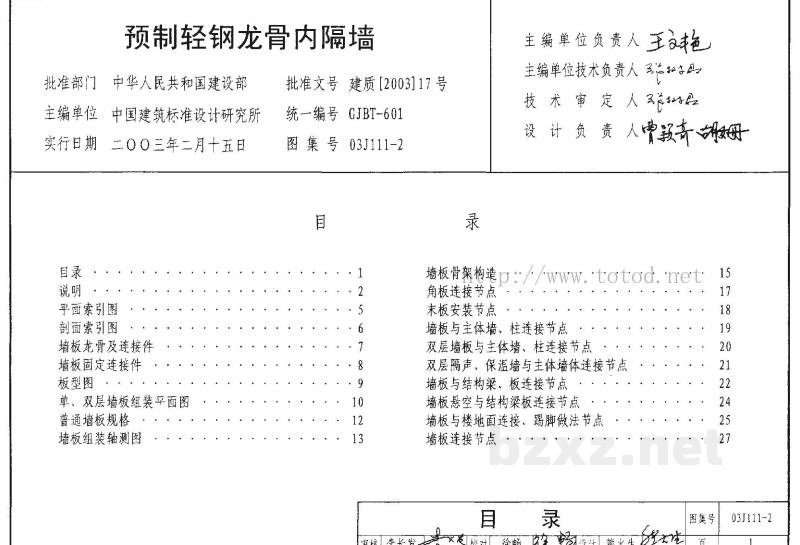

预制轻钢龙骨内隔墙
| 批准部门：中华人民共和国建设部 | 主编单位负责人： | |||
| 批准文号：建质[2003]17号 | 主编单位技术负责人： | |||
| 主编单位：中国建筑设计研究院 | 技术审定人： | |||
| 统一编号：GJBT-601 | 设计负责人： | |||
| 实行日期：二〇〇三年二月二十五日 | ||||
| 图集号：03J111-2 | ||||
目 录
| 目录 1 | 墙板骨架构造 15 |

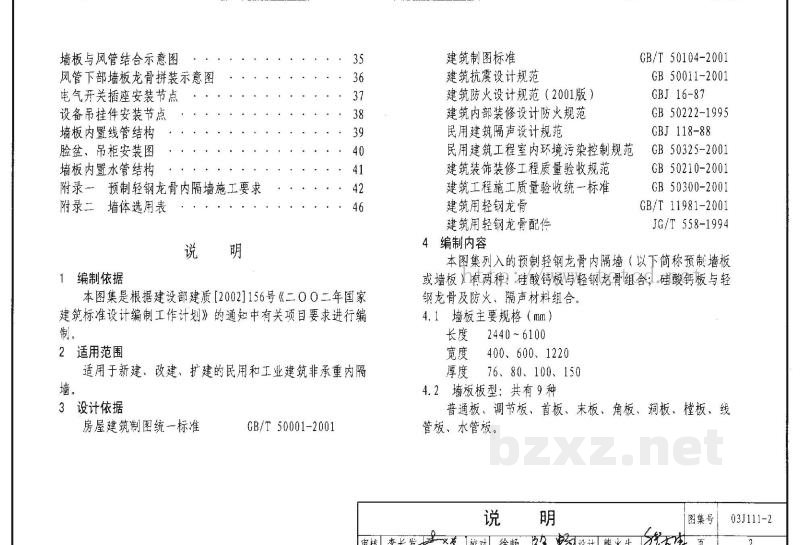

| 说明 2 | 角板连接节点 17 |
| 平面索引图 5 | 木板安装节点 18 |
| 剖面索引图 6 | 墙板与主体墙、柱连接节点 19 |
| 墙板龙骨及连接件 7 | 双层墙板与主体墙、柱连接节点 20 |
| 墙板固定连接件 8 | 双层隔声、保温墙与主体墙体连接节点 21 |
| 板型图 9 | 墙板与结构梁、板连接节点 22 |
| 单、双层墙板组装平面图 10 | |
| 普通墙板规格 12 | 墙板悬空与结构梁板连接节点 24 |
| 墙板组装细测图 13 | 墙板与楼地面交接、踢脚做法节点 25 |
| 墙板连接节点 27 |
| 目 录 | 图集号：03J111-2 | ||||
|---|---|---|---|---|---|
| 审核 | 李长荣 | 校对 | 徐畅 | 设计 | 张水生 页 1 |
