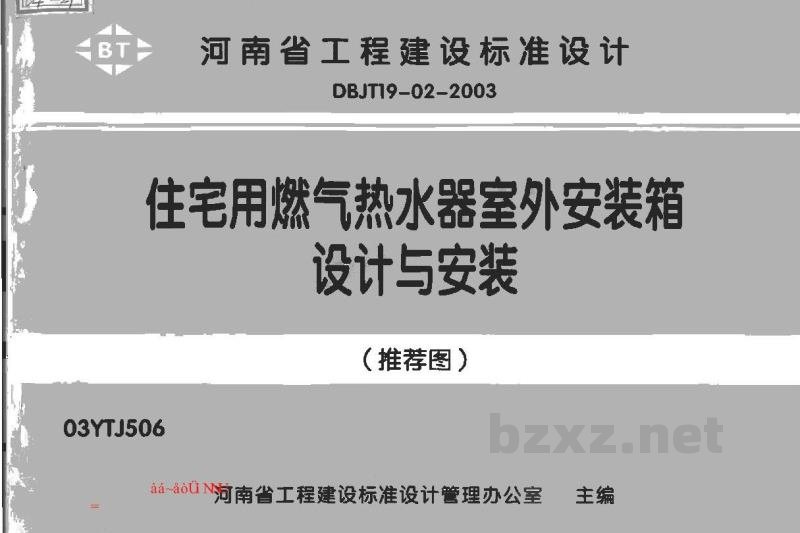

03YTJ506 住宅用燃气热水器室外安装箱设计与安装

河南省工程建设标准设计

DBJT19-02-2003

住宅用燃气热水器室外安装箱
设计与安装

（推荐图）

03YTJ506

河南省工程建设标准设计管理办公室 主编

住宅用燃气热水器室外安装箱设计与安装

图集号：03JT506 页次：1

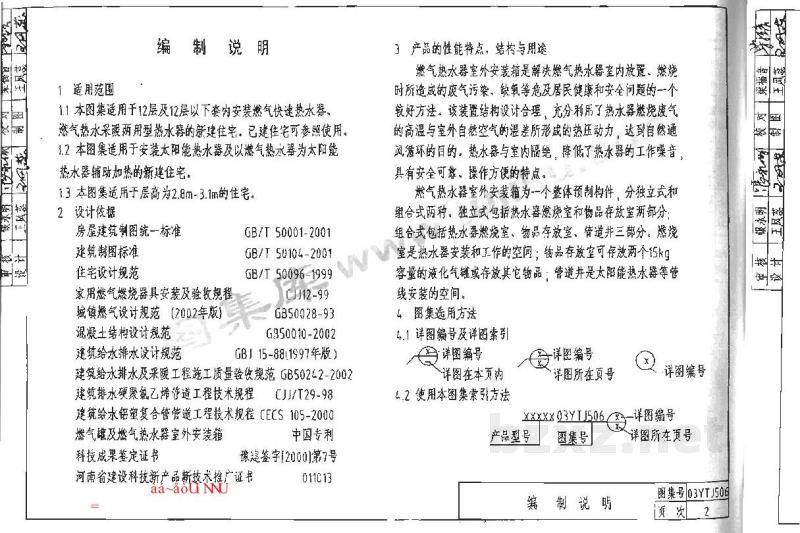

编制说明

1. 适用范围

1.1 本图集适用于12层及12层以下住宅安装燃气快速热水器、燃气热水器采暖两用热水器的新建住宅。已建住宅可参照使用。

1.2 2-3图集用于于安装太阳能热水器或以燃气热水器为太阳能热水器辅助加热的新建住宅。

1.3 本图集适用于层高为2.8m~3.1m的住宅。

2. 设计依据

3. 产品的性能特点、结构与用途

燃气热水器室外安装箱是解决燃汽热水器噪声内置式，燃烧时所造成的废气污染，缺氧等危及居民健康和安全问题的一个较好方法。该装置结构与设计合理，充分利用了热水器燃烧废气的较高室温与外热空气的温差所形成的热压动力，达到自然通风换风的目的，热水器与室内隔离，降低了热水器的工作噪音，具有安全可靠、操作方便的特点。

燃气热水器室外安装箱为一个整体预制构件，分独立式和组合式两种。独立式包括热水器燃烧室和物品存放室两部分；组合式包括热水器燃烧室、物品存放室、管道井三部分。燃烧室是热水器安装和工作的空间；物品存放室可存放两个5kg容量的液化气罐或存放其它物品，管道井是太阳能热水器等管线安装的定向。

4. 图集选用方法

4.1 详图编号及详图索引

4.2 使用本图集索引方法
