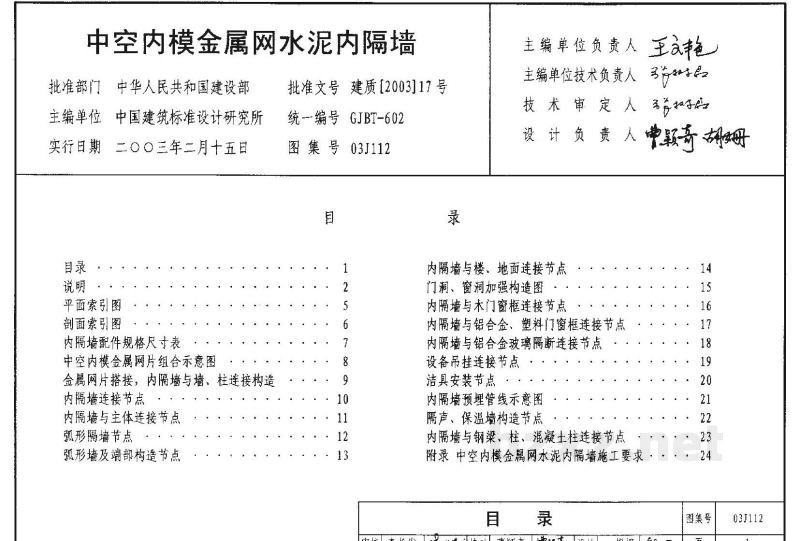

03J112 中空内模金属网水泥内隔墙

• 目录 ... 1
• 说明 ... 2

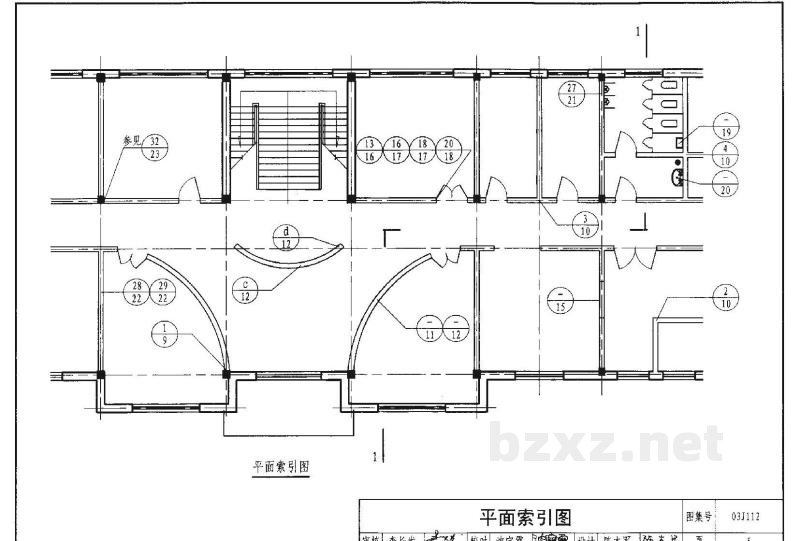

• 平面索引图 ... 5
• 剖面索引图 ... 6
• 内隔墙配件规格尺寸表 ... 7
• 中空内模金属网片组合示意图 ... 8
• 金属网片搭接、内隔墙与楼、柱连接构造 ... 9
• 内隔墙连接节点 ... 10
• 内隔墙与主体连接节点 ... 11
• 弧形隔墙节点 ... 12
• 弧形墙及端部构造节点 ... 13

• 内隔墙与楼、地面连接节点 ... 14
• 门洞、窗洞加强构造图 ... 15
• 内隔墙与木门窗框连接节点 ... 16
• 内隔墙与铝合金、塑料门窗框连接节点 ... 17
• 内隔墙与铝合金玻璃隔断连接节点 ... 18
• 设备吊挂连接节点 ... 19
• 洁具安装节点 ... 20
• 内隔墙预埋管线示意图 ... 21
• 隔声、保温构造连接节点 ... 22
• 内隔墙与钢梁、柱、混凝土柱连接节点 ... 23
• 附录 中空内模金属网水泥内隔墙工艺要求 ... 24

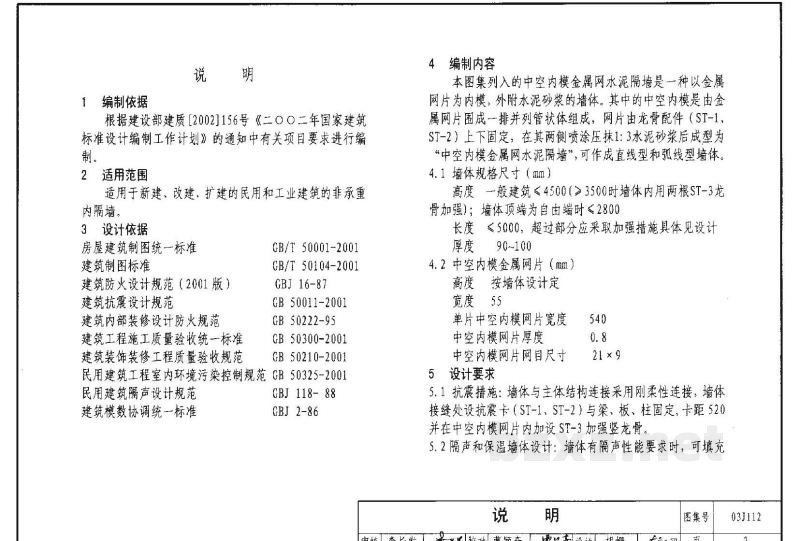

1 编制依据

根据建设部建质[2002]156号《二○○二年国家建筑标准设计编制工作计划》的通知中有关项目要求进行编制。

2 适用范围

适用于新建、改建、扩建的民用和工业建筑的非承重内隔墙。

3 设计依据

4 编制内容

本图集列入的中空内横金属网水泥隔墙是一种以金属网片为内模，外附水泥砂浆的墙体。其中的中空内横是由金属网片围成一排并列管状体组成，网片由龙骨配件（ST-1、ST-2）上下固定，在其两侧喷涂压抹1:3水泥砂浆后成型为“中空内横金属网水泥隔墙”，可作成直型线和弧型线墙体。

4.1 墙体规格尺寸(mm)

4.2 中空内横金属网片(mm)

5 设计要求

5.1 抗震措施：墙体与主体结构连接采用刚柔性连接，墙体接缝处设拉嵌卡（ST-1、ST-2）与梁、板、柱固定，卡距520并在中空内横网片为加设ST-3加强龙骨。

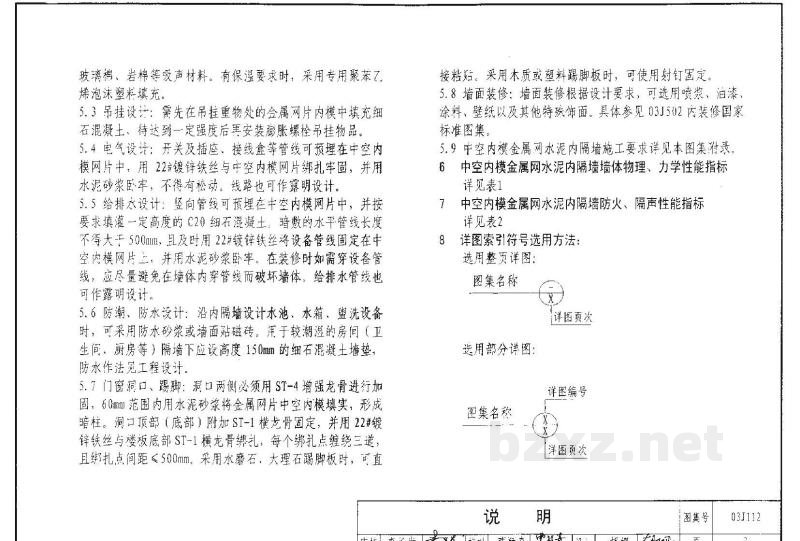

5.2 隔声和保温墙体设计：墙体有隔声性能要求时，可填充

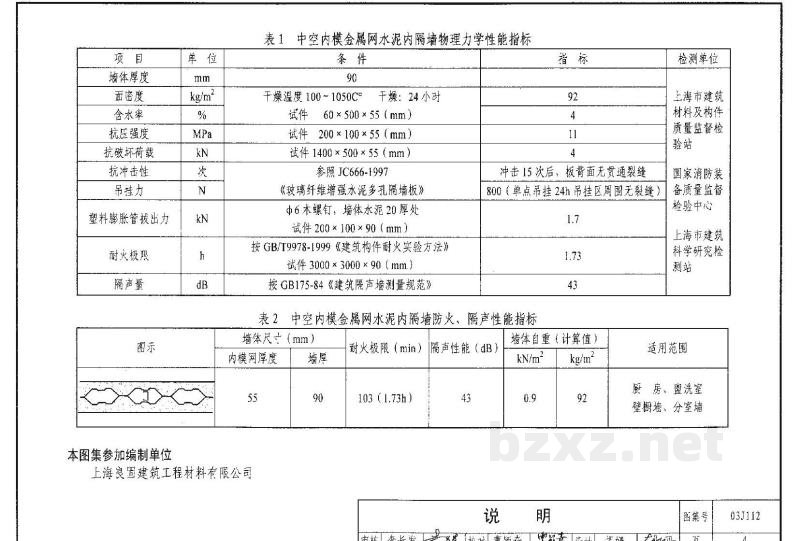

说 明
