标准图集号： 02YG302

图集名称：

02YG302 钢筋混凝土单梁

图集类别：其它

标准状态：现行

发布日期：2023-03-23

实施日期：2023-03-23

下载格式：pdf zip

关联标准

图集简介

标准内容

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页
第 7 页
第 8 页
第 9 页
第 10 页

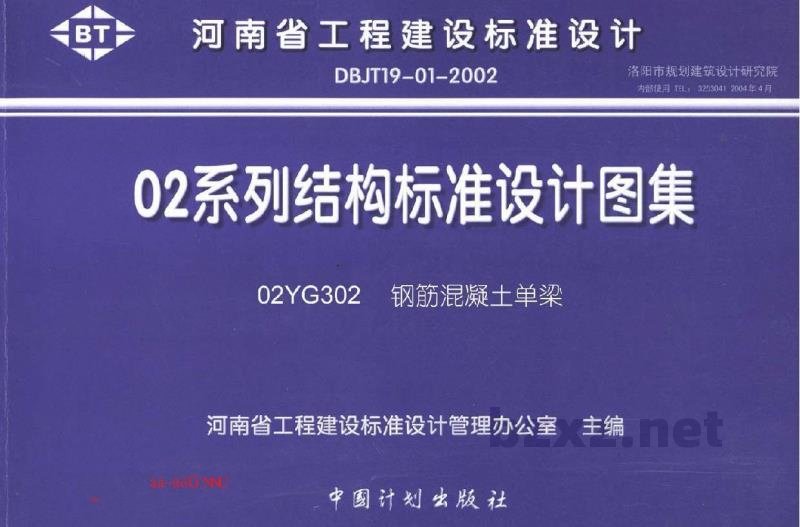

河南省工程建设标准设计
DBJT19-01-2002

洛阳市规划建筑设计研究院
内部使用价：35元/册 2004年6月

02系列结构标准设计图集

02YG302 钢筋混凝土单梁

河南省工程建设标准设计管理办公室主编

中国计划出版社

钢筋混凝土单梁

(跨度4.5～7.2米)

编制单位:			河南省建筑设计研究院						图集号:	02Y G302
编制单位负责人:	凌君达		技术审定人:	贺高凯			图名:	钢筋混凝土单梁 (跨度4.5~7.2米)
编制单位技术负责人:	袁恒惠		设计负责人:	滕猛				图集号:	02Y G302

目录

钢筋混凝土单梁 (跨度4.5~7.2米)
编制单位:	河南省建筑设计研究院	图集号:	02Y G302	页次:	1

目录..........................................................1

编制说明....................................................2~4

单梁选用表(一)(二).................................................5~6

4.5m跨单梁配筋图及材料表............................................7

4.8m跨单梁配筋图及材料表............................................8

5.1m跨单梁配筋图及材料表............................................9

5.4m跨单梁配筋图及材料表...........................................10

5.7m跨单梁配筋图及材料表...........................................11

6.0m跨单梁配筋图及材料表...........................................12

6.3m跨单梁配筋图及材料表...........................................13

6.6m跨单梁配筋图及材料表.................................................14

6.9m跨单梁配筋图及材料表.................................................15

7.2m跨单梁配筋图及材料表.................................................16

墙厚240mm预制刚性垫块允许承载力设计值.............................17~18

[No+Ni]+[N]及垫块选用表(一)(二)....................................19~20

墙厚370mm预制刚性垫块允许承载力设计值.............................21~24

[No+N]-[N]及垫块选用表(一)(二)(三)(四).........................25~28

aa-aoÜ NNU =

图名:			钢筋混凝土单梁 (跨度4.5~7.2米)			图集号:	02Y G302
河南省建筑设计研究院内部使用 TEL: (0371)59413855 2004年4月版						页次:	1

编制说明

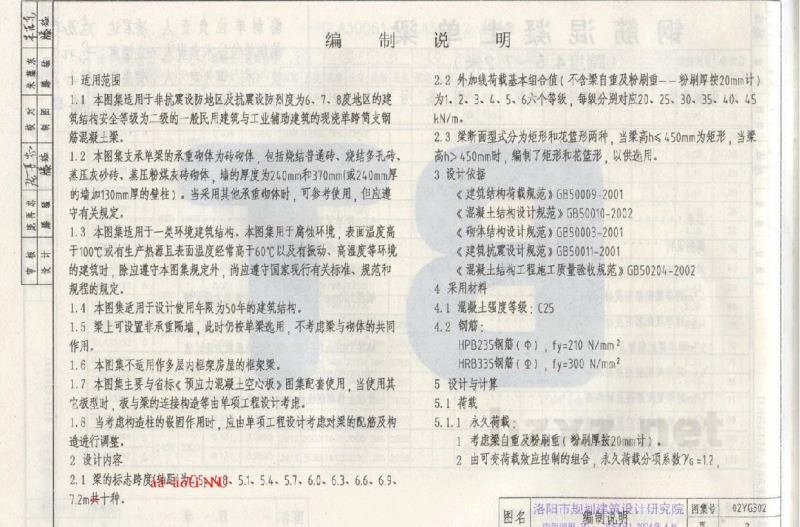

专业	1 适用范围	2.2 外荷载荷载基本组合值（不含梁自重及粉刷重——粉刷按20mm计）为：1、2、3、4、5、6六个等级，每级分别对应20、25、30、35、40、45 kN/m。
	1.1 本图集适用于非抗震设防地区及抗震设防烈度为6、7、8度地区的建筑结构安全等级为二级的一般民用建筑与工业辅助建筑的现浇梁带壁式钢筋混凝土梁。
	1.2 本图集承重梁的支承构件为砌体墙，包括烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砌块等，墙的厚度为240mm和370mm或240mm厚的墙加30mm厚的壁柱。当采用其他承力墙体时，可参考使用，但应遵守有关规定。
	1.3 本图集适用于一类环境建筑结构。本图集用于腐蚀环境、表面温度高于100℃或有生产热源且表面温度经常高于60℃以及有振动、高温等环境的建筑时，除应遵守本图集规定外，尚应遵守国家现行有关标准、规范和规程的规定。
	1.4 本图集适用于设计使用年限为50年的建筑结构。
	1.5 梁上可设置非承重隔墙，此时应按单梁选用。不考虑梁与砌体的共同作用。
	1.6 本图集不适用于多层住宅框架房屋的框架梁。
结构	1.7 本图集主要与标准《预应力混凝土空心板》图配套使用，当被使用其做楼板时，板与梁的连接构造可由单项工程设计考虑。		2.3 梁断面型式分为矩形和花篮形两种。当梁高h≤450mm为矩形，当梁高h＞450mm时，编制了矩形和花篮形，以供选用。
	1.8 当考虑构造柱的截面开洞时，应由单项工程设计者对结构配筋及构造进行调整。		3 设计依据《建筑结构荷载规范》GB50009-2001 《混凝土结构设计规范》GB50010-2002 《砌体结构设计规范》GB50003-2001 《建筑抗震设计规范》GB50011-2001 《混凝土结构工程施工质量验收规范》GB50204-2002
	2 设计内容
其他	2.1 梁的标称跨度L为4.8、5.1、5.4、5.7、6.0、6.3、6.6、6.9、7.2m共十种。			4 采用材料
				4.1 混凝土强度等级：C25 4.2 钢筋： HPB235级钢筋（φ），fy=210 N/mm² HRB335级钢筋（Φ），fy=300 N/mm²
	5 设计与计算 5.1 荷载 5.1.1 永久荷载：
备注	1 考虑梁自重及粉刷重（粉刷厚度按20mm计）。 2 由可变荷载效应控制的组合，永久荷载分项系数γG=1.2。

图号 [模糊不清] 页号 G3Y6302 第 2 页
