03J114-1 轻集料空心砌块内隔墙

轻集料空心砌块内隔墙

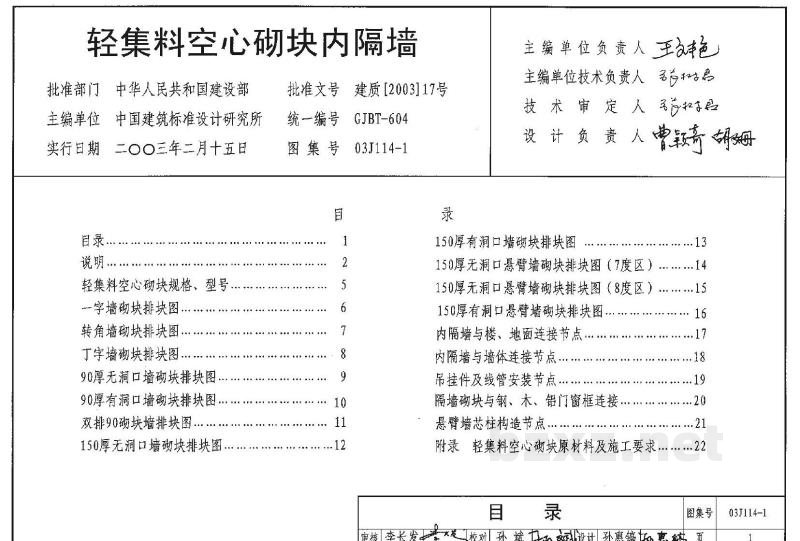

目    录

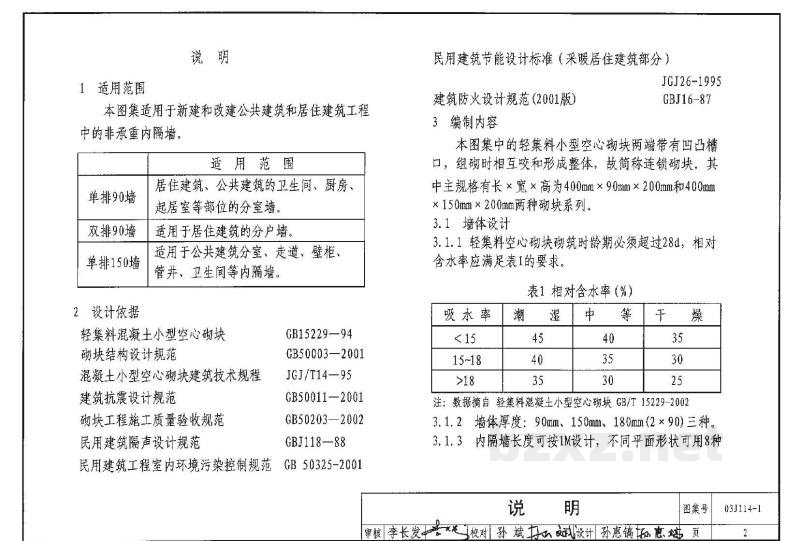

说 明

1 适用范围

本图集适用于新建和改建公共建筑和居住建筑工程中的非承重内隔墙。

2 设计依据

民用建筑节能设计标准（采暖居住建筑部分）

3 编制内容

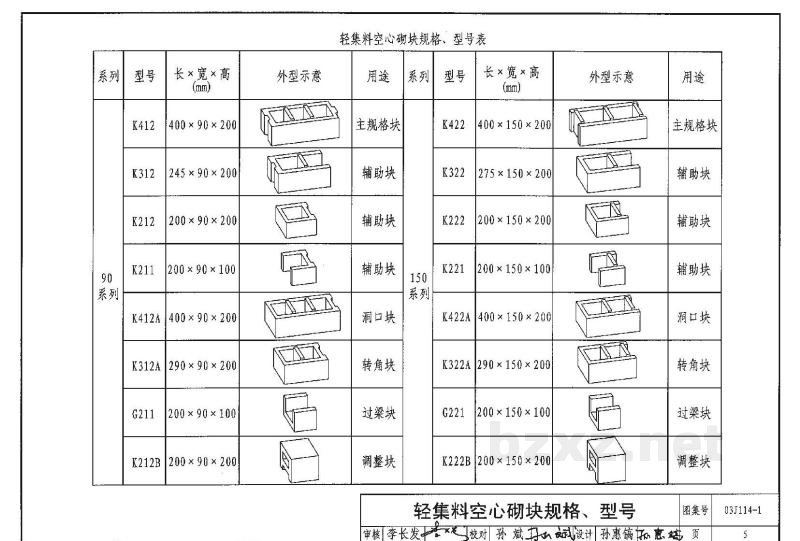

本图集中的轻集料小型空心砌块两端带有凹凸槽口，组砌时相互咬合形成整体，故简称连锁砌块。其中主规格有长×宽×高为400mm×90mm×200mm和400mm×150mm×200mm两种砌块系列。

3.1 墙体设计

3.1.1 轻集料空心砌块砌筑时龄期必须超过28d，相对含水率应满足表1的要求。

表1 相对含水率(%)

注：数据摘自 轻集料混凝土小型空心砌块 GB/T 15229-2002

3.1.2 墙体厚度：90mm、150mm、180mm(2×90)三种。

3.1.3 内隔墙长度可按1M设计，不同平面形状可用8种...

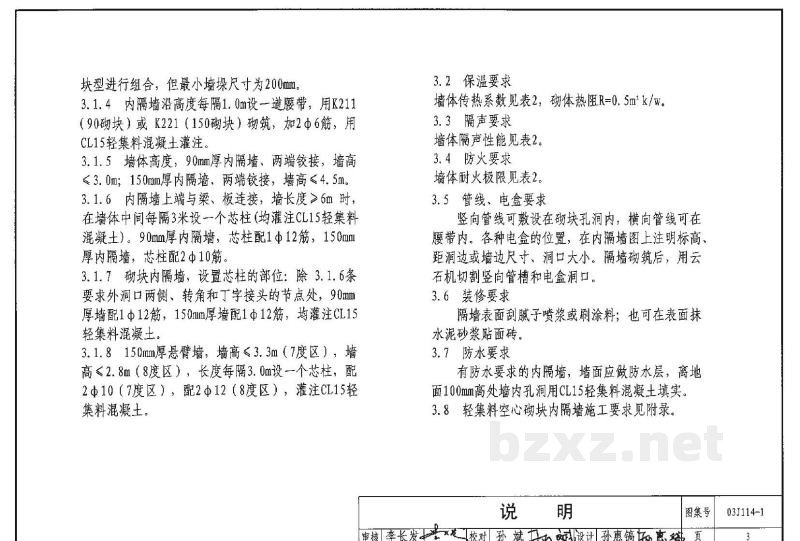

块型进行组合，但最小墙垛尺寸为200mm。

3.1.4 内隔墙沿高度每隔1.0m设一道腰带，用K211（90砌块）或 K221（150砌块）砌筑，加2φ6筋，用CL15轻集料混凝土灌注。

3.1.5 墙体高度，90mm厚内隔墙、两端铰接，墙高≤3.0m；150mm厚内隔墙、两端铰接，墙高≤4.5m。

3.1.6 内隔墙上端与梁、板连接，墙长度＞6m时，在墙体中每隔3米设一个芯柱（均灌注CL15轻集料混凝土）。90mm厚内隔墙，芯柱配1φ12筋；150mm厚内隔墙，芯柱配2φ10筋。

3.1.7 砌块内隔墙，设置芯柱的部位：除3.1.6条要求外洞口两侧、转角和丁字接头的节点处。90mm厚墙配1φ12筋；150mm厚墙配1φ12筋；均灌注CL15轻集料混凝土。

3.1.8 150mm厚悬壁墙，墙高＜3.3m（7度区），墙高＜2.8m（8度区），长度每隔3.0m设一个芯柱，配2φ10（7度区），配2φ12（8度区）；灌注CL15轻集料混凝土。

3.2 保温要求

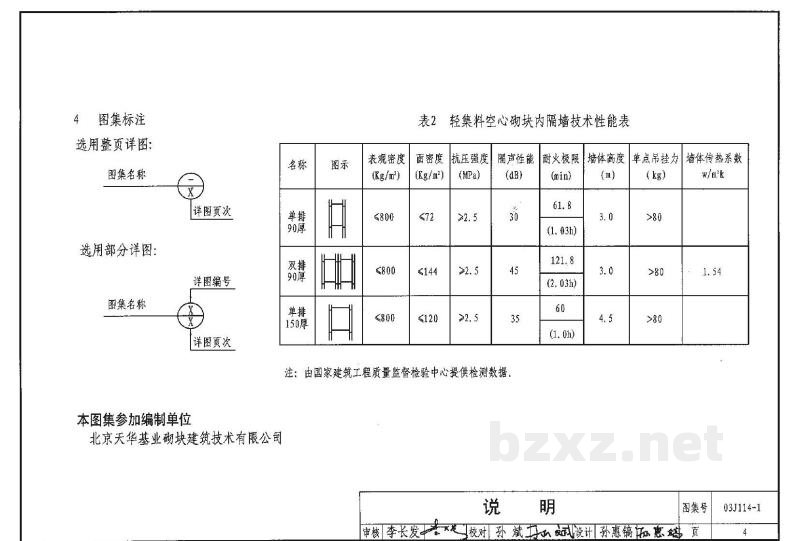

墙体传热系数见表2，砌体热阻R=0.5m²·k/w。

3.3 隔声要求

墙体隔声性能见表2。

3.4 防火要求

墙体耐火极限见表2。

3.5 管线、电盒要求

竖向管线可敷设于砌块孔洞内，横向管线可在腰带内。各种电盒的位置，在内隔墙图上注明标高，距洞口或墙边尺寸、洞口大小，隔墙砌筑后，用云石机切割竖向管槽和电盒洞口。

3.6 装修要求

隔墙表面应腻子喷涂或刷涂料；也可在表面抹水泥砂浆贴面砖。

3.7 防水要求

有防水要求的内隔墙，墙面应做防水层，离地面100mm高处填内孔洞用CL15轻集料混凝土填充。

3.8 轻集料空心砌块内隔墙施工要求见附录。
