02YG305 钢筋混凝土雨篷、挑檐

河南省工程建设标准设计

洛阳市规划建筑设计研究院
内部使用 印：105301 2004年4月

DBJT19-01-2002

02系列结构标准设计图集

02YG305 钢筋混凝土雨篷、挑檐

河南省工程建设标准设计管理办公室 主编

中国计划出版社

钢筋混凝土雨篷挑檐

编制单位 新乡市建筑设计研究院    图集号 02YG305

目 录

ā-ǎoǔ N U

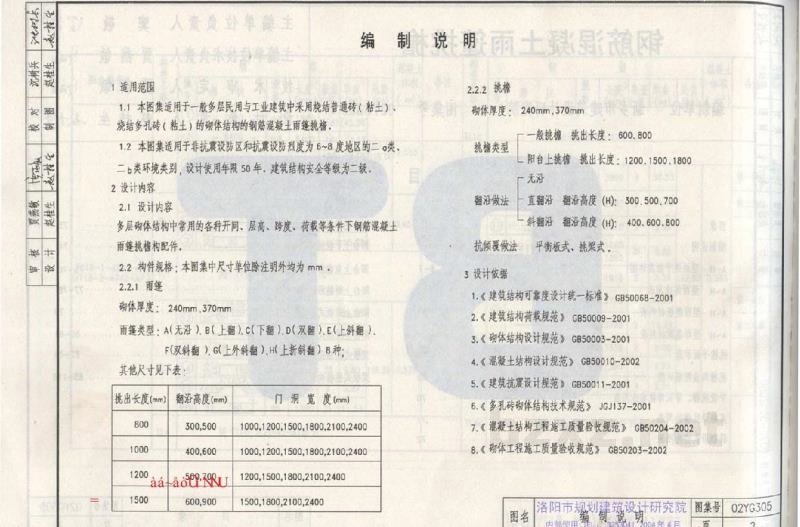

编制说明

1 适用范围

1.1 本图集适用于一般多层民用与工业建筑中采用普通砖砌体（粘土）、烧结多孔砖（粘土）的砌体结构为钢筋混凝土雨篷挑檐。

1.2 本图集适用于非抗震设防区和抗震设防烈度为 6～8 度地区的二类、三类环境类别下，设计使用年限 50 年，建筑结构安全等级为二级。

2 设计内容

2.1 设计内容

多层砌体结构中常用的各种开间、层高、跨度、荷载等条件下钢筋混凝雨篷挑檐和配件。

2.2 构件规格：本图集中尺寸单位除注明外均为 mm

2.2.1 雨篷

砌体厚度：240mm、370mm

雨篷类型：A(无沿), B(上檐), C(下檐), D(双檐), E(上斜檐), F(双斜檐), G(上下外檐), H(上下斜檐) 共8种。

其他尺寸见下表：

2.2.2 挑檐

3 设计依据

1. 1.《建筑结构可靠性设计统一标准》 GB50068-2018
2. 2.《建筑结构设计规范》 GB50097-2001
3. 3.《砌体结构设计规范》 GB50003-2001
4. 4.《混凝土结构设计的统一标准》 GB50010-2002
5. 5.《建筑抗震设计规范》 GB50011-2001
6. 6.《多高层钢结构技术规程》 JGJ137-2001
7. 7.《混凝土结构工程施工质量验收规范》 GB50204-2002
8. 8.《砌体工程施工质量验收规范》 GB50203-2002

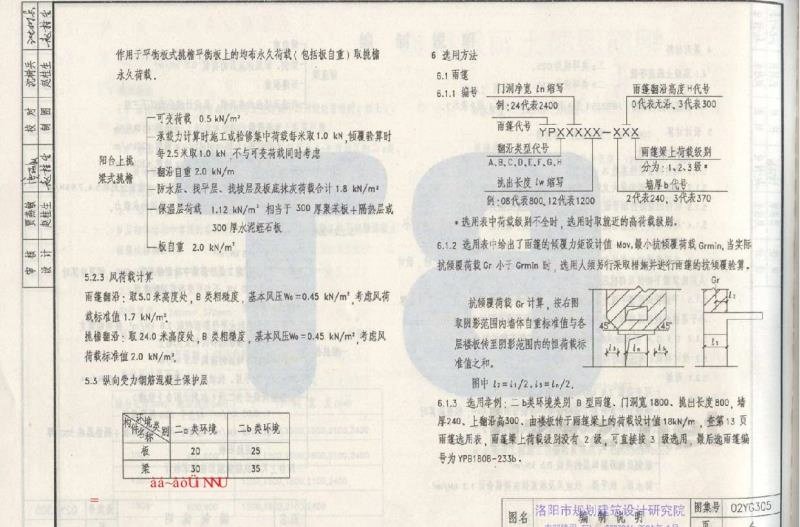

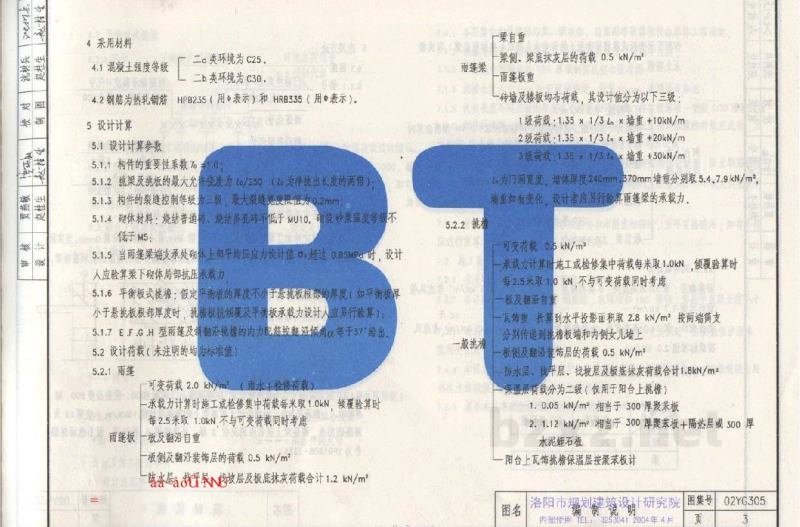

图号：02YG305
页：2
