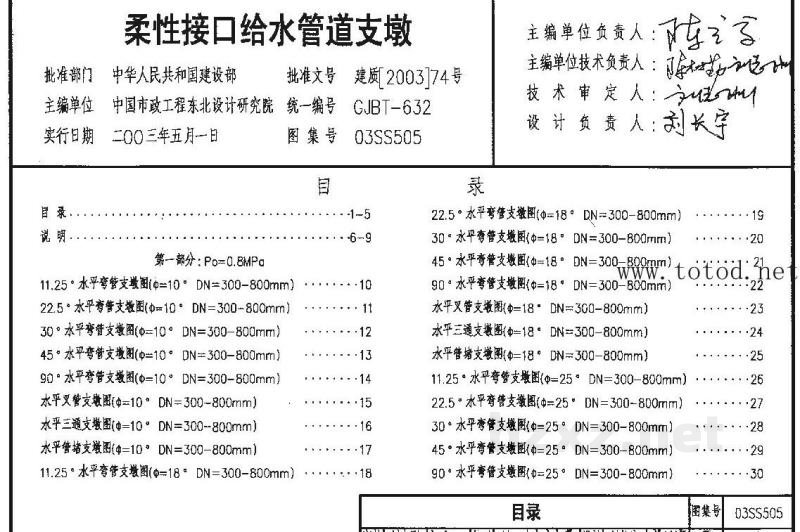

柔性接口给水管道支墩
| 批准部门 | 中华人民共和国建设部 | 批准文号 | 建质 [2003]74号 |
| 主编单位 | 中国市政工程东北设计研究院 | 统一编号 | GJBT-632 |
| 实行日期 | 二〇〇三年五月一日 | 图集号 | 03SS505 |
| 主编单位负责人： | [手写签名] |
| 主编单位技术负责人： | [手写签名] |
| 技术审定人： | [手写签名] |
| 设计负责人： | [手写签名] |
目 录
| 左列目录 | 右列目录 |
|---|---|
| 目录 ......................................................1~5 | 22.5°水平弯管支墩图(θ=18° DN=300~800mm) ....................19 |
| 说明 ......................................................6~9 | 30°水平弯管支墩图(θ=18° DN=300~800mm) .......................20 |
| 第一部分：P≤0.8MPa | 45°水平弯管支墩图(θ=18° DN=300~800mm) .......................21 |
| 11.25°水平弯管支墩图(θ=10° DN=300~800mm) .................10 | 90°水平弯管支墩图(θ=18° DN=300~800mm) .......................22 |
| 22.5°水平弯管支墩图(θ=10° DN=300~800mm) .................11 | 水平叉管支墩图(θ=18° DN=300~800mm) .......................23 |
| 30°水平弯管支墩图(θ=10° DN=300~800mm) .................12 | 水平三通支墩图(θ=18° DN=300~800mm) .......................24 |
| 45°水平弯管支墩图(θ=10° DN=300~800mm) .................13 | 水平堵端支墩图(θ=18° DN=300~800mm) .......................25 |
| 90°水平弯管支墩图(θ=10° DN=300~800mm) .................14 | 11.25°水平弯管支墩图(θ=25° DN=300~800mm) ...................26 |
| 水平叉管支墩图(θ=10° DN=300~800mm) ..................15 | 22.5°水平弯管支墩图(θ=25° DN=300~800mm) ...................27 |
| 水平三通支墩图(θ=10° DN=300~800mm) ..................16 | 30°水平弯管支墩图(θ=25° DN=300~800mm) ....................28 |
| 水平堵端支墩图(θ=10° DN=300~800mm) ..................17 | 45°水平弯管支墩图(θ=25° DN=300~800mm) ....................29 |
| 11.25°水平弯管支墩图(θ=18° DN=300~800mm) ..............18 | 90°水平弯管支墩图(θ=25° DN=300~800mm) ....................30 |
| 目录 | 图集号 | 03SS505 | |||||
|---|---|---|---|---|---|---|---|
| 审核 | [手写签名] | 校对 | [手写签名] | 设计 | [手写签名] | 页 | 1 |
