13CJ39
混凝士密封固化楼地面
参考图集
建筑标准设计研究院
13CJ39
混凝土密封固化楼地面
参考图集
组织编制：
中国建筑标准设计研究院
中计划出版社
主编单位
混凝土密封固化楼地面
国家建筑标准设计参考图
中国建筑标准设计研究院
无锡市华灿化工有限公司
实行日期
月二〇一三年九月一日
目录·
说明·
A整体面层密封固化地面
混凝土、彩色耐磨混凝土密封固化楼地面细石混凝土密封固化楼地面
现制水磨石密封固化楼地面
彩色耐磨密封固化楼地面
不发火细石混凝土密封固化楼地面防静电水磨石密封固化楼地面
耐磨骨料密封固化重载地面
现制水磨石密封固化重载地面
B致密钢化装饰地面
混凝土、彩色耐磨高光致密钢化楼地面GJCT-065
统一编号（
图集号
13CJ39
主编单位负责人弄手
主编单位技术负责人
技术审定人
设计负责人好
细石混凝土高光致密钢化楼地面快硬特强高光密封钢化地面
现制水磨石高光致密钢化楼地面彩色耐磨混凝土高光致密钢化楼地面混凝土染色艺术楼地面
安斯福妙乐混凝土密封固化楼地面保养说明·2223
TRUM快硬特强装饰面层材料
酷复?修补剂·
酷缝填缝胶
国外检测机构提供的检测数据及结论目
审核王成玉校对杨泗国国设计岳建新品图集号
13CJ39

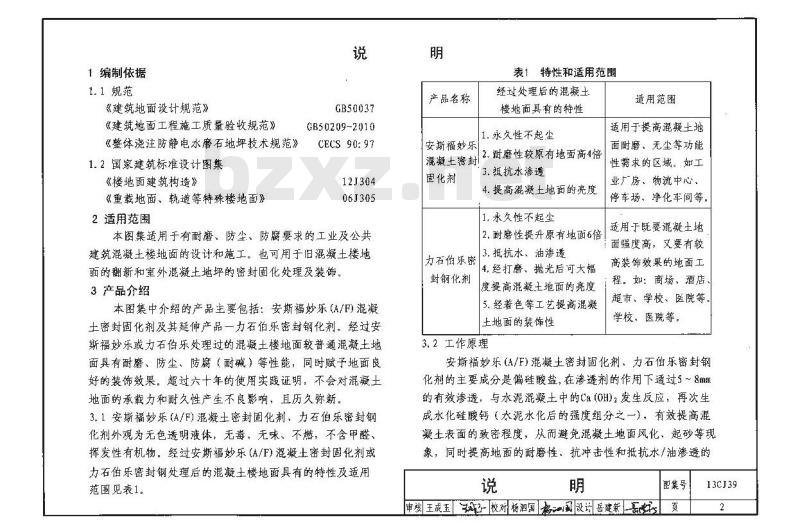

1编制依据
1.1规范
《建筑地面设计规范》
《建筑地面工程施工质量验收规范》《整体浇注防静电水磨石地坪技术规范》1.2 国家建筑标准设计图集
《楼地面建筑构造》
《重载地面、轨道等特殊楼地面》2适用范围
GB50037
GB50209-2010
CECS 90: 97
12J304
06J305
本图集适用于有耐磨、防尘、防腐要求的工业及公共建筑混凝土楼地面的设计和施工。也可用于旧混凝土楼地面的翻新和室外混凝土地坪的密封固化处理及装饰、3产品介绍
本图集中介绍的产品主要包括：安斯福妙乐(A/F)混凝土密封固化剂及其延伸产品一力石伯乐密封钢化剂。经过安斯福妙乐或力石伯乐处理过的混凝土楼地面较普通混凝土地面具有耐磨、防尘、防腐（耐碱）等性能，同时予地面良好的装饰效果。超过六十年的使用实践证明，不会对混凝土地面的承载力和耐久性产生不良影响，且历久弥新，3.1安斯福妙乐（A/F)混凝土密封固化剂、力石伯乐密封钢化剂外观为无色透明液体，无毒、无味、不燃，不含甲醛，挥发性有机物。经对安斯福妙乐（/F)混凝土密封固化剂或力石伯乐密封钢处理后的混凝土楼地面具有的特性及适用范围见表1。
产品名称
安斯福妙乐
混凝士密封
固化剂
力石伯乐密
封钢化剂
表1特性和适用范围
经过处理后的混凝土
楼地面具有的特性
1.永久性不起尘
2.耐磨性较原有地面高4倍
3.抵抗水渗透
4.提高混凝土地面的亮度
1.永久性不起尘
2.耐磨性提升原有地面6倍
3.抵抗水、油渗透
4.经打磨、抛光后可大福
度提高混凝土地面的亮度
5.经着色等工艺提高混凝
土地面的装饰性
3.2工作原理
适用范围
适用于提高混凝土地
面耐磨、无尘等功能
性需求的区域。如工
业厂房、物流中心、
停李场、净化车间等。
适用于既要混凝土地
面强度高，又要有较
高装饰效果的地面工
程。如：商场、酒店
超市、学校、医院等。
学校、医院等。
安斯福妙乐(A/F)混凝土密封固化剂，力石伯乐密封钢化剂的主要成分是偏硅酸盐，在渗透剂的作用下通过5～8mm的有效渗透，与水泥混凝土中的Ca(OH)，发生反应，再次生成水化硅酸钙（水泥水化后的强度组分之一），有效提高混凝土表面的致密程度，从而避免混凝土地面风化，起砂等现象，同时提高地面的耐磨性、抗冲击性和抵抗水/油渗透的说
审该王成玉校对杨泗国都鼠设调岳建新患图集号
13CJ39

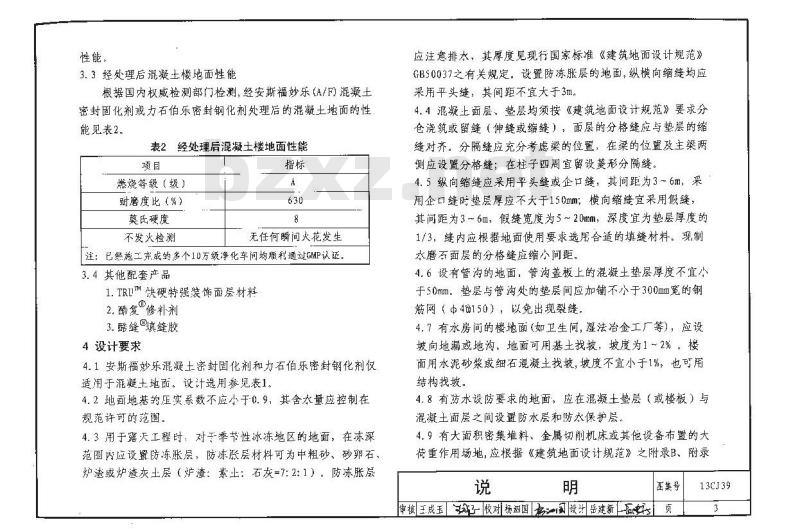

性能。
3. 3经处理后混凝土楼地面性能根据国内权威检测部门检测，经安斯福妙乐（A/F)混凝土密封固化剂或力石伯乐密封钢化剂处理后的混凝土地面的性能见表2。
表2经处理后混凝土楼地面性能
燃烧等级（级）
耐磨度比（%）
莫氏硬度
不发火检测
无任何瞬间火花发生
注：已经施二完成的多个10万级净化车间均顺利通过GMP认证3.4其他配套产品
1.TRUM快硬特强装饰面层材料
2.酷复修补剂
3.酷缝填缝胶
4设计要求
4.1安斯福妙乐混凝土密封固化剂和力石伯乐密封钢化剂仅适用于泥凝士地面。设计选用参见表1。4.2地面地基的压实系数不应小于-0.9，其含水量应控制在规范许订的范菌。
4.3用于露天工程时：对于季节性冰冻地区的地面，在冻深范围内应设置防冻胀层，防炼熙层材料可为中粗砂、砂卵石、炉渣或炉湾灰土层（炉渣：素土：石灰=7：2：1）。防冻胀层应注意排水，其厚度见现行国家标准《建筑地面设计规范》GB50037之有关规定。设置防冻胀层的地面，纵横向缩缝均应采用平头缝，其间距不宜大于3m。4.4混凝上面层、垫层均须按《建筑地面设计规范》要求分仓浇筑或留缝（伸缝或缩缝），面层的分格缝应与垫层的缩缝对齐。分隔缝应充分考虑梁的位置，在梁的位置及主梁两测应设置分格缝；在柱子四周宜留设菱形分隔缝。4.5纵向缩缝应采用平头缝或企口缝，其间距为3～6m，采用企口缝时垫层厚应不大于150mm；横向缩终宜采用假缝，其间距为3~6m，假缝宽度为5～20mm，深度宜为垫层厚度的1/3，缝内应根据地面使用要求选用合适的填缝材料。现制水磨石面层的分格缝应缩小间距。4.6设有管沟的地面，管沟盖板上的混凝土垫层厚度不宜小于50mm，垫层与管沟处的挚层闻应加铺不小于300mm宽的钢筋网（中4碗150），以免出现裂缝4.7有水房间的楼地面（如卫生间，湿法冶金工厂等），应设坡向地漏或地沟。地面可用基土找坡，坡度为12%。楼面用水泥砂浆或细石混凝土找坡，坡度不宜小于1%，也可用结构找坡。
4.8有防水设防要求的地面，应在混凝土垫层（或楼板）与混凝土面层之间设置防水层和防水保护层。4.9有大面积密集堆料、金属切削机床或其他设备布置的大荷重作用场地，应根据《建筑地面设计规范》之附录B、附录说
医集号
审核三成玉校对扬泗国蜀设计岳建新品货
13CJ39
C确定垫层的厚度及是否有配筋要求。5施工条件
5.1混凝土面层强度≥C25，粉煤灰掺量为水泥含量的15%以下。
5.2混凝土面层平整度应届4mm（2m靠尺），否则应采用水泥基自流乎材料进行处理。
5.3混凝土应采用普通硅酸盐水泥，其强度等级不应小于42.5。为避免地面产生色差，应采用间品种，同强度等级的水泥。
5.4拆模时混凝土强度不低于3MPa。5.5碎石夯入土中的地基加固法适用于软弱地基地区（如上海等）施工方法应符合《建筑地面工程施工质量验收规范》的要求，
6施工方法简介
6.1基本方法
1.在已经硬化的混凝土表面喷酒洒安斯福妙乐(A/F)混凝土密封固化剂，
2.用长毛刷迅速地将安斯福妙乐（^/F)混凝土密封固化剂推刷均勾，保持表面被完全浸泡30min以上。期间用长毛刷不停地往返推刷，直至地面上呈现均匀的粘稠物。3.待安斯福妙乐（A/F)混凝土密封固化剂与混凝土充分反应后，用水彻底冲洗施工面，必要时可使用洗地机辅助清洗，直至去除施工面上所有粘稠物及残留的安斯福妙乐（A/F)混凝土密封固化剂。
6.2耐磨地面施工
1.在混凝土面层抛洒耐磨骨料。2.灰色耐磨骨料可在其颜色熟化4d后按6.1条进行安斯福妙乐（A/F）混凝土密封固化剂施工；彩色耐磨骨料应在其面层颜色熟化15d后按6.1进行安斯福妙乐（A/F）混凝土密封固化剂施工。
6.3力石伯乐密封钢化剂施工Www.bzxZ.net
1.按6.1以力石伯乐密封钢化剂替代安斯福妙乐（A/F）混凝土密封固化剂进行施工，但浸泡时间宜延长至60min。2.用50目、100目和200目的树脂磨片依次对施工面进行麾平后，喷酒力石伯乐密封钢化剂，按6.1条（以力石伯乐密封钢化剂替代安斯福妙乐（A/F)混凝土密封固化剂）进行施工。
3.12h后用400目的树脂磨片再次对施工面进行磨平后，再次喷酒力石伯乐密封钢化剂、按6.1条（以力石伯乐密封钢化剂替代安斯福妙乐（A/F)混凝土密封固化剂）进行施工。4.渗水试验：力石伯乐密封钢化剂施工完毕12h后，进行渗水试验：若水滴滴到地面上成球状，测表明反应完成，可进行抛光工艺，若出现渗水现象，则需要再次施工一次力石伯乐材料，直到渗水试验合格，方可进行抛光工艺5.用800目树脂磨片磨平、清洗地面，晾干。6.按设计（或业主）要求，用1500目或3000目磨片进行说
图集号
审核王成玉校对杨泗国粉闻设计岳建新页13CJ39
抛光处理。
6.4地面着色方法
为达到特殊的装饰效果，可通过以下方式对地面进行着色：
1.抛洒彩色耐磨骨料。
2．色浆染色，
3.TRL:州快硬特强装饰面层料。6.5旧地面翻新
1.对承载力符合设计要求，且表面破损不严重的混凝土地面用酷复修补剂进行修补后，按6.1条进行施工。2.对表面破损严重，承载力不符合设计要求的旧混骤土地面，应对基层进行界面处理后铺设60厚C25混凝土，再按6.1条进行施工。
3.对表面破损较严重：但承载力符合设计要求的旧混凝十地面，可对基层进行界面处理后铺设水泥砂浆或TRU伊快硬特装练配忘才料，车按61条研行施工。6.6 地面保养说明
1.在地面的养护及密封阶段（1～6个月）定期用洗地机或拖布拖地：可以胺地面加溶反应和密封，同时保持地面清沾和实现光泽的出班
2.如需要进一-步增加光亮度，可采用纤维垫配合洗地机进行清洗，可以如快光泽的窦现3.罕期的率封固化楼池面，需要用碱性的洗涤剂，混凝土养护期内应及时清除表面污渍。7本图集选用说明
7.1本图集主要介绍下列两种固化地面的工程做法：1.A-整体面层密封固化地面
2.B-致密钢化装饰地面
7.2图中符号
a-一地面总厚度。
b一楼面（结构层以上建極造总厚度图中的重量即为6厚度内每平方米的材料总重。带坡度的楼面找坡层厚度按平均40mm厚计算，如与实际不符需按实际厚度计算重量7.3楼板荷载取值：
混凝±--------24kN/m3
轻骨料混凝土--10kN/m3
水泥砂浆------20kN/m水泥焦渣——---11kN/m7.4图集构造简图以无防太层做法表示，当设防水层，按工程设计要求设置：其面层做法间本图集，7.5当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按的标准规范执行。
8索引方法
13CJ39X
详图页次
9本图集所有尺寸，除注明外，均以毫米为单位。说
串核王成玉校对杨泗国起间设计岳建新岛图集号
13CJ39
办公室地面
汽车4S店展厅地面
购物商场地面
酒店地面
医院地面
图案染色地面
弧形切割染色地面
LOGO染色地面
图集号
审核王成玉校对杨泗国杨设计岳建新品（市
13CJ39
混凝土密封固化面层
彩色耐磨混凝土密封固化面层
(kN/m)
构造做法
160厚C25混凝土，机械抹光，表面施工安斯福妙乐混凝土密封固化剂
2、水泥浆-一道（内掺建筑胶）或使用专业界面处理剂3.80厚C15混凝土垫层
4．夯实土
3．现浇钢筋混凝土楼板或
预制楼板之现浇叠合层
1，彩色耐磨骨料层2－3mm厚，机械抹光，表面施二安斯福妙乐混凝土密封宦化剂
2.60厚C25混凝土
3．水泥浆一-道（内掺建筑胶）或使用专业界面处理剂4.80厚C15混凝土垫层
5.150厚碎石夯入±中
4.60厚LC7.5轻骨料混凝土
5．现浇钢筋混凝土楼板或
预制楼板之现浇叠合层
1.该面层的燃烧等级为
A级。
2.该面层在浇筑混凝土
过程中，应使用专用
机械设备打磨、压光、
使之形成高强、致密
的面层。
1.该面层的燃烧等级为
A级。
2.该面层在浇筑混凝士
过程中，应使用专用
机械设备打磨、压光、
使之形成高强、致密
的面层。
3.灰色耐磨骨料须4d，
待巅色熟化以后施工
混凝土密封固化剂，
彩色耐磨骨料须15d
以后施工混凝土密
封医化剂。
A混凝土、彩色耐磨混凝土密封固化楼地面订图集号
审核王成玉校对杨河国 和国设计岳建新13CJ39
细石混凝土密封固化面层
(kN/m)
构造做法
地面楼面
1.60厚C25细石混凝土，机械抹光，表面施工安斯福妙乐混凝土密封固化剂
2水泥浆一道（内掺建筑胶）或使用专业界面处理剂3．80厚C15混凝土垫层
3．现浇钢筋混凝土楼板或
4．奔实土
预制楼板之现浇叠合层
1.60厚C25缅石混凝土，机械抹光，表面施工安斯福妙乐混凝主密封固化剂
2．水泥浆一遵（内掺建筑胶）或使用专业界面处理剂3.80厚C15混凝土垫层
4.150厚碎石夯入土中
3.60厚LC7.5轻骨料混凝土
4．现浇钢筋混凝土楼板或
预制楼板之现浇叠合层
1．60厚C25细石混凝土，机抹光，表面施工安斯福妙乐混凝土密封固化剂
2.水泥浆一道（内掺建筑胶）或使用专业界面处理剂3.80厚C15混凝土垫层
4.150厚碎石灌M2.5混合砂
浆，振捣缩实或3:7灰土
5.奔实士
60厚1:6水泥焦渣
4.现浇钢筋混凝土楼板或
预制楼板之现浇叠合层
1.建筑胶品种见工程
设计，但必须用经
检测、鉴定，品种
优良的产品。
2.3:7灰土技术要求见
GB50209-95.
3.该面层的燃烧等级
为A级。
4.该面层在浇筑混凝
土过程中，应使用
专用机械设备打摩、
压光、使之形成商
强、致密的面层。
细石混凝士密封固化楼地面
审核王成玉绒校对杨酒国设计岳建新图菜号
13CJ39
细石混凝土密封固化面层
楼A7≥2.40
构造做法
60厚C25细石混凝土，机械抹光，表面施工安斯福妙乐混凝土密封适化剂
1.5厚聚氨酯防水层
3.最薄处20厚1:3太泥砂浆或C20细布混凝土我平层，抹可4.水泥浆一道（内掺建筑胶）4．现浇钢筋混凝土楼板或5.80厚C15混凝土垫层
预制楼板之现浇叠合层
6．夯实
60厚C25细石混凝土，剂械抹光，表面施工安斯福妙乐1
混凝土密封固化剂
2、1. 5厚聚氨酯防水层
3.最薄处20厚1:3水滤砂浆或C20细右混凝土找平层，抹平4.60厚LC7.5轻骨籽混凝七
4.水泥浆-一道（内掺建筑胶）
现浇钢筋混凝土楼板或
80厚C15混凝土垫层
预制楼板之现浇叠合层
6．150厚碎石夯入±中
60厚C25细石混凝土，机械抹光，表面施工安斯福妙乐混凝主密封化剂
2.1. 5原聚氨酯防水层
最薄处20厚1:3太泥砂浆或C20细石混凝土找平层，抹平3.
4.水泥浆-道（内掺建筑胶）4.60厚1:6水泥焦渣5.80厚C15混疑上垫层
6.150厚磁石灌M2.5混合砂
浆，振捣密实或3:7灰土
夯实土
5.现浇钢筋混凝土楼板或
预制楼板之现浇叠合层
1.建筑胶品种见程
设讨，但必须用经
检测、鉴定，品种
优良的产品。
2.3:7灰技术要求见
GB50209-95.
3.该面层的燃烧等级
为A级。
4. 该面层在浇筑混凝
土过程中，应使用
专用机械设备打磨、
压光、使之形成
强、致密的面层。
细石混凝土密封固化楼地面
审核王成玉校对杨泗闻设计岳建新层医集号
13CJ39
现制水磨石密封固化面层
地A10
楼A10
地A11
楼A11
(kN/m)
构造做法
10厚1：2.5水泥彩色石子地面，表面磨光，施工安斯福1
妙乐密封固化剂
20厚1:3水泥砂浆结合层
3.水泥浆一道（内掺建筑胶）或使用专业界面处理剂4.80厚C15混凝土垫层
夯实土
现浇钢筋混凝土楼板或预
制楼板之现浇叠合层
10厚1:2.5水泥彩色石子地面，表面磨光，施工安斯福妙乐密封固化剂
20厚1:3水泥砂浆结合层
刷水泥浆--道（内掺建筑
胶)，或使用专业界面处理剂
4.80厚C15混凝土垫层
5.150厚碎石夯入七中
60厚LC7.5轻骨料混凝土
现浇钢筋混凝土楼板或
预制楼板之现浇叠合层
10厚1:2.5水泥彩色石子地面，表面磨光，施工安斯福妙乐密封固化剂
20厚13水泥砂浆结合层
刷水泥浆一道（内掺建筑
胶)，或使用专业界面处理剂
4.80厚C15混凝土垫层
5.，150厚碎石灌M2.5混合砂
浆，振捣密实或3:7灰七
6．夯实土
60厚1:6水泥焦渣
现浇钢筋混巍土楼板或
预制楼板之现浇叠合层
1.该面层的燃烧等级
为A级，太磨石花
色规格见工程设计。
2.水磨石面层的分格
的要求，所用水泥
石子颜色等哟见工
程设计。
3. 现浇水磨石面层的
分格条可用玻璃条、
铜板条、或铝格条；
铝格条表面须经氧
化或用涂料防腐处
现制水磨石密封固化楼地面
审核王成玉绒子校对杨泗国杨一面设岳建新岳图集号
13CJ39
