13CJ42 天意无机保温板系统建筑构造

　　13CJ42《天意无机保温板系统建筑构造》国家建筑标准设计参考图集，是以信阳天意节能技术有限公司创新研发生产的无机保温板，通过不同的生产工艺、构造组成的两种外墙外保温系统：A系统—IDP无机保温装饰一体化外保温系统；B系统—无机保温板薄抹灰外保温系统的应用技术为依据编制的构造图集。 　　适用于寒冷地区、夏热冬冷地区及夏热冬暖地区的民用建筑和工业建筑的墙面保温工程、屋面保温工程设计及施工，供设计、施工人员参考使用。　　图集主要编入A系统、B系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图。　　图集所编内容全面，满足建筑设计、施工的需要，针对A系统—IDP无机保温装饰一体化外保温系统具有的（1）、集高效保温性能与装饰功能于一体，同时具有保温装饰两种功能；（2）、耐候、防火，经久耐用；（3）、工业化生产：质量性能稳定，产品合格率较高；（4）、适用范围广：新建建筑和既有建筑的节能改造均可采用；（5）、安装便捷，施工周期较短；（6）、饰面层图案、颜色可根据客户需求设计的特点，进行重点编制。 　　图集编入的内容按施工图深度编制，构造合理、专业性强、选用方便。

天意无机保温板系统建筑构造参考图集 (13CJ42)
中国建筑标准设计研究院组织编制

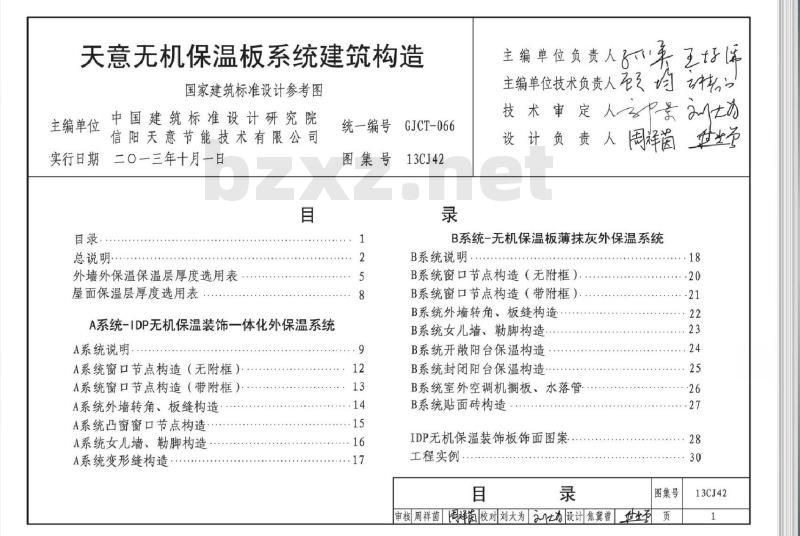

目录
总说明
外墙外保温保温层厚度选用表
屋面保温层厚度选用表
A系统-IDP无机保温装饰一体化外保温系统
- A系统说明
- A系统窗口节点构造（无附框）
- A系统窗口节点构造（带附框）
- A系统外墙转角、板缝构造
- A系统凸窗窗口节点构造
- A系统女儿墙、勒脚构造
- A系统变形缝构造
B系统-无机保温板薄抹灰外保温系统
- B系统说明
- B系统窗口节点构造（无附框）
- B系统窗口节点构造（带附框）
- B系统外墙转角、板缝构造
- B系统女儿墙、勒脚构造
- B系统开散阳台保温构造
- B系统封闭阳台保温构造
- B系统室外空调机搁板、水落管
- B系统贴面砖构造
IDP无机保温装饰板饰面图案
工程实例

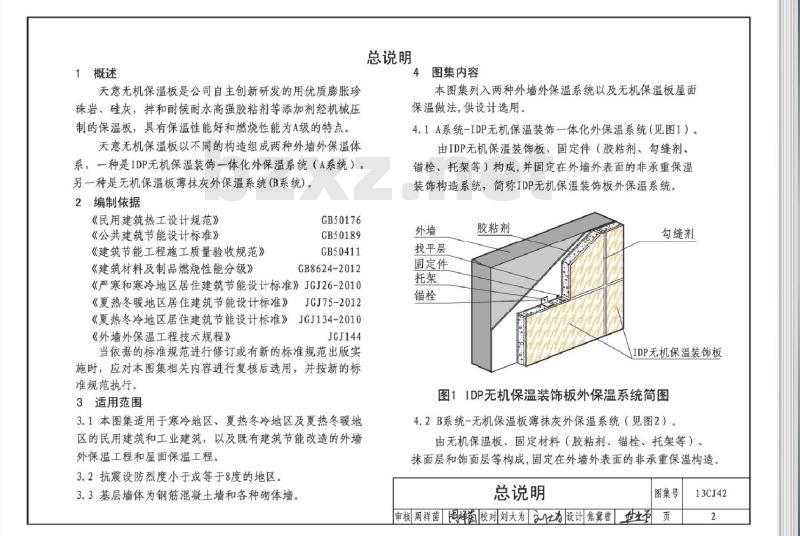

1 概述
天意无机保温板是公司自主创新研发的，采用优质膨胀珍珠岩、硅灰，并拌和耐候耐水高强胶粘剂等添加剂经机械压制而成的保温板。该产品具有良好的保温性能，且燃烧性能达到A级。天意无机保温板通过不同的构造组成两种外墙外保温体系：一种是IDP无机保温装饰一体化外保温系统（A系统），另一种是无机保温板薄抹灰外保温系统（B系统）。

2 编制依据
- 《民用建筑热工设计规范》GB50176
- 《公共建筑节能设计标准》GB50189
- 《建筑节能工程施工质量验收规范》GB50411
- 《建筑材料及制品燃烧性能分级》GB8624-2012
- 《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
- 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012
- 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
- 《外墙外保温工程技术规程》JGJ144
当依据的标准规范进行修订或有新的标准规范出版实施时，应对本图集相关内容进行复核后选用，并按新的标准规范执行。

3 适用范围
3.1 本图集适用于寒冷地区、夏热冬冷地区及夏热冬暖地区的民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程和屋面保温工程。
3.2 抗震设防烈度小于或等于8度的地区。
3.3 基层墙体为钢筋混凝土墙和各种砌体墙。

4 图集内容
本图集列入两种外墙外保温系统以及无机保温板屋面保温做法，供设计选用。
4.1 A系统-IDP无机保温装饰一体化外保温系统
该系统由IDP无机保温装饰板、固定件（胶粘剂、勾缝剂、锚栓、托架等）构成，并固定在外墙外表面的非承重保温装饰构造系统，简称IDP无机保温装饰板外保温系统。其构造组成包括：外墙找平层、固定件（包括托架、锚栓、胶粘剂、勾缝剂）以及IDP无机保温装饰板。

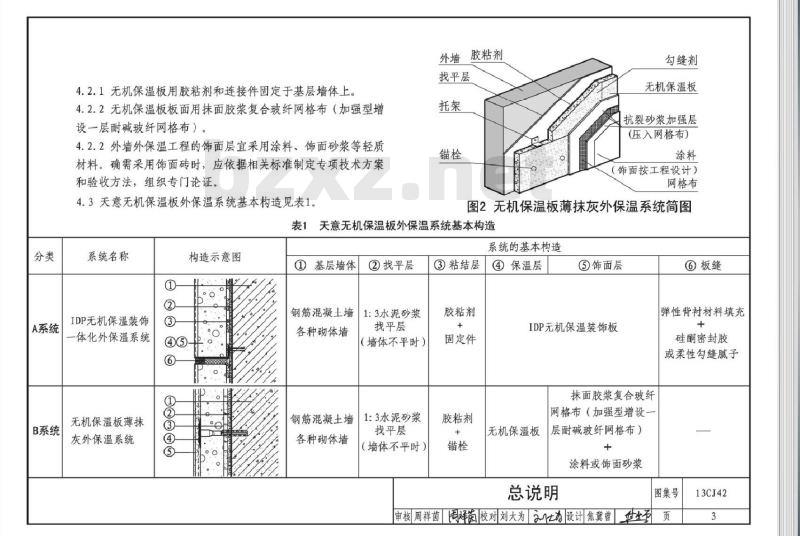

4.2 B系统-无机保温板薄抹灰外保温系统
该系统由无机保温板、固定材料（胶粘剂、锚栓、托架等）、抹面层和饰面层等构成，固定在外墙外表面的非承重保温构造。
