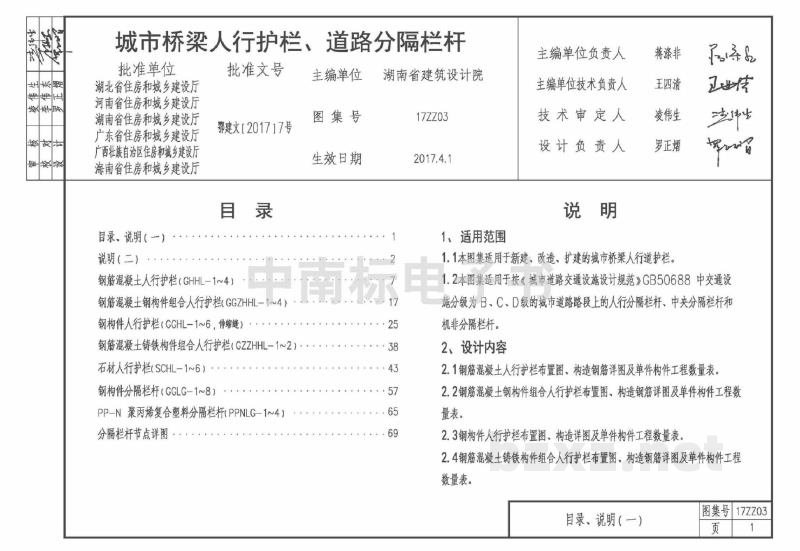

17ZZ03 城市桥梁人行护栏、道路分隔栏杆图集（中南标）

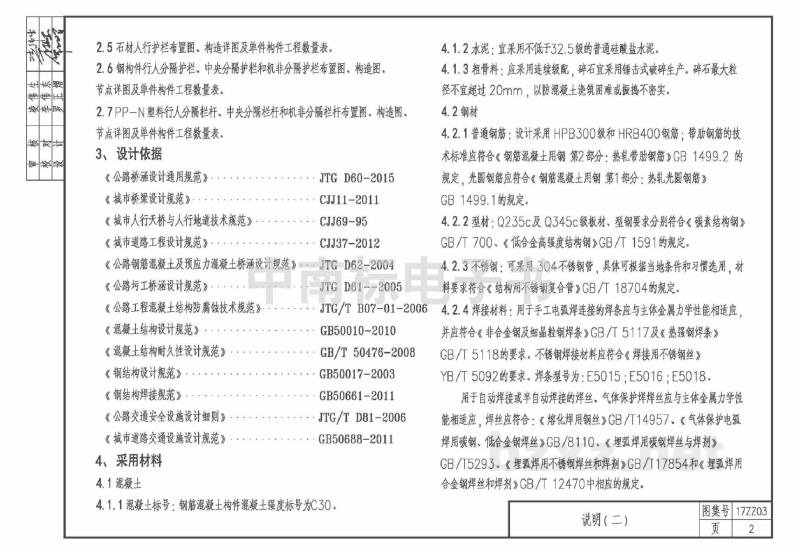

2.5 石行人护岸布置图、构造详图及单件构件工程量表。

2.6 钢构行人防护栏杆、中央分隔护栏和机非分隔护栏布置图、构造图、节点详图及单件构件工程量表。

2.7 PP—N型塑料行人分隔护栏、中央分隔栏机和机非分隔栏布置图、构造图、节点详图及单件构件工程量表。

3、设计依据

4、采用材料

4.1 混凝土

4.1.1 现浇主标号：钢筋混凝土构件混凝土强度等级为C30。

4.1.2 水泥：宜采用不低于32.5级的普通硅酸盐水泥。

4.1.3 粗骨料：应采用连续级配，碎石宜用锤击式破碎机生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。

4.2 钢材

4.2.1 普通钢筋：设计采用HPB300级和HRB400钢筋；带肋钢筋的技术标准应符合《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2的规定，光圆钢筋应符合《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1的规定。

4.2.2 型钢：Q235及Q345C级钢材。型钢要求分别符合《碳素结构钢》GB/T 700、《低合金高强度结构钢》GB/T 1591的规定。

4.2.3 不锈钢：可采用SUS304不锈钢，其具体可根据当地条件作可替代选用，材料要求符合《结构用不锈钢复合管》GB/T 18704的规定。

4.2.4 焊接材料：用于手工电弧焊连接的焊条应与主体金属力学性能相适应，并应符合《非合金钢及细晶粒钢焊条》GB/T 5117及《热强钢焊条》GB/T 5118的要求。不锈钢焊条材料应符合《焊条用不锈钢丝》YB/T 5092的要求。焊条型号为：E5015；E5016；E5018。

用于自动焊接或半自动焊接的焊丝，气体保护焊焊丝应与主体金属力学性能相适应，焊丝应符合：《熔化焊用钢丝》GB/T 14957、《气体保护电弧焊用碳钢、低合金钢焊丝》GB/8110、《埋弧焊用碳素钢焊丝与焊剂》GB/T5293、《埋弧焊用不锈钢焊丝和焊剂》GB/T17854和《埋弧焊用合金钢焊条和焊剂》GB/T 12470中相应的规定。

说明（二）

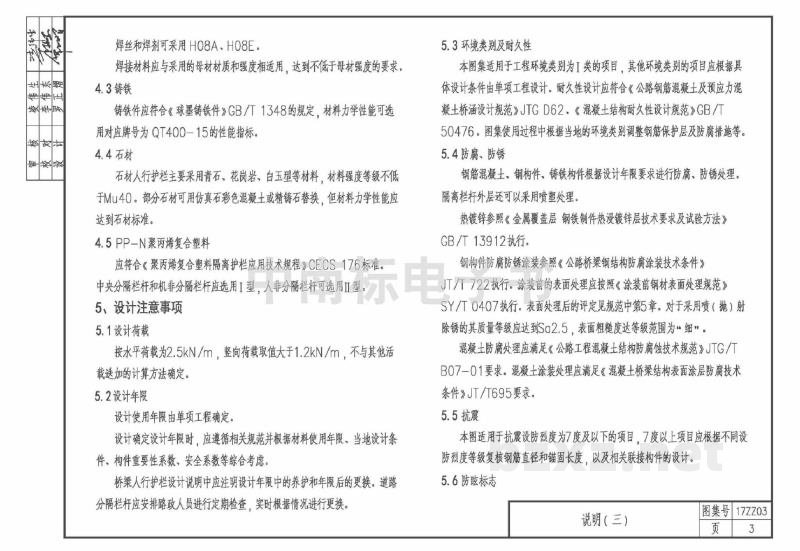

焊丝和焊剂可采用H08A、H08E。

焊接材料应与采用的母材材质和强度相适应,达到不低于母材强度的要求。

4.3 锚栓

锚杆件应符合《碳素结构钢》GB/T1348的规定。材料力学性能可选用对应牌号Q240D-1S的性能指标。

4.4 石材

石栏杆护栏应主要采用青石、花岗岩、白玉理等材质,材料强度等级不低于Mu40。砌分石材可用仿石彩色混凝土表面饰面处理,但材料力学性能应达到石材标准。

4.5 PP-N聚丙烯复合塑料

应采用《聚丙烯复合材料隔离护栏应用技术规程》CCECS176标准。
中央分隔栏杆和机非分隔栏杆选用I型。人车分流栏杆选用II型。

5、设计注意事项

5.1 设计荷载

按水平荷载为2.5kN/m²,竖向荷载取值为1.2kN/m²,不与其他活载叠加的计算方法确定。

5.2 设计年限

设计使用年限由单项工程确定。
设计确定设计年限时,应遵循相关规范并根据材料使用年限、当地设计条件、构件重要性系数、安全系数综合考虑。
桥梁人行护栏设计说明中应注明设计年限中的养护和年限后的更换。隔离分格栏杆应按周期或人员进行定期检查,实时掌握情况进行更换。

5.3 环境类别及耐久性

本图集适用于工程环境类别为I类的项目,其他环境类别项目应根据具体设计条件由单项工程设计。耐久性设计应符合《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62、《混凝土结构耐久性设计规范》GB/T50476、图集中过程中根据当地的环境类别调整钢筋保护层及防腐措施等。

5.4 防腐、防锈

钢制隔离栅、钢管杆、钢结构件应根据设计年限要求进行防腐,除锈处理。隔离栏杆外表面还可以采用喷塑处理。
热镀锌参照《金属覆盖层钢铁制品热浸镀锌技术要求和试验方法》GB/T13912执行。
钢板件防腐蚀涂层参照《公路桥梁钢结构防腐涂装技术条件》JT/T722执行,涂装的表面处理应按照《涂装前钢材表面锈蚀等级和除锈等级》SY/T0407执行。表面处理后的评定见规范中第5章。对于采用喷(抛)砂除锈的其质量等级应达到Sa2.5,表面粗糙度等次级为Rz80~125μm。
混凝土防腐处理应满足《公路工程施工技术规程 防腐蚀技术规范》JTG/TB07-01要求。混凝土涂装处理还应满足《混凝土桥梁结构表面涂层防护技术条件》JT/T695要求。

5.5 抗震

本图适用于抗震设防烈度为7度及以下的项目,7度以上项目应根据不同设防烈度等级复核隔震支座和锚固长度,以及相关构件的设计。

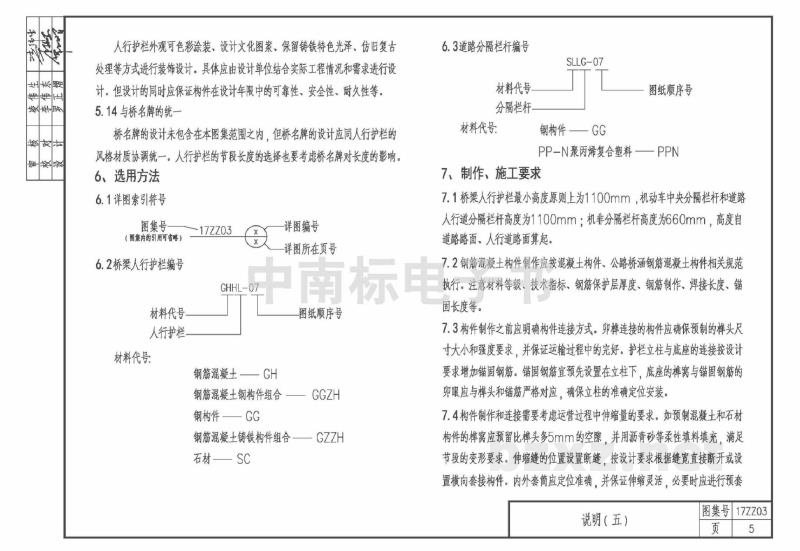

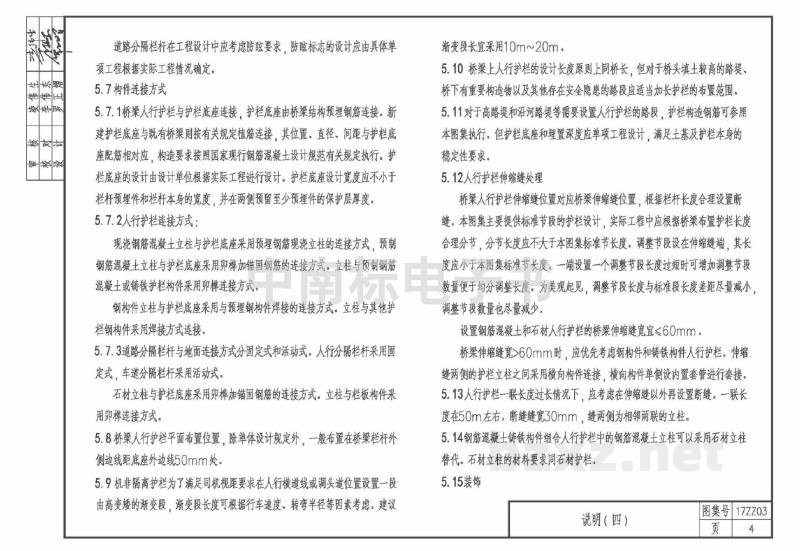

5.6 防眩设施
