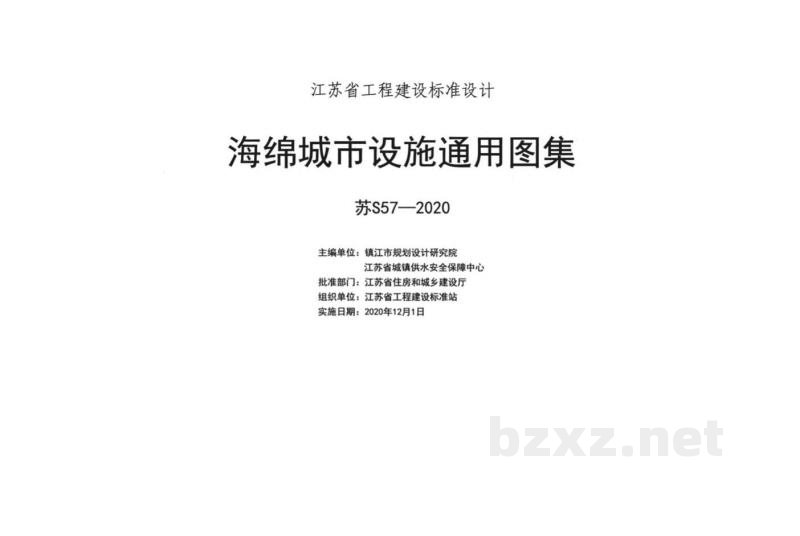

苏S57-2020 海绵城市设施通用图集（高清带书签）

批准部门：江苏省住房和城乡建设厅
主编单位：镇江市规划设计研究院 上海雨排水技术有限公司
江苏城镇供水安全保障中心 上海同景环保科技有限公司
参编单位：江苏省城市规划设计研究院 组织单位：上海市工程建设标准站
中设设计集团股份有限公司 批准文号：江苏省住房和城乡建设厅〔2020〕第115号文
北京深宁科技创新水利用技术设备有限公司 图集号：SJ57-2020
实施日期：2020年12月1日

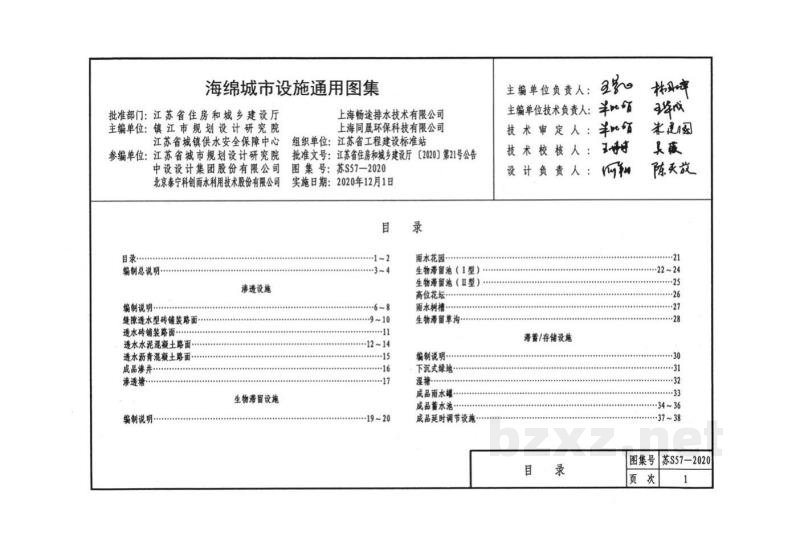

目录………1~2
编制总说明………3~4

渗透设施

• 编制说明…………6~8
• 增强透水型种植覆盖层剖面…………9~10
• 透水路缘石立面图………11
• 透水水泥混凝土路面…………12~14
• 透水沥青混凝土路面…………15
• 成品渗井…………16
• 渗透塘…………17

生物滞留设施

• 编制说明……………19~20

• 雨水花园………………21
• 生物滞留池（L型）…………22~24
• 生物滞留池（日型）…………25
• 高位花坛……………26
• 雨水树塘……………27
• 生物滞留草沟………28

调蓄/传输设施

• 编制说明…………30
• 下沉式绿地…………31
• 植草沟……………32
• 成品雨水槽………33
• 成品蓄水池………34~36
• 成品延时阀设施………37~38
