国家建筑标准设计图集
13CJ06-2
家建筑标准设计
玉家建筑标准设计
国家建筑标准设计
开?窗国机
筑标准
消防联动智能开窗机
国家建筑标准设计参考图
准设计
准设计
佳设计
玉家建筑标准设计
玉家建筑标准设计
玉家建筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集13CJ06-2开窗机
消防联动智能开窗机
国家建筑标准设计参考图
组织编制中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集．开窗机：2，消防联动智能开窗机：13CJ06-27中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2013.4ISBN978-7-80242-831-7
I.①国.．Ⅱ.中..Ⅲ.建筑设计一中国一图集②窗一建筑设计一中国一图集IV.@TU2062TU228-64中国版本图书馆CIP数据核字（2013）第043850号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
开窗机（二)
消防联动智能开窗机
13CJ06-2
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木地北里中11号国宏大厦C座4层）北京国防印刷厂印刷
787mmx1092mm1/161.875印张7.5千字2013年4月第1版2013年4月第1次印刷★
ISBN 978-780242-831-7
定价：25.00元

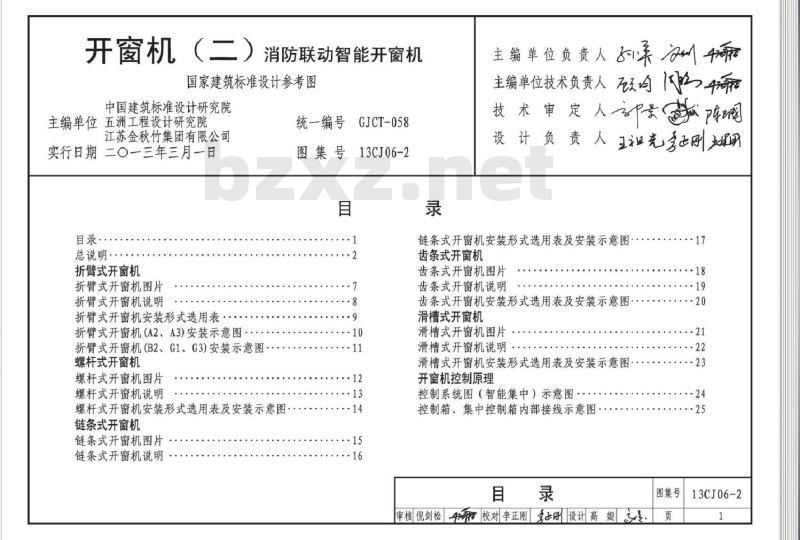

开窗机（二）
消防联动智能开窗机
国家建筑标准设计参考图
中国建筑标准设计研究院
主编单位五洲工程设计研究院
江苏金秋竹集团有限公司
实行日期二O一三年三月一日
总说明·
折臂式开窗机
折臂式开窗机图片
折臂式开窗机说明
折臂式开窗机安装形式选用表
折臂式开窗机（A2、A3)安装示意图折臂式开窗机(B2、G1、G3)安装示意图：螺杆式开窗机
螺杆式开窗机图片
螺杆式开窗机说明
螺杆式开窗机安装形式选用表及安装示意图链条式开窗机
链条式开窗机图片
链条式开窗机说明
统一编号
图集号
GJCT-058
13CJ06-2
主编单位负责人
主编单位技术负责人
技术审定人狐陈阀
设计负责人祖
链条式开窗机安装形式选用表及安装示意图齿条式开窗机
齿条式开窗机图片
齿条式开窗机说明
齿条式开窗机安装形式选用表及安装示意图滑槽式开窗机
滑槽式开窗机图片
滑槽式开窗机说明
滑槽式开窗机安装形式选用表及安装示意图·开窗机控制原理
控制系统图（智能集中）示意图：控制箱、集中控制箱内部接线示意图目录
审核倪剑松校对李正刚叫设计高17
图集号
13CJ06-2

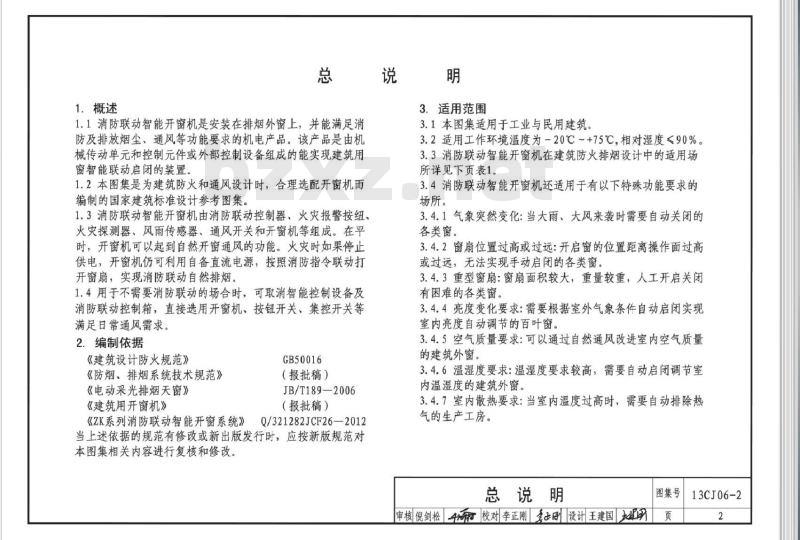

3.适用范围
1.1消防联动智能开窗机是安装在排烟外窗上，并能满足消防及排放烟尘、通风等功能要求的机电产品。该产品是由机械传动单元和控制元件或外部控制设备组成的能实现建筑用窗智能联动启闭的装置。
1.2本图集是为建筑防火和通风设计时，合理选配开窗机而编制的国家建筑标准设计参考图集。1.3消防联动智能开窗机由消防联动控制器、火灾报警按纽、火灾探测器、风雨传感器、通风开关和开窗机等组成。在平时，开窗机可以起到自然开窗通风的功能。火灾时如果停止供电，开窗机仍可利用自备直流电源，按照消防指令联动打开窗扇，实现消防联动自然排烟。1.4用于不需要消防联动的场合时，可取消智能控制设备及消防联动控制箱，直接选用开窗机、按钮开关、集控开关等满足日常通风需求。
2.编制依据
《建筑设计防火规范》
《防烟、排烟系统技术规范》
《电动采光排烟天窗》
《建筑用开窗机》
GB50016
（报批稿）
JB/T189—2006
（报批稿）
《ZK系列消防联动智能开窗系统》Q/321282JCF26-2012当上述依据的规范有修改或新出版发行时，应按新版规范对本图集相关内容进行复核和修改。3.1本图集适用于工业与民用建筑。3.2适用工作环境温度为-20℃~+75℃，相对湿度<90%。3.3消防联动智能开窗机在建筑防火排烟设计中的适用场所详见下页表1。
3.4消防联动智能开窗机还适用于有以下特殊功能要求的场所。
3.4.1气象突然变化：当大雨、大风来袭时需要自动关闭的各类窗。
3.4.2窗扇位置过高或过远：开启窗的位置距离操作面过高或过远，无法实现手动启闭的各类窗。3.4.3重型窗扇：窗扇面积较大，重量较重，人工开启关闭有困难的各类窗，
3.4.4亮度变化要求：需要根据室外气象条件自动启闭实现室内亮度自动调节的百叶窗。
3.4.5空气质量要求：可以通过自然通风改进室内空气质量的建筑外窗。
3.4.6温湿度要求：温湿度要求较高，需要自动启闭调节室内温湿度的建筑外窗。
3.4.7室内散热要求：当室内温度过高时，需要自动排除热气的生产工房。
总说明
审核倪剑松校对李正刚刚设计王建国闭图集号
13CJ06-2
建筑分类
工业建筑
民用建筑
表1消防联动智能开窗机建筑防火排烟设计适用场所使用空间的外窗
单个房间最大面积
丙类厂房面积>300m2且
经常有人停留或可燃物
较多的房间
>5000m的丁类生产车间
占地面积>1000m的丙类
公共建筑中>100m且经常
有人停留的空间
>300m，且可燃物较多
的空间
设在一、二、三层面积
大于100m的歌舞娱乐放
映游艺场所
设在四层及以上的歌舞娱
乐放映游艺场所
地下（半地下）室
总建筑面积>200m或一个
房间建筑面积>50m且经
常有人停留或放可燃物较
多的空间
总建筑面积>200m或一个
房间建筑面积>50m且经
常有人停留或放可燃物较
多的空间
歌舞娱乐放映游艺场所
注：上表内容摘自《建筑设计防火规范》GB50016。疏散空间的外窗
疏散走道
长度>20m，
且厂（库）房高度>
32m的疏散走道
长度>40m，
且厂（库）房高度≤
32m的疏散走道
长度>20m的疏散走道
疏散楼梯
靠外墙的防烟楼
梯间、消防电梯
的前室及合用前
总说明
贯通的公共空间
的外窗
（含中庭与连通
楼层的建筑面积
之和大于一个防
火分区的建筑面
积时，与中庭相
通的火灾时应自
动关闭的窗）
图集号
审核倪剑松4 校对李正刚设计王建国团页
13CJ06-2
4.开窗机的种类、代号及适用窗型4.1消防联动智能开窗机按传动原理分为五种类型，详见表2。
表2消防联动智能开窗机的种类及代号种类
名称代号
折臂式ZB
螺杆式LG
链条式
齿条式CT
滑槽式HC
机型类别
普通臂
加长臂
单链式
双链式
正辅杆
正正杆
正辅正杆
标准行程600，另有4个行程可选加大了行程，分830、1300两种
直简式端头输出，有4个行程可选适用于窄小窗扇，有4个行程可选适用于较宽窗扇，有4个行程可选适用于窄小窗扇，有5个行程可选一杆驱动一杆从动，两杆同步
两杆驱动并同步，适用于重型窗两杆驱动一杆从动并同步，适用于特宽窗型
直筒式滑槽滑块输出，适用于
推拉窗及宽或高不超出6米的
内开窗，有4个行程可选
4.2上述五类消防联动智能开窗机可用于建筑物的侧墙侧窗和屋面天窗，具体适用窗型详见表3窗型
侧墙侧窗
屋面天窗
表3消防联动智能开窗机适用窗型机型
上悬外开
上悬内开
下悬外开
下悬内开下载标准就来标准下载网
平开外开
平开内开
左右推拉
上下推拉
一字型
三角型上开
三角型下开
圆拱型上开
圆拱型侧开
金字塔型
侧开天窗
折臂式螺杆式
链条式齿条式
滑槽式
注：本表所列适用窗型仅为开窗机常规安装形式时适用窗型有特殊安装要求时，也可用于适用窗型以外的窗型。总说明
审核倪剑松4校对李正刚刚设计王建国团图集号
13CJ06-2
5．选用说明
5.1选用原则
5.1.1天窗：应首选折臂式开窗机，此类开窗机开启能力强，运行稳定。多套联合使用时，推力强劲，可实现较宽窗扇的开启。
5.1.2低位窗：应首选折臂式和链条式开窗机，此类开窗机安装后占用空间小，对室内人员活动影响小。5.1.3推拉窗：应首选滑槽式电动开窗机，此类开窗机适于直线运行，窗扇在关闭窗时密封度好。5.1.4平开窗、立转窗：应首选折臂式和滑槽式开窗机，此类开窗机安装适应性强，占用室内空间小，运行稳定，可实现窗扇90度以上的角度开启。
5.1.6内开窗：应首选折臂式和滑槽式开窗机，这类开窗机更适合大型窗扇和大角度开启窗扇。5.2选用方法
5.2.1设计人首先按照《建筑设计防火规范》确定需要做排烟设计的范围。
5.2.2按照《防烟、排烟系统技术规范》对自然排烟的要求，选定合适的窗扇类型并确定开窗面积和有效排烟面积。相关要求也可以参照表4、表5。有效排烟面积计算方法如下：平开窗、推拉窗按实际打开后的开启面积计算；上悬窗、中悬窗、下悬窗按开启投影面积计算。自然排烟有效开启面积（m）=
开启窗扇面积（m）×窗扇开启角度的正弦值序号
表4自然排烟（通风）有效面积要求需设自然排烟（通风）的空间
封闭楼梯间，防烟楼梯间每5层
防烟楼梯间前室、消防电梯前室防烟楼梯间和消防电梯合用前室避难层（间）
采用自然排烟的房间
中庭、剧场舞台
有效面积（m）
》2.0，且楼梯间的
最高处≥1.0
每个朝向>2.0
且自然通风总面积
>地面面积的2%
地面面积的2%~5%
>地面面积的5%
工业建筑自然排烟（通风）面积要求排烟方式
可开启外窗的排烟面积
》厂房面积的2%
>厂房面积的3%
》仓库面积的4%
>仓库面积的6%
设计人须在门窗表或门窗大样图中对需要安装开窗机的窗扇给出窗扇尺寸、数量、窗扇开启类型、窗扇及玻璃总说明
审核倪剑松校对李正刚叫设计王建国团图集号
13CJ06-2
材质、开窗行程或角度、开窗机控制方式、窗扇离地或离行走平台高度等数据。
5.2.4根据窗扇类型选择合适的开窗机及安装形式，在门窗表或窗扇大样图中标记出开窗机选型代号，也可由生产厂家配合给出选型代号。
5.3当开窗机用于特殊环境时（如粉尘多、湿度大、严寒和有腐蚀场合等），定货时应向生产厂提出，采取必要的防护措施。
5.4窗的开启角度
5.4.1日常通风用开启角度不宜大于30°5.4.2消防联动用开启角度不宜大于60°5.5设计选型
5.5.1设计选用标注方法
XX - T/Z/XF- XX - XX
厂安装形式代号
ZB折臂式—
LG螺杆式-
LT链条式
CT齿条式
HC滑槽式
（见图集选用表）
一开窗角度或开窗行程，开窗
行程指开关窗过程中窗扇开
启边行径的直线距离（mm）
T普通控制（不含任何联动信号）Z智能控制（含各类智能信号）
XF消防联动（符合消防规范，另带各类智能信号接口）
5.5.2标注示例
例如：上悬外开窗，宽扇宽2400，高900，采用折臂式开窗机，控制要求消防联动，开启角度60°，采用左、右框挺各安装一套开窗机A2的形式，标注为：ZB-XF-60°-A2。6.产品性能、配置和使用要求
6.1消防联动开窗机经300摄氏度高温检测，其耐热性不得低于30分钟。
6.2产品出厂应配齐必要可靠的连接件及标准件，产品自带的电缆出线长度不得少于2m。
6.3产品的选材、制作、表面处理应符合相关规范标准的要求。
6.4对有智能控制或消防联动控制的开窗机，使用单位应按规范要求提供智能或消防联动控制信号。6.5使用单位应对开窗机及窗扇定期检查维护，排除卡阻，及时修复或更换损毁或失效的产品。对长期不运行或开启频率过低的开窗机应定期运行，对有智能或消防联动控制要求的开窗机，应定期模拟运行和更换蓄电池。总说明
审核倪剑松校对李正刚刚设计王建国闭图集号
13CJ06-2
折臂式开窗机
折臂式开窗机用于幕墙上悬窗
折臂式开窗机用于屋面天窗
折臂式开窗机图片
折臂式开窗机用于屋面
图集号
审核倪剑松4校对陈卫国 设计高、页
13CJ06-2
1概述
折臂式开窗机说明
折臂式开窗机的机身呈扁盒状，执行臂与机身呈折叠状，它是通过执行臂的张开与收回实现窗扇开启和关闭的一种开窗装置。
2产品特性
2.1折臂式开窗机适用范围最为广范，除推拉窗（左右、上下，内外平移推拉窗）以外，所有开启形式的窗型都适用2.2折臂式开窗机安装后凸出窗扇平面≤180mm，占用空间小，适用于人体可能接触的高度使用，如走道用的平开窗等。2.3折臂式开窗机可以单台使用，也可以多合组合使用。多台组合使用时，适用于各种大型或超大型窗扇。2.4折臂式开窗机按开启行程长度可分为普通臂和加长臂两种。普通臂的标准行程为600mm，加长臂的行程可达830mm和1300mm。采用加长臂可以实现窗扇开启角度90°以上。2.5折臂式开窗机根据电源参数可分为直流DC24V及交流AC220V两种。在有消防要求场所使用时可采用直流DC24V；在无消防要求场合使用时可采用交流AC220V开窗机。3主要技术参数
额定电压
折臂式开窗机技术参数表
（最小值，最大值）
额定电流
限流电流
最大推力和拉力(N)
切断电流
（长×宽×高）
保护等级
开启时间
温度范围
耐热性
连接缆线
DC24V/AC220V(-15%/+25%）
标准行程600，行程范围内
550,450,350,250可调
830，1300（加长臂）
500,800
过电流过载切断
5.7(500N)
(m/秒）
9.6(800N)
410×135×43
-20°至+75°
可经受300摄氏度30分钟
2m长硅胶3×0.75mm
折臂式开窗机说明
图集号
审核倪剑松校对陈卫国设计高
13CJ06-2
≤1200
A1（上悬）
C1（中悬）
E1（平开）
F1（平开）
1200~4000
A2（上悬）
1800~4000
C2（中悬）
E2（平开）
F2（平开）
800~2000
A3（上悬）
≤1800
C3（中悬）
E3（平开）
F3（平开）
折臂式开窗机安装形式选用表
2000~6000
A4（上悬）
1800~4000
C4（中悬）
E4（平开）
F4（平开）
图例表示内视图。主要分为窗扇开启边安装及窗扇侧翼安装两种，对于内开窗，开窗机所在窗框需有>50mm的外露空间2.本图选用安装形式为常规安装形式，类似开启方式的窗扇安装形式可由此类推，特殊尺寸及开启方式的窗扇安装形式由生产厂家设计制作。≤1200
B1（下悬）
800~3000
C5（中悬）
E5（平开）
F5（平开）
（开窗机均设在室内侧）
12004000
B2（下悬）
3000~6000
C6（中悬）
E6（平开）
F6（平开）
800~2000
B3（下悬）
D1(立转）
D3（立转）
G1～G5安装形式仅适用于天窗
折臂式开窗机安装形式选用表
审核倪剑松4校对陈卫国4设计高图集号
2000~6000
B4（下悬）
D2（立转）
D4（立转）
13CJ06-2
