住宅防火型烟气集中排放系统（一）
| 单位负责人： | |||||
|---|---|---|---|---|---|
| 批准部门：陕西省建设厅 | 批准文号：陕建函[2004]172号 | 技术负责人： | |||
| 编制单位：陕西省建筑标准设计办公室 | 图集号：陕02J14-1 | 技术审定人： | |||
| 实行日期：2004年9月3日 | 设计负责人： | ||||

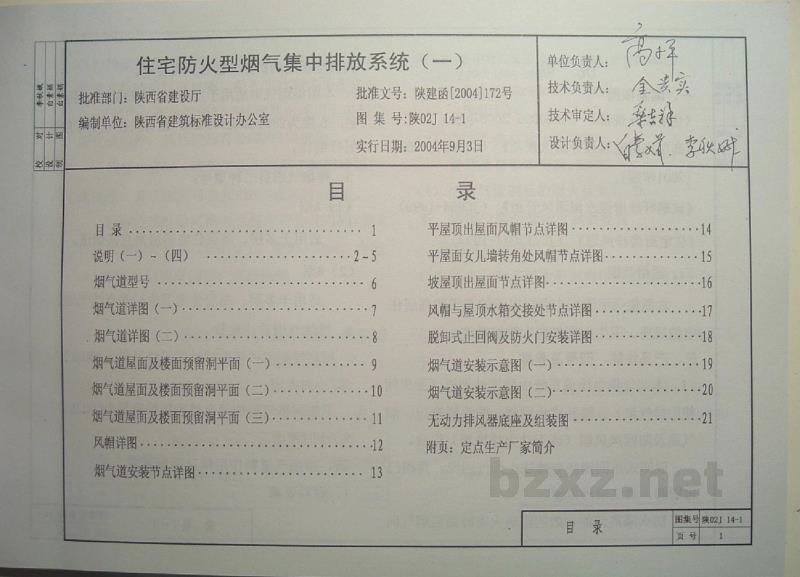

目 录
| 目录 ....................................................... 1 | 平屋顶出屋面风帽节点详图 ...................... 14 |
| 说明（一）～（四） .......................................... 2-5 | 平屋面女儿墙转角处风帽节点详图 ................. 15 |
| 烟气道型号 ...................................................... 6 | 坡屋顶出屋面节点详图 ............................... 16 |
| 烟气道详图（一） ............................................... 7 | 风帽与屋顶水箱交接处节点详图 ...................... 17 |
| 烟气道详图（二） ............................................... 8 | 脱卸式止回阀及防火门安装详图 ...................... 18 |
| 烟气道屋面及楼面预留洞平面（一） ......................... 9 | 烟气道安装示意图（一） ............................... 19 |
| 烟气道屋面及楼面预留洞平面（二） ......................... 10 | 烟气道安装示意图（二） ............................... 20 |
| 烟气道屋面及楼面预留洞平面（三） ......................... 11 | 无动力排风器底座及组装图 ............................ 21 |
| 风帽详图 ....................................................... 12 | 附页：定点生产厂家简介 |
| 烟气道安装节点详图 ............................................ 13 |
| 目录 | 图集号 陕02J14-1 页 1 |
